时间:2021-10-11 类别:光学器件/晶体 关注:1338
全新设计的2D光束控制扫描镜给研究和产品开发提供了光束扫描的颠覆性新方案。这些镜片可分为反射模式(2D反射镜)或透射模式(可调棱镜)。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

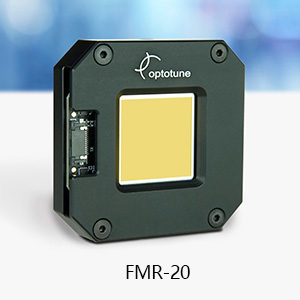

精细转向镜FMR-20

精细转向镜FMR-20专为精细倾斜、高角度分辨率应用而设计。具有 20 x 20 毫米的大通光孔径,能以高达 250 Hz 的带宽扫描各种光束模式,倾斜范围为 ±2.3 mrad。FMR-20 与 Optotune ICC-4C-2000 工业电流控制器配合使用,是一种即插即用的精细转向解决方案。

主要特点

  •  一个大光学表面可实现 2 DOF 运动
  • 低功率至高功率激光束的二维摆动
  • Mrad 角度范围,分辨率为 μrad
  • 无轴承设计,使用寿命长
  • 占地面积小,可定制

下表是 FMR-20 的主要规格:

型号 镜片尺寸 机械角度 重量 尺寸
FMR-20 20*20mm ±5.2mrad 53 g 50.8 x 50.8 x 12 mm

技术指标 反射率静态响应频率响应单步响应

运动模式 2D可编程
位置控制 开环
外部控制传感器 可添加
温度漂移 1000 ppm/K
角度分辨率 (with ICC-4C-2000) 4 µrad
静态电机常数 17.5mrad/A
动态电机常数 1.0°/A
带宽 (正弦, ± 2.3 mrad) 130 ± 5 Hz

光学规格:

  • 表面镀膜 保护金, 介质膜,或定制 custom
  • 反射角度 0-45° AOI
  • Protected gold >95%, at 800-2000 nm
  • Dielectric NIR >98%, at 750-1100 nm
  • 表面质量 5/ 5x0.4; L1x0.06; C3x0.25 ISO norm 10110, equivalent to scratch-dig 60/40
  • 镜面平整度 2 λ (1100 nm)

控制:

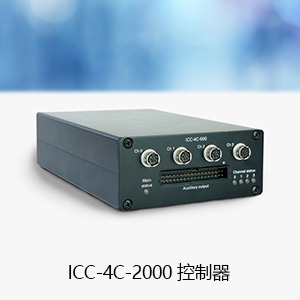

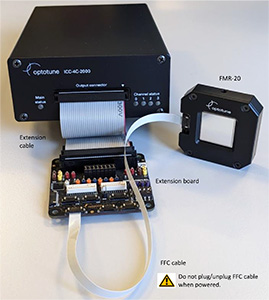

FMR-20 由 ICC-4C-2000 工业 4 通道控制器和 ICC-4C-2000 扩展套件(适配器板)控制。一个 ICC-4C-2000 有四个输出通道,支持两个 FMR-20转向镜。

电动二维扫描镜

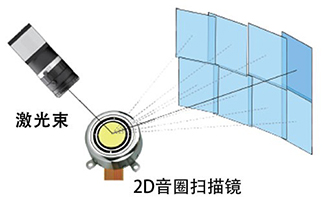

电动二维扫描镜的核心技术是基于可变形镜片的工作原理。镜片由一个容器组成,容器里装有光学流体,并用弹性聚合物薄膜进行密封。电磁驱动器对容器施压,导致镜片弯曲。因此,通过驱动器线圈内的电流改变来控制镜头的焦距(或表面的曲面形状),进而实现光束扫描。我们全新设计的2D光束控制扫描镜给研究和产品开发提供了光束扫描的颠覆性新方案。这些镜片可分为反射模式(2D反射镜)或透射模式(可调棱镜)。

电动二维扫描镜,音圈扫描镜

主要特点

  • 单个光学元件的二维光束偏转扫描

  • 大孔径和宽光束角度

  • 小巧轻便

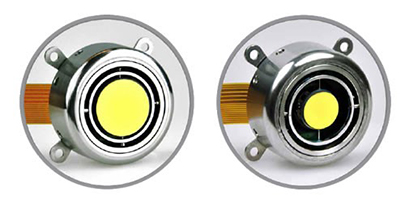

定位反馈双轴矢量扫描镜

双轴镜的优点是其结构小巧,大镜面与极大倾斜角相结合,并可选择任一轴共振。内置反馈系统保证了高精度的定位控制。2D反射镜的虚拟旋转点离反射镜表面很近使得2D扫描镜可直接向前。此镜片适用于汽车工业(激光雷达,动态头灯,ADAS),生物识别、机器视觉、医疗和3D打印。

激光准直和稳像可调棱镜

我们的可调棱镜(TP,tunable prism)适用于光传输时的对准和光束控制。其低吸收率使其适合大功率应用。低色散液体也使其可用于多色激发应用。

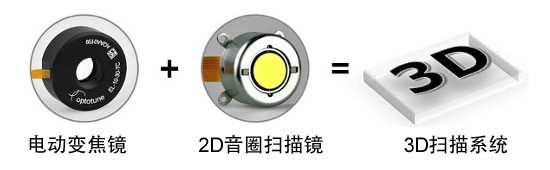

三维光束控制扫描系统

将2D扫描镜与电动变焦镜相结合,可快速地在任意点定位激光束光斑。非常适用于动态前照灯(汽车)、诊断和光谱设备以及3D打印。

位置反馈双轴矢量扫描镜

STOT-MR-15-30, STOT-MR-10-30

紧凑、快速、精准的光束控制

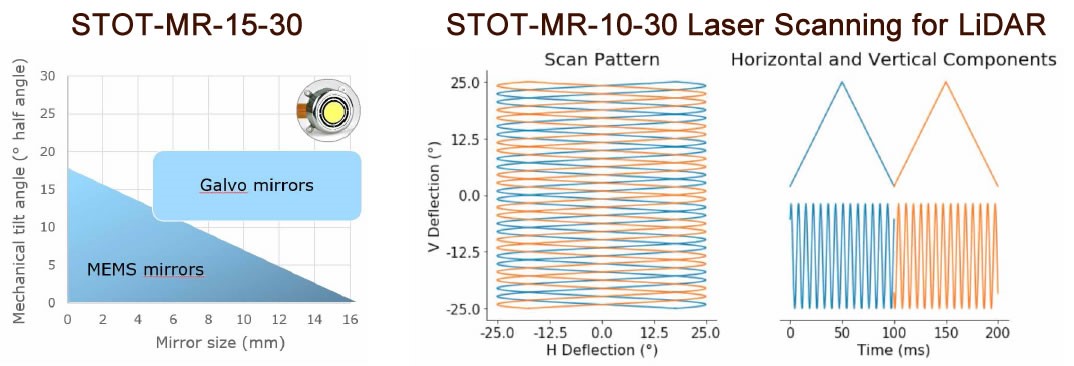

如果需要小体积与大角度视野的双轴扫描镜,STOT-MR-15-30会是绝佳的选择。STOT-MR-15-30最小直径可达15 mm、机械倾斜角度±25°,同时对应光学偏转±50°。此镜片内建有一个位置反馈系统,使用标准PID控制器在100mrad范围内可精确控制偏转角度在±5 μrad内。除了常见的准静态版本,我们还开发两种共振的版本,即单轴共振镜头、线性轴加垂直共振轴结合的版本。与扫描振镜相比,STOT-MR-15-30的旋转原点非常靠近镜面中心,另可选用不同范围波长的反射膜,如紫外线、可见光与近红外光。

位置反馈双轴矢量扫描镜

主要优势

  • 大二维扫描角度

  • 结构小巧

  • 精度高

主要应用

  • 汽车(激光雷达、动态前照灯、ADAS)

  • 视觉(视野扩展、缩放)

  • 生物测定(眼睛跟踪)、诊断设备和3D打印

参数 STOT-MR-15-30 STOT-MR-10-30
扫描方向 2D双轴 2D双轴
机械倾斜角度 X轴:±25°; Y 轴±25° X轴:±25°(慢轴); Y 轴±12.5°(快轴)
镜片直径 15 mm 10 mm
分辨率(闭环) < 5 urad < 5 urad
重复性RMS 30 - 100 urad 30 - 100 urad (慢) X轴
转动频率 20 Hz X 轴:20Hz (慢轴);Y 轴:280 Hz (快轴)
镜片涂层 金,保护层银膜 金,保护层银膜
镜片反射率 平均> 97% @NIR 平均> 97% @NIR
平面精度P-V λ/2 λ/2

可调棱镜STOT-TP-12-16

可调棱镜是可调节的楔形物,它可以让两个有AR涂覆的光学性能平坦的玻璃窗相对于彼此倾斜。这两个玻璃窗通过一个波纹管结构链接在一起,这个波纹管结构内填充了低色散的透明光学液。核心元件可以与各种致动元件集成在一起,例如机械或电动导螺杆,音圈和压电驱动器

主要应用

  • 在光路中使激光偏转,可在光路调整,光源与探测准直时使用。

  • 激光测距仪

  • 图像稳定

  • 光束控制

下表是我们的标准产品,我们也可根据客户要求来调整流体和玻璃涂层,可根据您的具体要求定制可调棱镜。如有需要请与我们联系。

光学参数

最大光学偏移(525nm) 8.2度
折射指数(25°,525nm) 1.38
阿贝数 V(25°C) 63
窗片平滑 0.5
反射指数比温度(dn/dT) -3.3e-4°C
透射谱宽 420-950 nm
镜片损伤阈值(525nm) 根据所选镀膜kW/cm2
吸收 < 0.1%
偏正变化 保持
储存温度 【-40,+85】°C

光束偏转

光从左到右通过尖角为
