太赫兹透镜/聚焦镜

太赫兹透镜/聚焦镜

时间:2021-10-11 类别:光学器件/晶体 关注:1322
对于发射器和探测器之间的太赫兹光束传导,我们提供了不同直径和焦距的超半球、椭圆硅透镜以及非球面TPX透镜。我们的太赫兹透镜焦距从10mm到200mm,尺寸为直径1英寸和2英寸两种规格。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

对于发射器和探测器之间的太赫兹光束传导,我们提供了不同直径和焦距的超半球、椭圆硅透镜以及非球面TPX透镜如下:

硅透镜

  1. STB-HSL-12-7.1超半球硅透镜,直径12毫米,高度7.1毫米

  2. STB-CL-20-直径为20 mm的准直椭圆硅衬底透镜

  3. 聚焦椭圆硅衬底透镜STB-FSL-D20-f50

PCA专用TPX镜片

  1. STB-CTL-D25mm安装的PCA准直TPX透镜,直径25 mm

  2. STB-CTLF-D25mm安装的光纤耦合PCA用平行TPX透镜,直径25 mm

  3. STB-FTL-f32.5毫米聚焦TPX镜头,焦距32.5毫米

直径为1”和2”的TPX镜头

硅透镜/聚焦镜

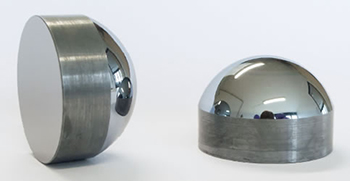

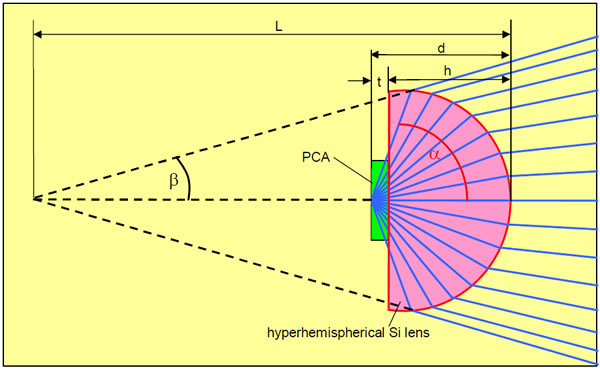

STB-HSL-12-7.1直径12 mm、高度7.1 mm的超半球硅透镜

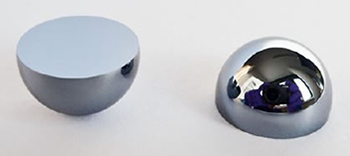

超半球硅透镜

超半球硅透镜

  • 材料:未掺杂HRFZ硅

  • 比电阻:> 10 kΩ厘米

  • 折射率:3.41

  • 直径:12 mm±0.01毫米

  • 高度(h):7.1±0.01毫米

  • 距离(d):7.7 mm

  • 表面:抛光

  • PCA切屑厚度(t):0.6 mm

太赫兹光束

  • 收集角度:73°

  • 发散角:17°

  • 虚拟焦距:26.5mm

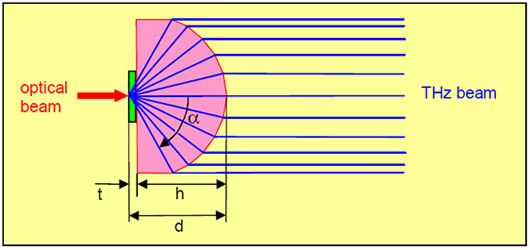

STB-CL-20直径为20mm的准直椭圆硅衬底透镜

准直椭圆硅衬底透镜

椭圆准直透镜

  • 材料:未掺杂HRFZ硅

  • 比电阻:> 10kΩ厘米

  • 折射率:3.41

  • 直径:20 mm±0.01毫米

  • 高度(h):13.8 mm±0.01毫米

  • 距离(d):14.4 mm

  • 平面:抛光

  • 椭圆表面:抛光

  • PCA切屑厚度(t):0.6 mm

太赫兹光束

  • 直径20mm的准直

  • 收集角度:54.6°

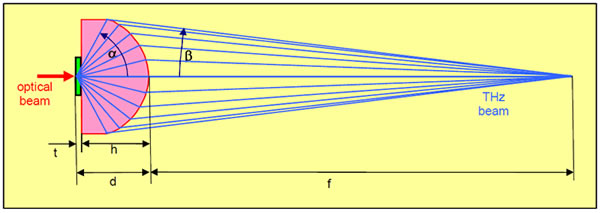

聚焦椭圆硅衬底透镜STB-FSL-D20-f50 直径20mm,焦距50mm

聚焦椭圆硅衬底透镜

椭圆聚焦硅透镜

  • 材料:未掺杂HRFZ硅

  • 比电阻:> 10 kΩ厘米

  • 折射率:3.4

  • 直径:20 mm

  • 焦距:50mm

  • 高度(h):14 mm

  • 距离(d):14.6 mm

  • 平面:抛光

  • 椭圆表面:抛光

  • PCA切屑厚度(t):0.6 mm

太赫兹光束

  • 焦距(f):50 mm

  • 收集角(α): 52.7°

  • 收敛角(ß): 10°

埃里斑直径

  • 在300 GHz时:3.6 mm

  • 在1太赫兹时:1.1毫米

  • 在3太赫兹时:0.36毫米

光电导电式天线PCA专用TPX镜片

  • 使用高透射率的TPX(聚甲基戊烯)透镜,太赫兹光束可以成形。

  • 一个TPX透镜可以准直来自超半球基片透镜的发散太赫兹光束。

  • 使用第二个TPX透镜可以实现锐利的太赫兹聚焦。

  • 直径为1英寸的TPX透镜可以很容易地安装到PCA上,带有超半球硅透镜。

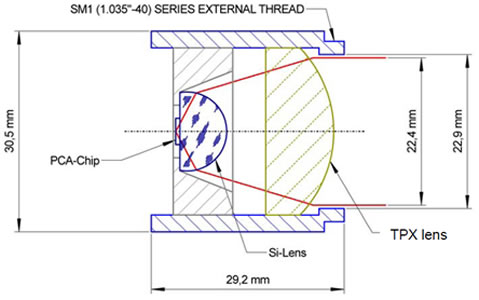

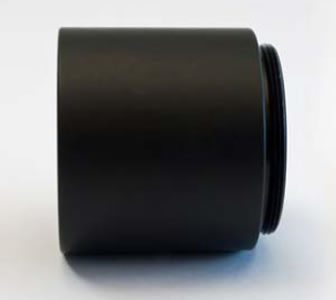

STB-CTL-D25mm安装的PCA准直TPX透镜,直径25 mm

STB-CTL-D25mm是安装在25.4毫米铝散热器上的光电导电式天线(Photoconductive antennas PCA)的附件,并配备我们的超半球硅基片透镜。这种天线的发散太赫兹波束首先被超半球硅透镜稍微收集起来。在第二步中,太赫兹光束通过直径为1英寸的TPX(聚甲基戊烯)透镜进行准直,该透镜在可见光谱区域也是透明的。该准直太赫兹光束从直径为22毫米的STB-CTL-D25毫米射出。同样的配置可以用来测量一个准直太赫兹光束。附加的聚焦TPX透镜可以安装在第一TPX透镜的前面,以获得焦距为30mm的聚焦THz光束。

PCA准直TPX透镜

TPX准直透镜

  • 材料:TPX(聚甲基戊烯)

  • 折射率:1.45@1太赫兹

  • 吸收系数(α): 0.3厘米-1

  • 直径:25.4 mm

  • 厚度:10.3mm

  • 设计焦距:42mm

  • 后焦距:35mm(距平面)

准直太赫兹光束

  • 光束直径:22.4 mm

透镜管

  • 外径:30.5mm

  • 总长:29.2 mm

兼容的PCA

STB-CTL-D25mm可用作PCA的外壳,PCA安装在直径为25.4 mm的铝散热器上。电缆需要指向PCA的正面(激光器或芯片侧)。此外,PCA需要配备我们的超半球硅衬底透镜之一。

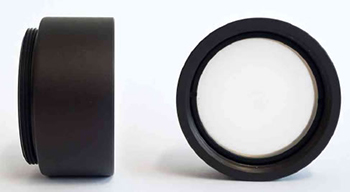

PCA准直TPX透镜 PCA准直TPX透镜

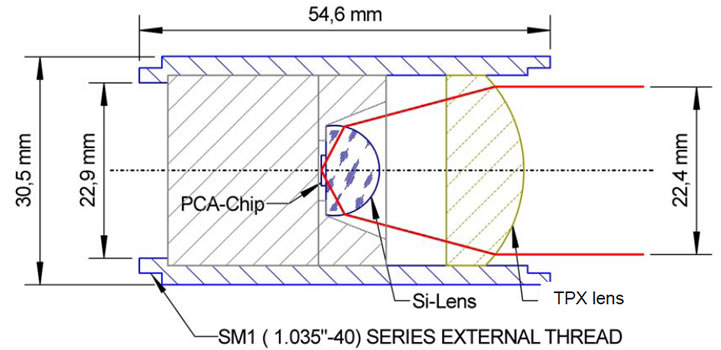

STB-CTLF-D25mm安装的光纤耦合PCA用准直TPX透镜,直径25 mm

STB-CTLF-25mm是光纤耦合光电导电式天线(STB-FC-PCA)的附件,安装在直径为25.4 mm的铝散热器上,并配有我们的超半球硅基片透镜。这种天线的发散太赫兹波束首先被超半球硅透镜稍微收集起来。在第二步中,太赫兹光束通过1英寸直径的TPX(聚甲基戊烯)透镜进行准直。这种准直太赫兹光束从CTLF-D25mm中射出。它的直径为22毫米。同样的配置可以用来测量一个准直太赫兹光束。附加的聚焦TPX透镜可以安装在第一TPX透镜的前面,以获得焦距为30mm的聚焦THz光束。

PCA准直TPX透镜

准直TPX透镜

  • 材料:TPX(聚甲基戊烯)

  • 折射率:1.45@1太赫兹

  • 吸收系数(α): 0.3厘米-1

  • 直径:25.4 mm

  • 厚度:10.3mm

  • 设计焦距:42mm

  • 后焦距:30mm(距平面)

准直太赫兹光束

  • 光束直径:22.4mm

透镜管

  • 外径:30.5mm

  • 总长:54.6 mm

兼容的PCA

STB-CTLF-D25mm可用作FC-PCA的外壳,FC-PCA安装在直径为25.4 mm的铝散热器上。电缆需要指向PCA的正面(激光器或芯片侧)。此外,PCA需要配备我们的超半球硅衬底透镜之一。

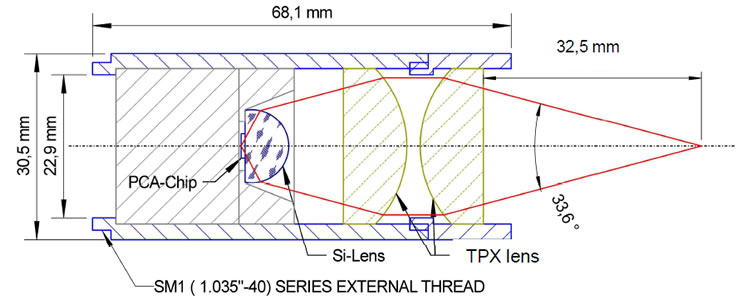

STB-FTL-f32.5mm对焦TPX镜头,焦距32.5mm

STB-FTL-f30mm是一个安装的TPX(聚甲基戊烯)镜头。它与STB-CTL-D25mm或STB-CTLF-D25mm组合使用,以聚焦光电导电式天线(PCA)发射的太赫兹辐射。使用安装的TPX透镜STB-FTL-f32.5mm对带有准直TPX透镜(STB-CTL-D25mm或STB-CTLF-D25mm)的光导发射器天线的准直太赫兹光束进行聚焦。焦距为32.5mm。

聚焦太赫兹光束

TPX聚焦透镜

  • 材料:TPX(聚甲基戊烯)

  • 折射率:1.45@1太赫兹

  • 吸收系数:0.3 cm-1

  • 直径:25.4 mm

  • 厚度:8.0 mm

  • 后焦距:32.5mm

聚焦太赫兹光束

聚焦太赫兹光束

  • 孔径角:17.6°

埃里斑直径

  • 在300 GHz时1.9 mm

  • 在1太赫兹时554μ米

  • 在3太赫兹时185μ米

透镜管

  • 外径:30.5mm

  • 总长:16.5 mm

兼容PCA

STB-FTL-f32.5mm可与STB-CTL-D25mm和STB-CTLFD25mm一起使用。

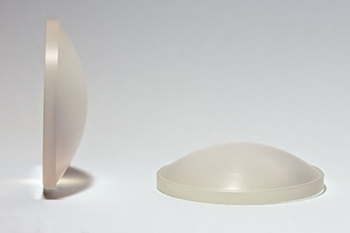

直径为1”和2”的TPX透镜

直径为1”和2”的TPX透镜

下表是库存和标准的平凸TPX镜头列表,可根据客户要求定制其它TPX镜片。

零件号 透镜直径mm 焦距mm 通光孔径mm 中心厚度mm 边缘厚度mm
STB-TPX-D25.4-f10 25.4 10 20 11.2 3.3
STB-TPX-D25.4-f15 25.4 15 23.4 10 2.5
STB-TPX-D25.4-f25 25.4 25 22.4 8 3.1
STB-TPX-D25.4-f32.5 25.4 32.5 22 8 4.2
STB-TPX-D25.4-f50 25.4 50 22.4 7 4.4
STB-TPX-D25.4-f67 25.4 67 22.4 6.94 5
STB-TPX-D25.4-f100 25.4 100 22.4 7 5.6
STB-TPX-D25.4-f150 25.4 150 22.4 6 5.1
STB-TPX-D50-f35 50 35 47 18 3
STB-TPX-D50.8-f65 50.8 65 47.4 13 4
STB-TPX-D50.8-f100 50.8 100 47.8 10 4
STB-TPX-D50.8-f200 50.8 200 47.8 8 5
STB-TPX-D50.8-f250 50.8 250 47 8 5.5
