激光能量衰减器

激光能量衰减器

时间:2021-10-11 类别:光学器件/晶体 关注:1739
激光能量衰减器,是专为高功率激光衰减而设计的光机电产品,能够提供手动和自动的激光衰减的方案。具有高损伤阈值,宽调谐范围等特点。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

Watt Pilot电动激光能量衰减器

电动激光能量衰减器

Watt Pilot系列是一种激光光强衰减器。我们提供两个版本的衰减器,即增强型和标准型。增强型包含石英材质的旋转λ/2相位波片和一到两个用于s偏振和p偏振的平行光束分离的薄膜偏振片,而标准型衰减器包含一个用于正交s偏振和p偏振光束分离的单偏振立方分束器。两个分离光束的强度比是通过旋转波片连续调谐的。其外观简洁,结构紧凑,精度高,用户可以轻易的集成到自已的激光光路系统中。

主要特点

  • 界面友好,RS232接口

  • 将入射激光分为s偏振和p偏振两个平行光束,二者强度比可调

  • 超低色散适合高能量超短激光脉冲激光器

  • 通光孔径:> 15 mm

标准型衰减器

通光孔径 10 mm
宽带 ±10 nm
配置 λ/2 零级波片+高能量偏振立方体
衰减范围(Tmin-Tmax) @ CWL 0.5-95%
典型应用 中高功率连续和脉冲激光器、半导体激光器
损伤阈值 > 20J/cm² @1064nm, 10ns, 10Hz
外形尺寸 (高 x长 x宽) 63 x 78 x 91 mm
最小-最大衰减之间调整时间<3 秒
最小-最大衰减之间的步数 3900

主要产品列表

产品型号 波长nm 宽带nm 配置 优化模式 衰减范围(Tmin-Tmax)@CWL
STA-SWP-HP-0355 355 ±10 λ/2 零级波片 +高能量 PBS 立方体 透射/反射 0.5-95%
STA-SWP-HP-0532 532 ±10 λ/2 零级波片 +高能量 PBS 立方体 透射/反射 0.5-95%
STA-SWP-HP-1064 1064 ±10 λ/2 零级波片 +高能量 PBS 立方体 透射/反射 0.5-95%

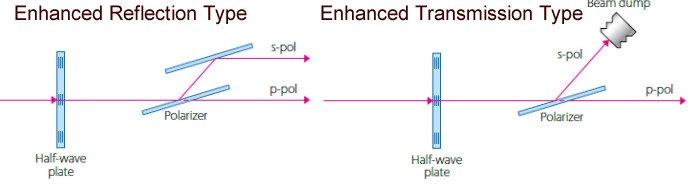

增强型衰减器

增强型衰减器

通光孔径 15mm
宽带 ±10nm (20> 10)
优化模式 反射式或透射式
配置 λ/2 零级波片 + 1或 2个薄膜偏振片
衰减范围(Tmin-Tmax) @ CWL 0.3-99%*
典型应用 高功率连续和脉冲激光器、半导体激光器
损伤阈值> 5J/cm² @1064nm, 10ns, 10Hz
尺寸 (高x长x宽) 63 x 108 x 91mm &ndash;反射模式
63 x 106 x 91mm &ndash; 透射模式
最小-最大衰减之间调整时间<3 sec
最小-最大衰减之间的步数 3900
*透射模式衰减范围 Tmax (开启时): > 95%; Tmin (关闭时):<0.5% (P-偏振输出)
*反射模式衰减范围 Tmax (开启时): > 95%; Tmin (关闭时):<0.5% (P-偏振输出)
Tmax (开启时): > 99%; Tmin (关闭时):<0.3% (S-偏振输出)

主要产品列表

产品型号 波长nm 宽带nm 配置 优化模式 衰减范围* (Tmin-Tmax)@CWL
STA-EWP-R-0266 266 ±5 λ/2 零级波片 + 2x TFP 反射 0.3-99%
STA-EWP-R-0343 343 ±5 λ/2 零级波片 + 2x TFP 反射 0.3-99%
STA-EWP-R-0355 355 ±5 λ/2 零级波片 + 2x TFP 反射 0.3-99%
STA-EWP-R-0515 515 ±5 λ/2 零级波片 + 2x TFP 反射 0.3-99%
STA-EWP-R-0532 532 ±5 λ/2 零级波片 + 2x TFP 反射 0.3-99%
STA-EWP-R-1030 1030 ±10 λ/2零级波片+2片带宽TFP 带宽反射 0.3-99%
STA-EWP-R-1064 1064 ±5 λ/2 零级波片+ 2片TFP 反射 0.3-99%
STA-EWP-T-0266 266 ±5 λ/2 零级波片 + TFP 透射 0.5-95%
STA-EWP-T-0343 343 ±5 λ/2 零级波片 + TFP 透射 0.5-95%
STA-EWP-T-0355 355 ±5 λ/2 零级波片 + TFP 透射 0.5-95%
STA-EWP-T-0515 515 ±5 λ/2 零级波片 + TFP 透射 0.5-95%
STA-EWP-T-0532 532 ±5 λ/2 零级波片 + TFP 透射 0.5-95%
STA-EWP-T-1030 1030 ±10 λ/2 零级波片+带宽TFP 带宽透射 0.5-95%
STA-EWP-T-1064 1064 ±5 λ/2 零级波片+ TFP 透射 0.5-95%

性能示例图:包括波片和偏振器的衰减器

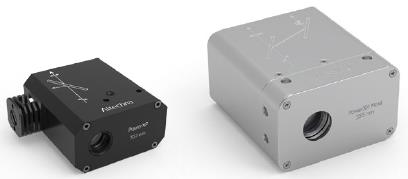

PowerXP系列电动激光能量衰减器

PowerXP系列电动衰减器是工业应用可靠的解决方案。每个衰减器包括一个石英材质的旋转λ/2相位波片和经过光学对准的单/双薄膜偏振片或偏振光分束立方体,该偏振光分束立方体将输入光束分成平行或垂直的s偏振和p偏振光束。二束光束的强度比是可以通过旋转波片连续调节的。S偏振用于高纯S偏振光束的应用,P偏振用于需要功率控制和衰减的应用。PowerXP Maxi和Cube版本的衰减器因其体积小,旋转速度快是对于高要求的激光处理应用中功率控制、衰减和分束的首选解决方案。

电动激光能量衰减器

主要特点

  • 界面友好,RS232接口

  • 将入射激光分为s偏振和p偏振两个平行光束,二者强度比可调

  • 超低色散适合高能量超短激光脉冲激光器

  • 体积小,易集成

  • 最小和最大衰减之间的时间小于0.2秒

主要型号产品参数表


紧凑型 MAXI 透射型 MAXI 反射型 MAXI 立方体型
优化模式 透射 透射(T模式) 反射 (R 模式) 透射和反射
通光孔径 (mm) &Oslash;8 &Oslash;18 &Oslash;18 &Oslash;18
最大输入光斑直径@1/e2(mm) &Oslash;5 &Oslash;12 &Oslash;12 &Oslash;12
损伤阈值 @ 1064 nm, 10 ns, 10 Hz > 20 J/cm² > 10 J/cm² > 10 J/cm² > 10 J/cm²
外形尺寸mm(高x长x宽) 32x56x60 56x99x90 56x99x90 56x82x90
最小和最大衰减之间的时间<0.2 sec<0.2 sec<0.2 sec<0.2 sec
最小-最大衰减之间的步数 14400 24000 24000 24000
分辨率<7弧秒/步<7弧秒/步<7弧秒/步<7弧秒/步
功率最大传输 Tmax > 99%
p偏振输出时
Tmax > 95%
p偏振输出时
Tmax > 99%
S偏振输出时
p偏振输出时Tmax> 97%
S偏振输出时Tmax> 99%
功率最小阻断 Tmin<0.1%
p偏振输出时
Tmin<0.5%
p偏振输出时
Tmin<0.3%
S偏振输出时
p偏振输出Tmin<0.3%,
S偏振输出时Tmin<3%
*可选衰减范围 Tmax > 99.7%, Tmin<4%
S偏振光输出
Tmax > 99.5%, Tmin<5%
S偏振光束输出
Tmax > 95%, Tmin<0.5%
p偏振输出时

性能示意图

下表是衰减器在不同阶段的功率控制重复性测量值。

设定衰减 平均功误差率差, % 最大功率差@ 250mW*, %
20% 0.05 0.30-0.40
50% 0.1 0.5
80% 0.05 0.40

*以上数据采用平均输出功率250mw的飞秒脉冲激光器来测量。
注:每个值都是根据平均测量3000个周期数据而计算得出的。在规定的透过级别,只有特定级别的数据才被取为平均值。例如,在衰减器处于20%功率位置时,功率计在0%-100%和100%-0%功率循环(0%-20%-100%-20%-0%然后重复3000个周期)收集20%时的透射数据。

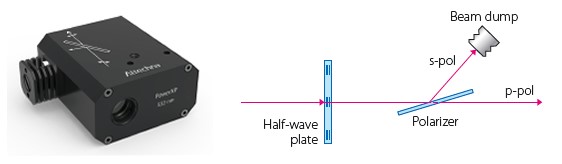

紧凑型衰减器

紧凑型衰减器

通光孔径 8mm
宽带 最大±5 nm
优化模式 透射
配置 λ/2 高能量波片+ IBS镀膜对比度薄膜偏振片
衰减范围(Tmin-Tmax)@CWL 0.1-99%
典型应用 高功率连续或脉冲激光器
损伤阈值 > 10J/cm² @ 1064nm, 10ns, 10Hz
尺寸 (高 x 长 x 宽) 74 x 32 x 66 mm
最小-最大衰减之间调整时间<1sec
最小-最大衰减之间步数 14400
产品型号 波长nm 宽带nm 配置 优化模式 衰减范围(Tmin-Tmax)@CWL
STA-PXP-08-0343 343 ±5 λ/2高能量波片 +高对比 TFP 透射 0.3-97%
STA-PXP-08-0355 355 ±5 λ/2高能量波片 +高对比 TFP 透射 0.3-97%
STA-PXP-08-0515 515 ±5 λ/2高能量波片 +高对比 TFP 透射 0.1-99%
STA-PXP-08-0532 532 ±5 λ/2高能量波片 +高对比 TFP 透射 0.1-99%
STA-PXP-08-1030 1030 ±5 λ/2高能量波片 +高对比 TFP 透射 0.2-99%
STA-PXP-08-1064 1064 ±5 λ/2高能量波片 +高对比 TFP 透射 0.2-99%

Maxi系列衰减器

通光孔径 18mm
宽带 最大±10nm
优化模式 反射或透射
配置 λ/2零级波片 + 1或 2个薄膜偏振片
衰减范围(Tmin-Tmax) @ CWL 0.3-99%*
典型应用 高功率连续或脉冲激光器
损伤阈值> 5 J/cm² @ 1064nm, 10ns, 10Hz
尺寸 (高 x 长 x 宽) 56 x 99 x 90 mm
最小-最大衰减之间调整时间<0.2sec
最小-最大衰减之间步数 24000
*透射模式衰减范围 Tmax(开启时): > 95%; Tmin (关闭时):<0.5% (P-偏振输出)
*反射模式衰减范围 Tmax(开启时): > 95%; Tmin (关闭时):<0.5% (P-偏振输出)
Tmax(开启时): > 99%; Tmin (关闭时):<0.3% (S-偏振输出)

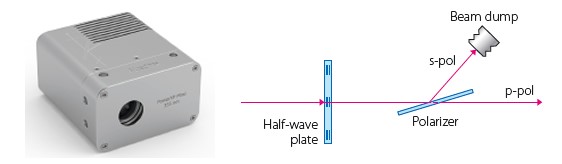

Maxi透射型衰减器

透射型衰减器

型号 波长nm 宽带nm 配置 优化模式 衰减范围(Tmin-Tmax)@CWL
STA-PXP-15-T-0266 266 ±5 λ/2 零级波片 + TFP 透射 0.5-95%
STA-PXP-15-T-0343 343 ±5 λ/2零级波片+ TFP 透射 0.5-95%
STA-PXP-15-T-0355 355 ±5 λ/2零级波片 + TFP 透射 0.5-95%
STA-PXP-15-T-0515 515 ±5 λ/2零级波片+ TFP 透射 0.5-95%
STA-PXP-15-T-0532 532 ±5 λ/2零级波片 + TFP 透射 0.5-95%
STA-PXP-15-T-1030 1030 ±10 λ/2零级波片+带宽TFP 带宽透射 0.5-95%
STA-PXP-15-T-1064 1064 ±5 λ/2零级波片+ TFP 透射 0.5-95%

*以上所有型号的外形尺寸均为 56x99x90mm。

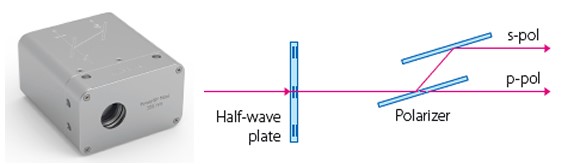

Maxi反射型衰减器

反射型衰减器

型号 波长nm 宽带nm 配置 优化模式 衰减范围 * (Tmin-Tmax)@CWL
STA-PXP-15-R-0266 266 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%
STA-PXP-15-R-0343 343 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%
STA-PXP-15-R-0355 355 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%
STA-PXP-15-R-0515 515 ±5 λ/2 零级波片+ 2个 TFP 反射 0.3-99%
STA-PXP-15-R-0532 532 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%
STA-PXP-15-R-1030 1030 ±10 λ/2零级波片+ 2个带宽TFP 带宽反射 0.3-99%
STA-PXP-15-R-1064 1064 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%

*以上所有型号衰减器的外形尺寸均为 56x99x90mm.

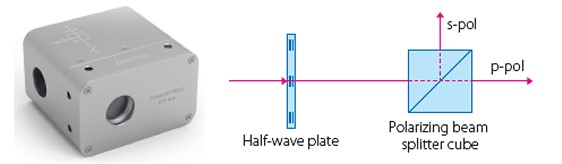

Max立方体衰减器

立方体衰减器

型号 波长nm 宽带nm 配置 P偏振时衰减范围
(Tmin-Tmax)@CWL
S偏振时衰减范围
(Tmin-Tmax)@CWL

STA-PXP-18-C-0355 355 ±5 λ/2光键合波片+光键合PBS 立方体 0.3-96% 4-99%
STA-PXP-18-C-0515 515 ±5 λ/2气隙波片+ 光键合 PBS立方体 0.3-97% 3-99%
STA-PXP-18-C-0532 532 ±5 λ/2气隙波片+ 光键合 PBS立方体 0.3-97% 3-99%
STA-PXP-18-C-1030 1030 ±5 λ/2气隙波片+ 光键合 PBS立方体 0.3-97% 3-99%
STA-PXP-18-C-1064 1064 ±5 λ/2气隙波片+ 光键合 PBS立方体 0.3-97% 3-99%

*以上所有型号的外形尺寸均为 56x82x90mm.

手动调节衰减器

增强型激光光束衰减器

增强型衰减器包括一个石英材质的旋转λ/2相位波片和一到两个用于s偏振和p偏振的平行光束分离的薄膜偏振片。偏振片安装在一个带精密动态的可调波片的特殊设计的光机支架上。最大传输应选择p偏振,最大衰减选择纯s偏振。分离光束的强度比是通过旋转固定器中的波片来连续调节。

可根据客户要求提供定制波长衰减器。如有需要请联系我们。我们可为您的系统中的光束衰减器,功率控制和分束提供解决方案,还可以为您的光束传输应用推荐兼容的光学零件。

增强型激光光束衰减器

主要特点

  • 易操作的手动设计

  • 飞秒和高功率激光应用的理想选择

  • 两个平行的p偏振l和s偏振的输出光束

  • 可互换光学元件

*透射模式的衰减范围

Tmax (开启时): > 95%; Tmin (关闭时): < 0.5%

*反射模式的衰减范围

Tmax (开启时): > 95%; Tmin (关闭时): < 0.5% (P-偏振输出)

Tmax (开启时): > 99%; Tmin (关闭时): < 0.3% (S-偏振输出)

主要参数

  • 通光孔径: 15 mm

  • 带宽: ±20 nm

  • 优化模式: 反射或透射

  • 配置: λ/2 零级波片 + 1或 2个薄膜偏振片

  • 衰减范围 (Tmin-Tmax) @ CWL: 0.3-99 %*

  • 典型应用: 高功率连续和脉冲激光器,半导体激光器

  • 损伤阈值: > 5 J/cm² @ 1064 nm, 10 ns, 10 Hz

  • 尺寸(长 x宽 x高): 反射型89 x 72 x 78 mm;透射型87 x 68 x 78 mm

型号 波长nm 宽带nm 配置 优化模式 衰减范围 (Tmin-Tmax) @ CWL
STA-ELA-R-0266 266 ±5 λ/2 零级波片 + 2个 TFP 反射 0.3-99%
STA-ELA-T-0266 266 ±5 λ/2零级波片+ TFP 透射 0.5-95%
STA-ELA-R-0343 343 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%
STA-ELA-T-0343 343 ±5 λ/2零级波片+ TFP 透射 0.5-95%
STA-ELA-R-0355 355 ±5 λ/2零级波片+ 2个TFP 反射 0.3-99%
STA-ELA-T-0355 355 ±5 λ/2零级波片 + TFP 透射 0.5-95%
STA-ELA-R-0515 515 ±5 λ/2零级波片+ 2个TFP 反射 0.3-99%
STA-ELA-T-0515 515 ±5 λ/2零级波片 + TFP 透射 0.5-95%
STA-ELA-R-0532 532 ±5 λ/2零级波片+ 2个TFP 反射 0.3-99%
STA-ELA-T-0532 532 ±5 λ/2零级波片 + TFP 透射 0.5-95%
STA-ELA-R-1064 1064 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%
STA-ELA-T-1064 1064 ±5 λ/2零级波片 + TFP 透射 0.5-95%
STA-ELA-R-1030 1030 ±10 λ/2零级波片+2个带宽TFP 带宽反射 0.5-98%
STA-ELA-T-1030 1030 ±10 λ/2零级波片+带宽TFP 带宽透射 0.5-95%

超快型激光能量衰减器

超快型衰减器适用于小于100 fs的脉冲激光器。它包括一个旋转的消色差λ/2相位波片和两个高性能宽带72&deg;s偏振和p偏振的平行光束分离的薄膜偏振片。偏振片安装在一个带精密动态的可调波片的特殊设计的光机支架上。两个分离光束的强度比是通过旋转固定器中的波片来连续调节。

我们有两种标准的超快衰减器,一种用于最大传输能量,另一种用于最大光束衰减。

可根据客户要求提供定制波长衰减器。如有需要请联系我们。我们可为您的系统中的光束衰减,功率控制和分束提供解决方案,还可以为您的光束传输应用推荐兼容的光学零件。

超快型激光能量衰减器

主要特点

  • 易操作的手动设计

  • 飞秒和高功率激光应用的理想选择

  • 两个平行的p偏振和s偏振的输出光束

  • 可互换光学元件

主要参数

  • 通光孔径: 15 mm

  • 宽带: ±20 nm

  • 配置: λ/2消色差波片+ 2个宽带(超快)薄膜偏振片

  • 衰减范围 (Tmin-Tmax) @ CWL: 4-96 %,0。1-70%

  • 典型应用: < 100 fs的脉冲超快宽带激光源

  • 损伤阈值: > 100mJ/cm² @800 nm, 100fs, 1KHz

  • 尺寸(长 x宽 x高): 167 x 72 x 78 mm

产品型号 波长nm 宽带nm 配置 优化模式 衰减范围* (Tmin-Tmax)@CWL
STA-ULA-R1-0800 800 ±50 λ/2 消色差波片 +宽带(超快) TFP 反射 4-96%
STA-ULA-R2-0800 800 ±50 λ/2 消色差波片 +宽带(超快) TFP 反射对比 0.1-70%

大孔径衰减器

大孔径衰减器的主要特点是孔径大于30mm。它们包括一个旋转的λ/2相位波片和一到两个分离s偏振和p偏振的平行光束的薄膜偏振片。偏振片安装在一个带精密动态的可调波片的特殊设计的光机支架上。最大传输应选择p偏振,最大衰减选择纯s偏振。分离光束的强度比是通过旋转固定器中的波片来连续调节。

可根据客户要求提供定制波长衰减器。如有需要请联系我们。我们可为您的系统中的光束衰减速,功率控制和分束提供解决方案,还可以为您的光束传输应用推荐兼容的光学零件。

大孔径衰减器

主要特点

  • 大通光孔径

  • 易操作的手动设计

  • 飞秒和高功率激光应用的理想选择

  • 两个平行的p偏振和s偏振的输出光束

  • 可互换光学元件

主要参数

  • 通光孔径: 30 mm

  • 宽带: ±50 nm

  • 优化模式: 反射或透射

  • 衰减范围 (Tmin-Tmax) @ CWL: 0.0-99 %, 0.1-70%或4-96%

  • 典型应用:高功率超快激光器

  • 损伤阈值: > 5J/cm² @1064nm, 10ns, 10Hz; > 100mJ/cm² @800nm, 100fs, 1kHz

  • 尺寸(长 x宽 x高): 超快反射型299x135x70mm;透射型147x136x60mm

  • 配置: λ/2零级波片+ 1到2个薄膜偏振片;λ/2消色差波片+2个宽带(超快)薄膜偏振片

型号 波长nm 宽带nm 配置 优化模式 衰减范围*(Tmin-Tmax)@CWL
STA-LAT-R-0515 515 ±5 λ/2 零级波片+ 2个 TFP 反射 0.3-99%
STA-LAT-T-0515

λ/2零级波片+ TFP 反射 0.5-95%
STA-LAT-R-0532 532 ±5 λ/2零级波片+2个 TFP 反射 0.3-99%
STA-LAT-T-0532

λ/2零级波片+TFP 透射 0.5-95%
STA-LATU-R2-0800 800 ±50 λ/2消色差波片+2个宽带(超快) TFP 反射
对比度
0.1-70%
STA-LATU-R1-0800

λ/2消色差波片+2个宽带(超快) TFP 反射 4-96%
STA-LAT-R-1030 1030 ±10 λ/2零级波片+2个宽带TFP R 反射 0.3-99%
STA-LAT-T-1030

λ/2零级波片+宽带 TFP 透射 0.5-95%
STA-LAT-R-1064 1064 ±5 λ/2零级波片+ 2个 TFP 反射 0.3-99%
STA-LAT-T-1064

λ/2零级波片 + TFP 透射 0.5-95%
