非制冷太赫兹相机

非制冷太赫兹相机

时间:2021-10-11 类别:仪器与工具 关注:933

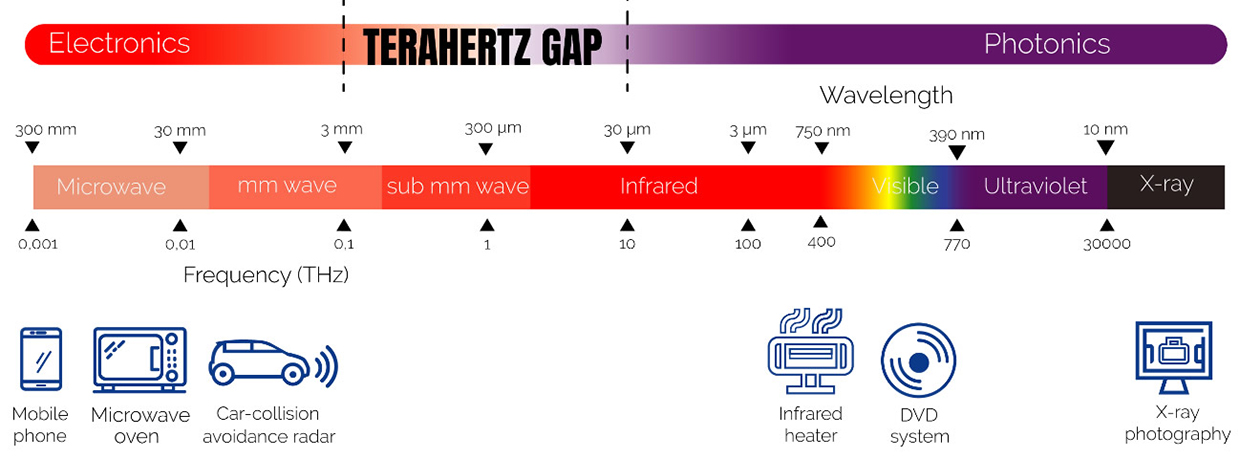

多年来我们一直利用着我们身边围绕着许多不同形式的电磁波:光波、无线电波、微波。太赫兹波(THz)是频率在100GHz到10THz之间的电磁波。太赫兹辐射位于微波和红外光谱区域之间。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

非制冷太赫兹相机成像仪

多年来我们一直利用着我们身边围绕着许多不同形式的电磁波:光波、无线电波、微波。太赫兹波(THz)是频率在100GHz到10THz之间的电磁波。太赫兹辐射位于微波和红外光谱区域之间。

太赫兹辐射因其独特的性质,可以穿过各种各样的非导电材料。它们能量低(~4.1 meV)且非电离,对人体无害。因此我们可以利用太赫兹成像技术在食品、工业、医药等各个领域进行无损检测。太赫兹波还能被一些液体如水吸收,这种特性可以用来测量各种物体的内部湿度。太赫兹波段的范围从100GHz到10THz。在这些频率下,电磁波具有一些非常独特的特性:

  • 这种波段可穿透塑料、陶瓷、木材和织物等非极性材料;

  • 这种波段可被水分高度吸收;

  • 使用到的能量非常低,并且这种波段是非电离的

通过这台太赫兹成像仪,你可以透视很多材料,此特性使其成为开发无损检测解决方案的理想选择,它可用于检测和检查木材、纸张/纸板、聚合物和塑料、陶瓷、复合材料、植物、食品中的缺陷,以及评估这些材料中的湿度。

更重要的是,因为太赫兹波是非电离的。它对人体没有危害,也使这项技术成为非损伤测试(NDT)X射线解决方案的一个有力的替代品。

太赫兹创新成像技术
可进行无损检测和太赫兹波领域的研究

产品应用

  • 太赫兹源的特性

  • 无损检测

  • 生命科学

  • 科学仪器

产品优点

  • 视频速率

  • 高灵敏度

  • 高分辨率

  • 大范围

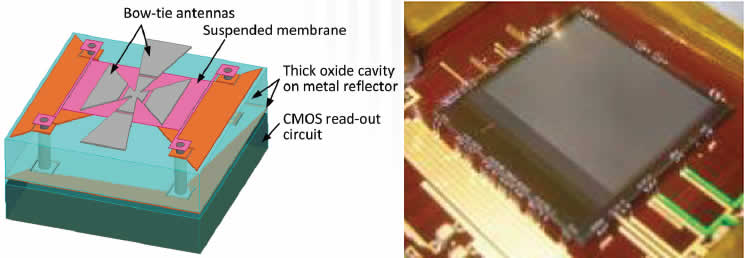

微测辐射技术

微测辐射计像素结构和天线耦合,微测辐射热计阵列传感器建立在CMOS ROIC上。

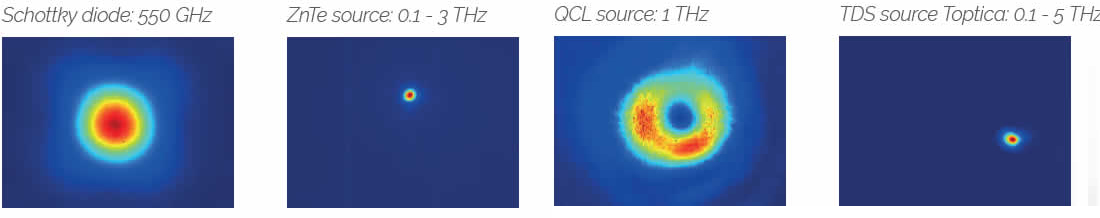

实验室:太赫兹光束特性

太赫兹相机是所有研发太赫兹波领域的实验室和研发机构必不可少的工具。可探索太赫兹在各种应用中的潜力,如医学成像、肿瘤学等。广泛的覆盖范围((0.1THz to 5THz)加上无与伦比的测辐射热传感器灵敏度使得太赫兹相机成为一个用于太赫兹激光源的可视化/鉴定的完美工具。

NDT/质量控制

此外,我们的太赫兹相机可以非常方便地对各种工业中使用的先进材料进行无损检测和工业质量控制。THz无险成像技术可以看到很多不可透视物质材料的内部缺陷。

我们的非接触式THz穿透成像系统可以通过观察材料,实时检测生产过程中零件内部的制造缺陷或材料缺陷。太赫兹成像技术是工业加工中检测材料如塑料,陶瓷,复合材料,聚合物,木材,纸板和纸张,纺织和纤维,皮革等等的最有效的工具。

易于操作的控制软件

  • 通过USB3直接接入

  • 动态黑色参考

  • 照明校正

  • 软件开发工具包

  • 提供LabVIEW驱动程序

产品特性

型号 STI-TZP STI-TZF
灵敏度 20 pW/ 每像素 30 pW/ 每像素
光谱范围 0.1 - 5 THz
传感器 320x240320x240像素微测辐射非制冷技术
传感器窗口 HRFZ -双面氩处理硅
像素大小 50 μm
帧速率 25 Hz
原始数据深度 16 bits
供电电压 USB 3.0

物镜范围

型号 Lens x0.25 Lens x1
材料 HRFZ – 硅 HRFZ – 硅
频率范围 0.1 - 5 THz 0.1 - 0.8 THz
放大倍数 x0.25 at 200 mm x1 at 100 mm
焦距 50 mm 50 mm
孔径 F/0.8 Numerical Aperture: 0.3
视场 64x48 mm at 200 mm 16x12 mm at 100 mm
AR镀膜 Parylene C Parylene C

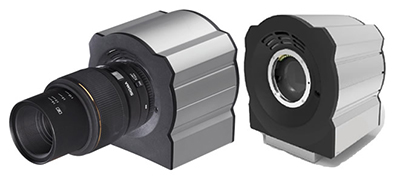

10000x7096 CMOS传感工业相机

STI-70是一款70兆像素的数码彩色相机,专为工业机器视觉、文档扫描、医学和科学成像而设计。它采用最新一代CMOS传感器制造,提供了优质的图像。iMDC70相机每3秒可提供一幅全分辨率图像,并能在窗口模式下达到更高频率的图像。配有一个USB3.0接口。它还具有对焦控制功能。

产品特性

  • 相机10000x7096像素,3.1μmx3.1μm

  • 带微透镜的CMOS卷帘式彩色传感器

  • 动态53DB

  • 全分辨率图像采集高达0.36图像/秒

  • 预览模式为2496x1774像素,10帧/秒。

  • USB3.0接口

  • 引航焦点和镜头功能

产品应用

  • 电路板检查、晶圆、平板显示器、液晶显示器

  • 航空摄影、航空航天

  • 科学研究

  • 医疗保健

  • 图书扫描和大型文件扫描

  • 体育与媒体

  • 食品与农业

  • 机器人和工业控制

  • 等……需要图像采集的地方

产品参数

型号 STI-70
图像抓取 CMOSIS CHR70
传感器 CMOS Bayer RGB, 卷帘
分辨率 10 000 (h) x 7 096 (v)
像素大小 3.1 μm x 3.1 μm
IR 过滤器 在镜头前面添加
光学格式 31 mm (h) x 22 mm (v) (~35 mm)
接口 F (Nikkor): - Focus electrical control for Nikon G lenses
输出 16位图像格式12位数字化
速度 0.36 i/sec.
灵敏度 0.15 A/W @ 555 nm (tbc)
信噪比 53 dB
快门速度 1 ms to 500 ms
白平衡 软件
非均匀性校正 软件
测试模式
图像采集 0.36 fps全分辩率;ROI可编程;
10 i/sec. 在预览模式下 (2496 x 1774 pixels)
同步方法 自由运行
曝光 M8接头信号曝光输出
温度感应器
接口 USB3.0接口
供电 12 VDC +/- 10%
功耗 6.6 W
运行温度 From 0°C to 40°C
尺寸 119 (L) x 134.5 (H) x 100.8 (P)
Weight: 1 kg without lens
标准 CE
安装 带Kodak螺丝的机械面板

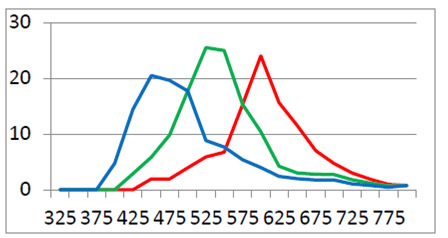

光谱响应

软件

STI-70 STI-70相机带有一个Windows SDK和一个允许配置相机参数和显示图像的查看器。

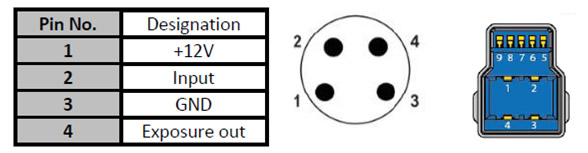

连接器

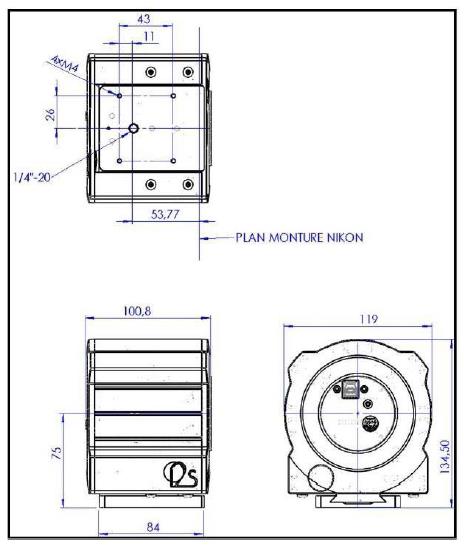

产品尺寸

10000x7096 CMOS传感器真彩工业摄像机

STI TrueColor是一款70兆像素的数码彩色相机,专为工业机器视觉、文档扫描、医学和科学成像而设计。它采用最新一代CMOS传感器,提供卓越的图像质量。每种颜色方案都是由70mpi像素组成的,这些像素可直接被传感器捕获用于演示图像。

产品特性

  • 10000x7096像素,3.1μm x 3.1μm

  • 真彩色模式/标准演示模式,分色方案

  • 无假彩色-无莫尔效应

  • 带微透镜的CMOS卷帘式彩色传感器

  • 动态53分贝

  • 每3张全分辨率图像/秒

  • 预览模式为2496x1774像素,10帧/秒。

  • USB3.0接口

  • 引航焦点和镜头功能

产品应用

  • 电路板检查、晶圆、平板显示器、液晶显示器

  • 科学研究

  • 医疗保健

  • 图书扫描和大型文件扫描

  • 食品与农业

  • 机器人和工业控制

  • 等……需要图像采集的地方

产品参数

型号 STI-TrueColor
图像捕获 CMOSIS CHR70
感应器 CMOS RGB,卷帘
分辩率 10 000 (h) x 7 096 (v)
像素大小 3.1 μm x 3.1 μm
IR 过滤 To be added at the front of the lens
光学格式 31 mm (h) x 22 mm (v) (~35 mm)
接口 F (Nikkor): - Niko G镜头聚焦电子控制
输出 16 位图像格式; 12位数字化
速度 0.28 i/sec.
灵敏度 0.15 A/W @ 555 nm (tbc)
信嗓比 53 dB
快门速度 1 ms to 500 ms
白平衡 软件
非均匀性校正 软件
测试模式 Yes
图像捕获 0.28全分辩率;ROI可编程;10 i/sec. 在预览模式下 (2496 x 1774 pixels)
同步方法 自由运行
曝光 M8接头信号曝光输出
温度感应器
接口 USB3.0接口
供电 12 VDC +/- 10%
功耗 6.6 W
运行温度 From 0°C to 40°C
尺寸 119 (L) x 134.5 (H) x 100.8 (P)
Weight: 1 kg without lens
标准 CE
安装 带Kodak螺丝的机械面板

光谱响应

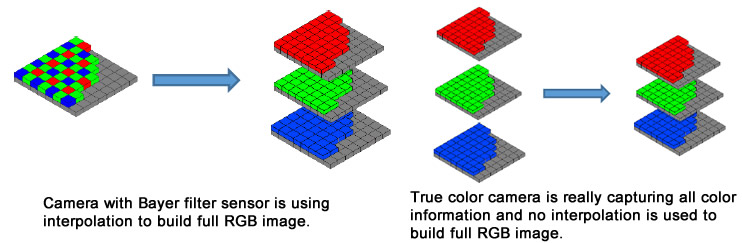

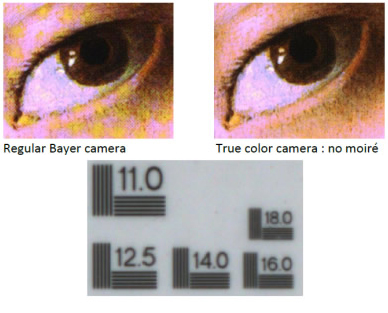

BAYER和TRUE COLOR对比

软件

STI-TrueColor 相机带有一个Windows SDK和一个允许配置相机参数和显示图像的查看器。

连接器
