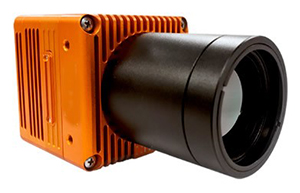

1.非致冷128x128pixels 中红外相机
产品特性
高速128x128像素红外相机，帧速率高达每秒4000张
可配置的ROI窗口（允许更快的帧速率）
高性价比和可靠性确保可在工业4.0产线中使用
多种工业应用: 如机器视觉、添加剂制造、工业过程监控、气体检测、光谱学、玻璃制造质量保证、无人机等。
典型应用
添加剂制造业
工业过程监控
机械视觉
气体和火焰检测
光谱学
玻璃制造质量保证
科学研究
汽车工业
家电制造业
冶金和钢铁工业
石化工业
玻璃制造业
产品参数
探测器类型VPD PbSe FPA 数字接口，自然冷却
像素128*128
像元50um
光谱范围1-5um
峰值波长3.7um
积分时间10-1000us，可选
A/D质14位
数据接口GE ： V2.0，多用途DI/DO连接器（触发输入/输出）
帧频2000Hz全像素
ROI开窗可实现更高帧频和闪拍
预热时间小于10s
供电以太网供电8W或者12VDC
机械接口M3/M4

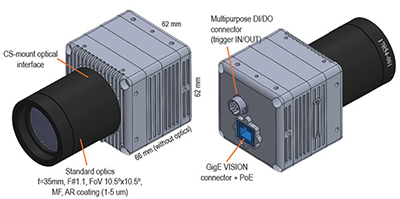

尺寸66x62x62 mm, 400 g
镜头S-mount,10.5ºx10.5º, f/1.1, 35 mm, 手动对焦；15.2º x 15.2º, f/1.2, 24 mm，可选
软件采集可视化软件
最小测温100°C
| 型号 | STN-16K | STN-16K+ |
| 最大帧速率 | 2000帧每秒 @ 128×128 使用嵌入式ROI窗口功能可提高帧速率 | 4000帧每秒 @ 128×128 使用嵌入式ROI窗口功能可提高帧速率 |
| 窗口模式 | 128×128/ 64×64 (FPA中心) /32×32 (FPA中心) /1×128 (FPA中心) | ROI的大小和位置：可通过软件配置 |
| 采集方式 | 128×128:隔行模式,64×64, 32×32, 1×128: 快照获取 | 所有模式: 快照获取 |
| NUC 修正表 | 软件修正 | 硬件修正 (4个存储表) |
| 数据传输模式 | RAW 数据， 14位t | 可选：–原始数据，14位/–NUC校正，16位/–高速模式RAW/NUC:12位 |

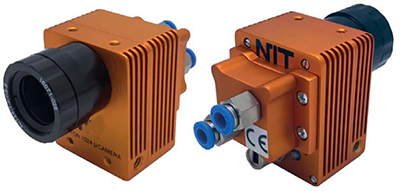

2.非制冷中红外(1-5um) 相机
产品特性
非制冷中红外相机，防护等级IP67，带工业USB连接和1kHz帧速率。
尺寸小、价格低、集成方便。
典型应用
工业过程监控（焊接，切割等）
工业自动化
激光加工监控
气体和火焰检测
机械视觉
OEM工业集成
汽车工业
家电制造业
冶金和钢铁工业
玻璃制造
石化工业
产品参数
型号：STN-1024
工业用小型非制冷红外MWIR相机
探测波段：MWIR（1-5um）
检测峰值波长：3.7um
焦平面分辨率：32x32（1024像素）
用于1-pt偏移校正的快门
集成时间：通过软件调整（100-500 us）
最大帧速率：1000Hz（低频也可）
快照图像采集
电气接口：USB供电，背部装有工业级M12迷你USB连接器（可选：连接器在底部）
通信接口：USB 2.0，高速（高达480 Mbps）
数据传输：原始数据，10位
镜头：f=24mm，f#1.2，视场10.2°×10.2°（IP67防护等级）
可选镜头：f=48mm，f#1.6，视场5.1°×5.1°（IP67防护等级）
集成温度传感器

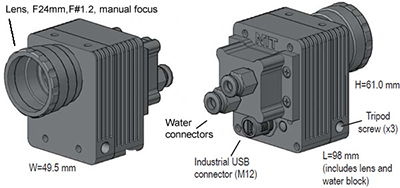

尺寸（mm）：98.0（长）x 49.5（宽）x 61.0（高）（背面连接器）
体重：250克
最低检测温度：100°C
防护等级IP67的金属外壳带CS光学接口
水封和DLC涂层可用于恶劣环境
软件包括：NIT软件套件（可视化软件采集）
可提供定制软件开发的DLL

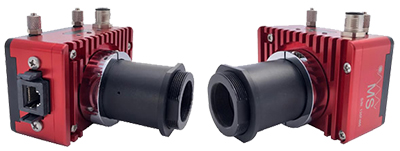

3.在线红外成像监测系统（激光，电弧焊、激光熔覆、WAAM等工业加工）
工业加工在线红外成像监测系统
持续监测和测量熔池和热影响区（HAZ）几何形状
确保质量监控
允许同轴集成和离轴操作
独立运行
二级警报配置，PC数据记录
主要应用：激光焊接、激光熔敷、熔覆、微波辅助焊等
| 型号 | STN-I3MS |
| 组件 | 带实时处理电子设备和水锁接线盒的红外摄像机、多I/O电缆（3米）、24V直流电源；用于系统配置、数据记录和日志文件分析的软件包；用于光学校准的红外发射器 |
| 制程兼容性 | 激光，氩弧焊, LMD, 激光熔覆, WAAM等 |
| 机械集成 | 同轴和离轴操作。 |
| 激光光学兼容性（同轴集成） | 需要从加工区传输大于1.1um红外信号到光学端口 |
| 输出 |
模拟信号输出 (0 - 10 VDC) 与熔池/热影响区宽度成比例 跨度可配置 |
| 尺寸 (mm) | 红外相机: 88x60x92 mm 连接盒: 124.5x102x28mm |
| 重量 | 0.5 kg |
| 电源 | 24 VDC, 6 W; 含电源 |
| 成像透镜 | CaF2，f=50 mm，f#2.25，带手动对焦机构（其他焦距可选） |
| 机械外壳（相机） | 防护等级IP67带嵌入式散热器的机械外壳，嵌入式水锁，用于空气/水冷却 |
| 机械接口（光学元件正面） | C-mount带埋头螺纹，用于紧密调整 |
| 像素视场分辨率 | 同轴：取决于安装在激光光学系统中的光学系统离轴：视场=3.7°×3.7°（焦距f=50 mm） |
| 红外相机 |
VPD PbSe摄像机，64x64像素（像素尺寸：50um） MWIR响应（1-5um），帧速率1000帧/秒 |
| 通讯端口 | 千兆以太网 (RJ-45) |
| 软年 | 采集和配置软件v.1.0；可视化软件v.2.1 |
| 电脑配置最低要求 |
带i5处理器的PC，RAM内存：8 GB 可用硬盘：1 GB，操作系统：Windows 10或更高版本（32/64位） |
| 过程监控配置 | 可选配置：手动、轨道、连续轨道长度（轨道模式）、警报级别、警报延迟激光延迟和自动检测 |
| 指标 | 熔池/热影响区宽度、红外图像、激光状态、警报（2个警报级别） |
| 其他特点 |
激光开/关数字输入（光耦合）；监控报警数字输出（光耦合）； 过程数据记录，圆形和矩形区域（ROI） |
| 配件 | 3-color light pole indicator三色灯极指示 |

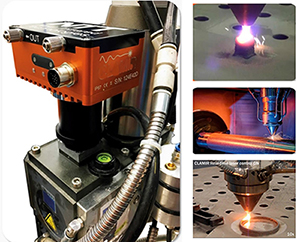

4. LMD/熔覆过程中激光功率的闭环控制
连续监测和测量熔池几何形状
全程激光功率闭环控制，确保质量和可重复性
可兼容大多数激光光学元件和粉末
简易机械集成，配置快捷
运行过程中无需重新配置
主要应用：LMD和熔覆
| 型号 | STN-C |
| 组件 | 带实时处理电子设备和水锁接线盒的红外摄像机、多I/O电缆（3米）、24V直流电源；用于系统配置、数据记录和日志文件分析的软件包；用于光学校准的红外发射器 |
| 制程兼容性 | 激光熔覆 |
| 激光光学兼容性（同轴集成） | 需要从加工区传输大于1.1um红外信号到光学端口 |
| 输出 | 模拟信号输出 (0 - 10 VDC) 与熔池/热影响区宽度成比例，跨度可配置 |
| 尺寸 (mm) | 红外相机: 88x60 mm 连接盒: 124.5x102x28mm |
| 重量 | 0.5 kg |
| 电源 | 24 VDC, 6 W; 含电源 |
| 成像透镜 | CaF2，f=50 mm，f#2.25，带手动对焦机构（其他焦距可选） |
| 机械外壳（相机） | 防护等级IP67带嵌入式散热器的机械外壳，嵌入式水锁，用于空气/水冷却 |
| 机械接口（光学元件正面） | C-mount带埋头螺纹，用于紧密调整 |
| 像素视场分辨率 | 取决于安装在激光头上的光学系统和气嘴的直径 |
| 红外相机 | VPD PbSe摄像机，64x64像素（像素尺寸：50um），MWIR响应（1-5um），帧速率1000帧/秒 |
| 通讯端口 | 千兆以太网 (RJ-45) |
| 软年 | 采集和配置软件v.2.0；可视化软件v.2.1 |
| 电脑配置最低要求 | 带i5处理器的PC，RAM内存：8 GB，可用硬盘：1 GB，操作系统：Windows 10或更高版本（32/64位） |
| 过程监控 | 可选模式：自动、手动、 |
| 指标 | 熔池宽度、激光功率、红外图像，激光状态 |
| 其他特点 | 激光开/关数字输入（光耦合）；监控报警数字输出（光耦合）；过程数据记录，圆形和矩形区域（ROI） |
