电光Q开关电源/电光Q开关驱动器

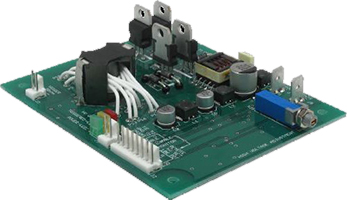

STQBD系列电光Q开关电源

STQBD系列电光Q开关电源是一款体积小、稳定性好的高重复率的电源，有退压式和升压式两种输出方式，高达0.5nF带负载能力，可用来驱动铌酸锂、BBO和DKDP等电光Q开关

主要特点

• 紧凑的OEM设计

• 高达6 kV的输出电压

• 可以较长的电缆连接工作

• 高达100 kHz脉冲重复率

• 高达0.5nF的负载

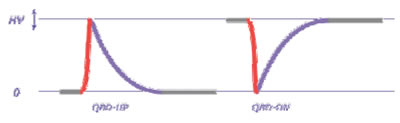

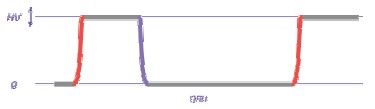

• 升压式和退压式的输出波形

主要技术参数

型号命名规则：STQBD-XXYY-ZZ

• XX – 最高输出电压，x100V。如20为最高输出2kV，50为最高输出5kV。

• YY  - 最低输出电压，x100V。如12为最高输出1.2kV，20为最高输出2kV。

• ZZ – 输出波形。UP为升压式，DN为退压式。

常用的标准规格有：STQBD-6024-UP/DN, STQBD-5020-UP/DN，STQBD-4016-UP/DN，STQBD-3012-UP/DN，STQBD-2008-UP/DN，输出电压范围0.8到6kV，是可调的。

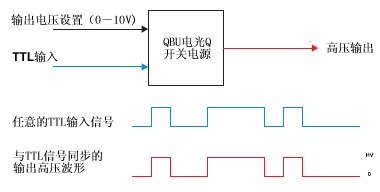

STQBU系列电光Q开关电源

STQBU系列电光Q开关电源是一款体积小、稳定性好的高重复率的多功能电源，方波输出，高达0.5nF带负载能力，可用来驱动铌酸锂、BBO和DKDP等电光Q开关

主要特点

• 紧凑的OEM设计

• 高达5 kV的输出电压

• 可以较长的电缆连接工作（电缆长达3米）

• 高达100 kHz脉冲重复率

• 高达0.5nF的负载

• 方波输出

主要技术参数

型号命名规则：STQBD-XXYY

XX – 最高输出电压，x100V。如20为最高输出2kV，50为最高输出5kV。

YY  - 最低输出电压，x100V。如12为最高输出1.2kV，20为最高输出2kV。

常用的标准规格有：STQBD-5020，STQBD-4016，STQBD-3012，STQBU-2008，输出电压范围0.8到5kV，是可调的。

STQBU-BT系列Series电光Q驱动电源

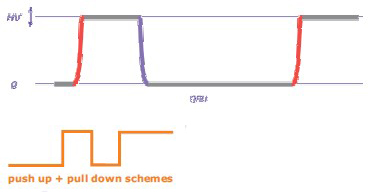

STQBU BT系列由五个不同的电光Q驱动器组成，其输出电压和覆盖范围可达6.0KV。具有高重复率和快速过渡的特点。电源模块可在三种不同模式下操作（下拉模式（=常开）、上推模式（=常关）和外部同步模式（=外部低压信号重复），此型号适合实验室使用。

主要特点

• 上推下拉简易操作

• 输出电压高达6KV

• 重复频率高达50 kHz（CW）

• 脉冲宽度从1us到DC

• 20 ns上升/下降时间

• RS-232接口

主要参数

STQBU-BT-5020在内部同步模式下连续运行的，其性能如下：

使用外部同步模式时性能最高。在轻负载电流模式（=短时间操作）下，性能可增加约两倍在负载电容低电压工时频率可达到100KHz。高负载时电容性能会降低。

型号说明：STQBU-BT-XXYY型

• STQBU-BT–STQBU-BT系列EO Q开关驱动电源

• XX–最大输出电压20-60（2-6kV）之间

• YY–最小输出电压12-20（1.2–2.0kV）之间

我们以下五种标准产品：

• STQBU-BT-6024

• STQBU-BT-5020

• STQBU-BT-4016

• STQBU-BT-3012

• STQBU-BT-2008

选项

可根据输出电压范围在选取型号: STQBU-BT-6024 (2.4-6 kV), STQBU-BT-5020 (2-5 kV), STQBU-BT-4016 (1.6-4 kV), STQBU-BT-3012 (1.2-3 kV), STQBU-BT-2008 (0.8- 2 kV).

STQBX-08系列任意波形电光Q驱动电源

主要应用

• 光束偏转和控制

• 光强控制

• 非光学应用: PLZ, MEMS 等

主要特性

• 输出电压高达 800V

• 上升和下降时间 < 1us

• 重复频率高达 1MHz (和负载和电压相关)

• PCB和带封装版本

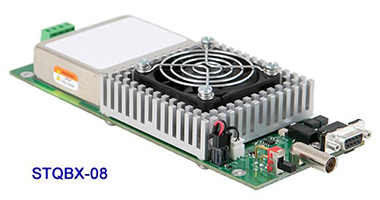

STQBX-08是一款专用普克尔合的驱动电源，专为连续调节普克尔盒的电压而设计。驱动电源基于电压放大器原理图，最大输出电压为800V（可根据要求提供1600V及以下电压），放大倍数为100:1。驱动电源采用嵌入式风扇强制风冷。我们可提供PCB和带封装两种版本的驱动电源。

接口

外观尺寸图

STG-551系列电光Q开关电源

STG系列电光Q开关电源用于电光Q开关的激光器中，既可以作为独立的电源来用，也可以是OEM版的电源集成到用户的激光器电源中，使用方便灵活。该电源的脉冲上升时间只有几个ns，特别适合需要窄脉宽的脉冲激光器。

我们将高质量的部件集成到我们的设计中，以最大限度地提高寿命、安全性和可靠性。电光Q开关驱动器有多种配置可选:台式驱动器、集成系统或OEM版本，也可提供不带外壳的OEM电路板。我们的紧凑型电光Q驱提供许多只在更大型、更昂贵的设备上才有的功能。前面板提供全系列的控制按钮，包括一个高压开关，本地高压调整和LED状态指示灯(用于指示通电、触发和高压开)，一个远程控制接口用于便捷的单点连接至所有驱动功能，允许通过外部电位计或者电压输入实现远程高压调整、高压开关和高压信号监控。使用长寿命的器件，包括混合集合物电容和专门为美国海军设计的降额规范，确保超低的器件应力，带短路保护的驱动器稳定可靠，且测试温度条件为:-40℃--70℃。该驱动器输出电压为1.5kV~4kV，上升沿/下降沿时间小于6ns，重频可达2.5kHz，抖动小于100ps.台式驱动器尺寸10 x 12 x 5cm，而OEM式驱动器的尺寸仅有8x8x2.5cm。适用于商业、军事和科学的Q开关激光系统以及超快激光脉冲选择的再生放大器等应用。

STG系列Q开关电源列表

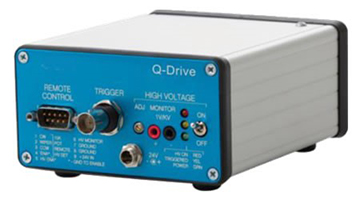

STG-551Q开关电源特别为产品开发、教学和研究实验室设计。该电源尺寸紧凑100x125x50 mm（5x5x2”），带有全套控制、指示灯和遥控功能。通过外接24VDC电源（包括电源适配器）来工作。

此电源的独特特点是其差分双极性输出降低了对大地的电压和电击的危险，这个特点对于实验室使用环境非常重要。防短路设计。

该电源全部采用低应力，高质量的零件设计的可靠性与低组件应力，符合美国海军降额标准的设计。

激光器中使用的OEM版本具有同样的性能。

主要特点

• 4-7ns，1.5-4.5kV，1Hz-4.5kHz

• 50欧姆隔离触发器

• 前面板控制设定电压和功率

• DB-9连接器，带：电压监视器、远程设定点、电压开/关

• 功率、高压和触发器的状态LED显示

主要优势

• 前面板或远程控制

• 短路保护输出

• 易于集成OEM版本

• 电磁屏蔽外壳

主要应用

适用于以下行业研发调Q激光器：-医学和皮肤科； 成像；雕刻；金属切割；微加工；测距；全息成像。

主要技术参数

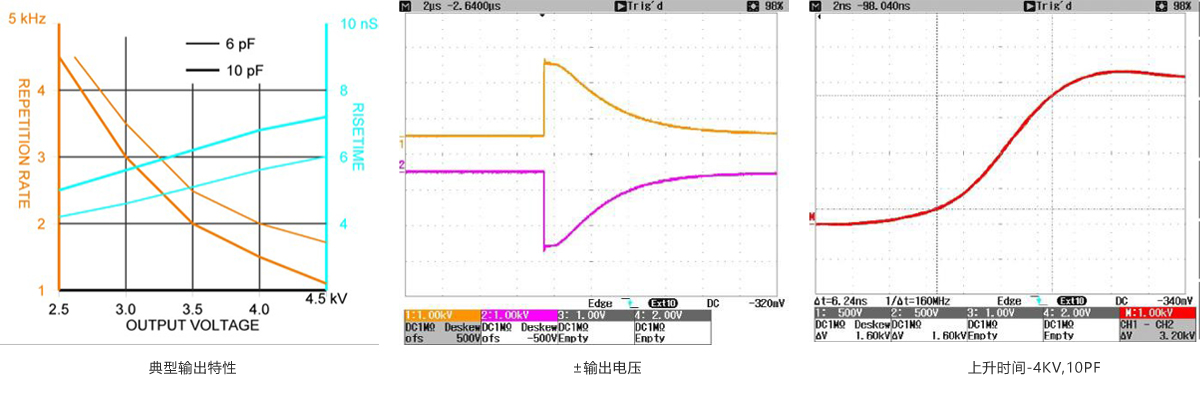

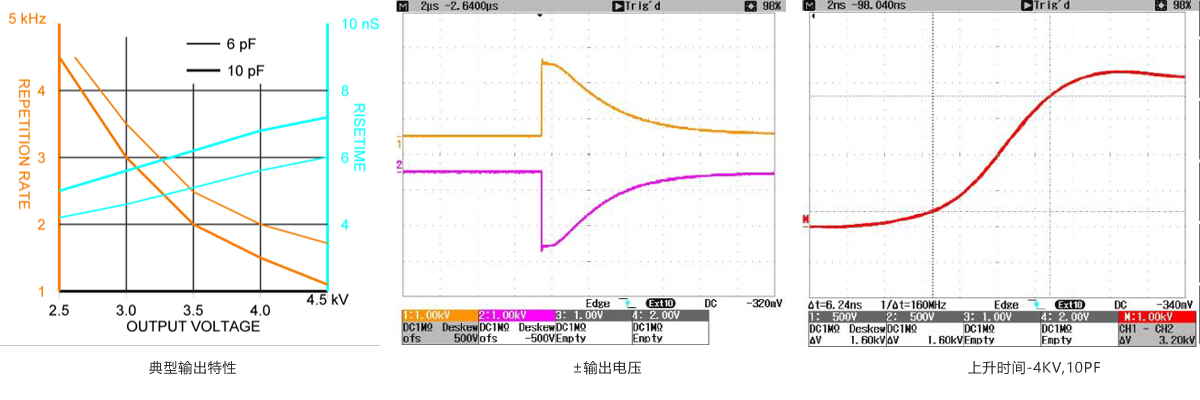

典型输出特性；±输出电压；上升时间-4kV,10pF

STG-551-OEM普克尔盒电源

OEM版本是一种低成本、性能优良的普克尔盒电源，可用于Q开关激光器系统。此电源封装在一个尺寸为100x83毫米的电路板上。它是一个完全独立的电源可以控制所有电路，需外接一个24V直流电源和一个触发信号来工作，可负载50 pF。我们可为各种应用提供不同类型的电源。

主要特征

• 4-7ns，1.5-4.5kv，1Hz-4.5kHz性能

• 50欧姆隔离触发器

• 电压监测器

• 电源、高压和触发器的状态LED显示

• 远程开/关和电压设定值

• 双极平衡输出

• 24伏直流输入电源

• 可提供实验室版本

主要应用
医疗和皮肤科激光设备; 成像; 雕刻; 金属切割; 微加工；测距；全息成像。

主要成像

典型输出特性；±输出电压；上升时间-4kV,10pF

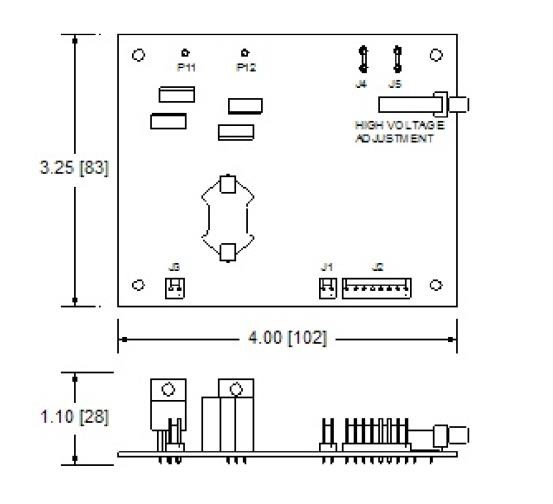

布局图：驱动板尺寸

STG-R200-OEM普克尔盒电源

此OEM版本是一种低成本、性能优良的普克尔盒电源，可用于再生放大器和固态激光器中肪冲选择应用。该驱动在1/4波电压可高达2.5ＫＶ和200ＫＨｚ的脉冲频率，突发模式时更高达1ＭＨｚ。此电源在快速上升和下降时产生平顶波形。因需使用外部电源，要求留有一定的热负载空。为了安全起见，触发器输入也需要与电源的电流隔离。尺寸为115x90x30 mm（4.5x3.5x1.2”）的电路板安装在铝板上可通风冷却，用户也可连接水冷制板在铝板上。R200也可做成一个19“机架交钥匙集成的台式版本。

主要特点

• 4-7ns上升和下降时间

• 0-2.5kV输出电压

• 0-200 kHz重复率

• 250 ns 3 s脉冲宽度

• 双极平衡输出

主要优势

• 可提供带外壳的交钥匙系统版本

• 低成本高性能

• 可风冷或水冷

• 结构紧凑

主要应用

金属切割；焊接；玻璃和蓝宝石切割；光谱学。

主要参数

*安装板应连接到导热表面进行冷却或连接到冷板进行水冷。

典型输出特性，布局图

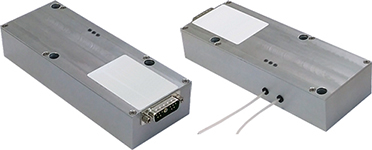

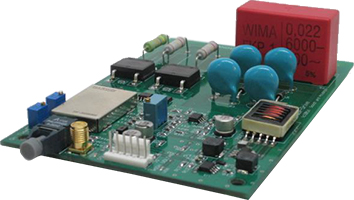

STG-QDP50-OEM普克尔盒电源

此OEM是一款紧凑的普克尔盒电源可用于灯泵浦激光器中。该电源是为无相位延迟板的激光器的调Q应用而设计。一触发就会施加高压抑制激光输出。经过预设的延迟后，电源由一个快速的负脉冲打开使激光输出，然后再返回到高电压以抑制额外的激光。
与常规使用的电压相比，QDP-50被证实可以提高普尔克盒的激光输出功率和使用寿命。它可以通过SMA连接器或可选的光学输入来触发，以提高抗噪性。

此电源尺寸为140x92x32mm，采用集成高压电源电路，可远程电压监测（1V/kV）和关机。

主要特点

• 1.2-4.0KV可调输出电压

• 0-50Hz重复频率

• 400μs开启时间（可调）

• 160-200μs延迟脉冲（可调）

• 下降时间（延迟脉冲）小于10 ns

• 标准SMA触发器输入

• 光触发输入（可选）

主要优势

• 延长普克尔盒寿命

• 低成本高性能

• 集成高压电源

• 结构紧凑

主要应用

• 医用激光

• 工业激光器

• 蚀刻/标记

主要参数

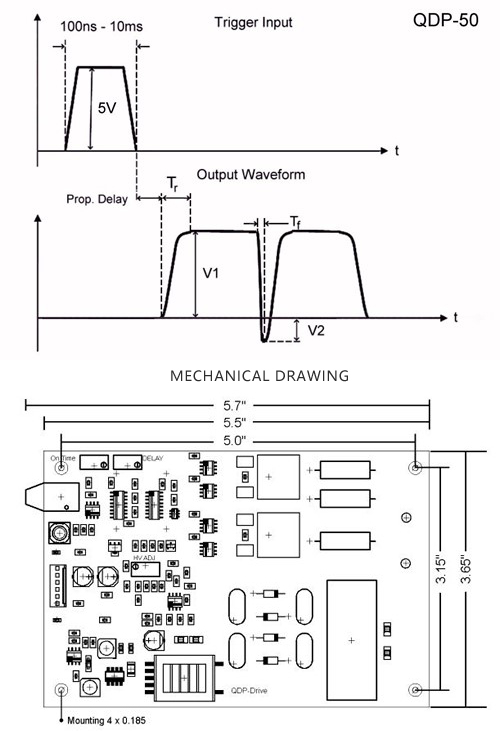

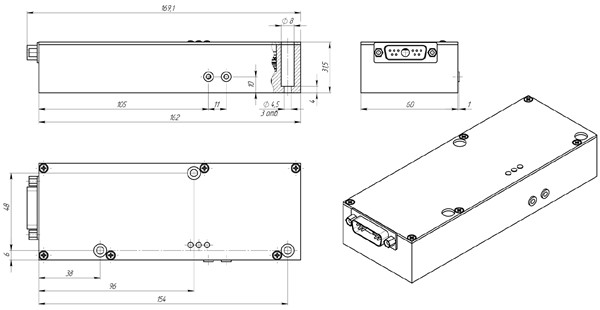

外观尺寸图

STG-HVR OEM普克尔盒电源

此OEM电源用于高重复率超快激光再生放大器中脉冲选择应用。HVR驱动器可以在1/4λ波电压或1/2λ电压下驱动普克尔盒 ，最高电压和频率可达7.5kv和200khz。此电源在快速上升和下降时产生平顶波形。因需使用外部电源，要求留有一定的热负载空。此电源尺寸为136.5x178x70毫米（5.375x7.0x2.8英寸）带有用于对流冷却的标准散热器，既可风冷也可水冷以提高重复频率。

我们可为各种应用提供不同类型的电源。开/关触发可以是标准TTL信号，也可提供其他选项的光触发输入方式。我们也可按您的要求提供定制电源。可提供远程监控、远程关机和超温指示器等选项。

主要特点

• 0 200 kHz重复脉冲

• 7.5KV输出电压

• 10 15 ns上升和下降时间

• 250 ns 3μs脉冲宽度

• 双极平衡输出

主要好处

• 结构紧凑

• 热负荷小

• 易于集成

主要应用

• 金属切割

• 焊接

• 玻璃切割

• 蓝宝石切割

• 光谱学

主要参数

注释:

需要两个外部高压电源；一个正输出，一个负输出。例如，要实现6KV输出，需要±1500VDC输入。

1. 高压电流要求由脉冲宽度和重复频率决定。上升和下降时间随输出电压而变化；电压越高，上升和下降时间越长。

2. 对流冷却，最大重复频率为25kHz@7.5KV,37.5KHz@6kV和50kHz@5kV。水冷式，制冷机设定为24°C，额定流量为1.5加仑/分钟（6升/分钟）。

注意事项

1. 不要将输出接地，否则会损坏电源。

2. 施加高压输入之前，必须接通低压电源。

3. 开/关触发器不得重叠，否则会损坏电源。

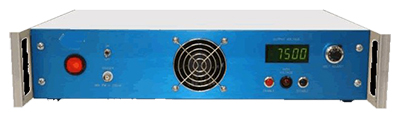

STG-HVR-SYSTE普克尔盒电源

HVR系统是一个带钥匙集成的用于高重复率超快激光再生放大器脉冲选择的开关的电源控制系统。

电源在1/4波或1/2波电压下驱动普克尔盒，电压和频率最高可达7.5kV和200 kHz。此电源在快速上升和下降时产生平顶波形。此电源工作范围在88-264VAC，50-60Hz只需要外接一个交流电源用TTL信号来控制。此电源内置数字电压表用户可在电源开启前设置输出电压，另外为了增加安全性还配有单独的高压启用/禁用按钮。安装了单独的触发器开关用来脉冲控制，同时可禁用后面板的高电压输出连接器。

此电源是一台台式电源采用标准483mm（19“）机架外壳。同时配备了高达50KHZ的强制风冷或高重复率的水冷。我们可按客户提供光触发、遥控、超温指示等要求定制电源。

主要特点

• 0-50 kHz重复频率 风冷)

• 0-200 kHz 重复频率 (水冷)

• 1.0-7.5 kV 输出电压

• 10-15 ns 上升和下降时间

• 250 ns-3 us 脉冲宽度

• 双极平衡输出

• 标准的 483mm (19”)外壳

• 尺寸: 432x381x95.25mm (17x15x3.75”)

主要优势

• 交钥匙系统

• 内置数字电压表

• 易于集成

• 灵活的设计

主要应用

• 金属切割

• 焊接

• 玻璃切割

• 蓝宝石切割

• 光谱学

主要参数

我们在高达100 pF的负载下进行了测试，证明上升/下降时间小于40 ns

标准输出配置

STHVSW03-OEM电源

STHVSW03是专门用于皮秒和飞秒激光器的普克尔盒驱动电。主要应用是脉冲选择和再生放大器控制。最大输出电压为2kV，输出电压下为1.5KV时最大重复频率1MHz时，在< 1.0kV输出电压下为2MHz。根据负载电容和驱动器不同配置，转换时间最快可达5-7ns。脉冲宽度< 15ns（固定），100-2000ns（客户选调）。接口类型有模拟和RS-485同时可提供可用于Windows®7系的软件。

此电源结构紧凑（约0.3dm3）,通过底面的传导冷却和嵌入式高压电源（电源输入为+24V DC）是其优势。

主要参数

• 双极输出方面（详见技术说明部分

• 最大脉冲重复率取决于脉冲幅度，脉冲幅度和脉冲重复率不能同时达到最大值

• 10-90%水平，负载电容在11pF时

• 可根据客户要求的参数进行更改

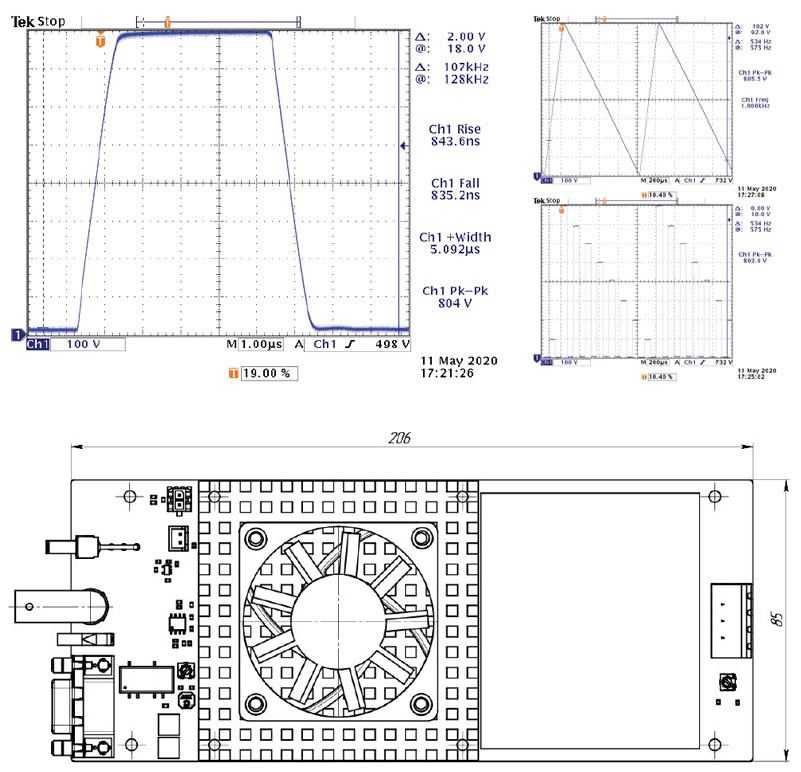

外形尺寸图

主要性能

电源的性能（即最大可能的重复率）取决于负载电容、脉冲幅度和冷却系统的性能，受内部温度（建议不超过80-90°C晶体管温度）和电流消耗（建议不超过5A电流消耗）的限制。

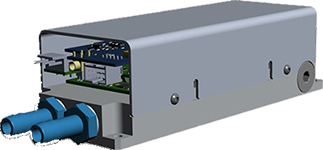

STHVSW04-OEM电源

STHVSW-04-OEM是专门用于皮秒和飞秒激光器的普克尔盒驱动电源。主要应用是脉冲选择和再生放大器控制。最大输出电压为4kV；最大重复频率为4MHz，输出电压约为1.6kV；最大重复频率为1MHz，输出电压约为3.2kV。其目标性能如下：

• 1.6kV，4MHz，< 300W功耗

• 3.2kV，1MHz，< 300W功耗

根据负载电容和驱动器的不同配置，转换时间最快可达5-7ns。脉冲宽度< 15ns（固定），100-2000ns（客户选调）。电源需要配备高压和低压电源，高压直流输入应为双极。低压电源为24VDC，电流小于2A，模块水冷。可根据客户要求提供不同配置的进水口。接口类型为模拟和RS-485，同时可提供用于Windows®7系统的软件。

主要参数

• 双极输出方面（详见技术说明部分

• 最大脉冲重复率取决于脉冲幅度，脉冲幅度和脉冲重复率不能同时达到最大值

• 10-90%水平，负载电容在11pF时

• 可根据客户要求的参数进行更改

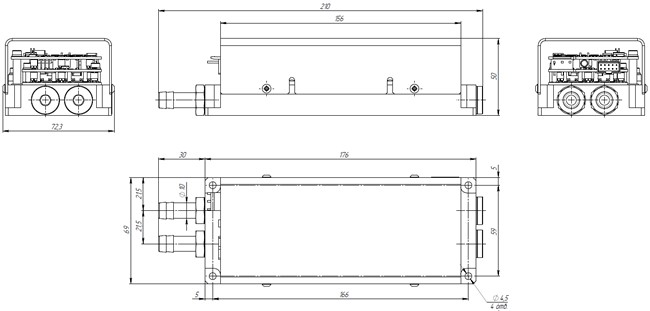

外形尺寸图
