声光偏转器 AODF

声光偏转器 AODF

时间:2021-10-11 类别:声光电光器件 关注:5136
声光偏转器 (AODF)是在一定角度范围地扫描光束或者精确控制输出光的角度的一种装置。通过改变偏转器射频驱动频率,就可以被改变偏转角度,即通过衍射光束倾斜的角度。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

STG系列声光偏转器

声光偏转器(AOBD)能精确控制射频驱动频率调谐的光束的角度。针对1D和2D扫描,通过固定角度的光束偏转可以在非常小的角度范围内分辨出多达2000个光斑。扫描速度在几微秒内。

根据声光相互作用机制,布喇格声光衍射光束偏转角 (即衍射光与入射光之间的夹角)为:Δθ=(λ/n*vS)Δf;式中,λ、n、vS、Δf分别为真空中光波长、声光晶体折射率、声光晶体中的声速、声光晶体中声波频率变化量。

声光偏转器

很明显,通过改变驱动频率可以改变衍射光的偏转角。声光偏转器就是利用该原理,非常精确地将入射光通过声光衍射效应使其在一定角度范围内进行光学扫描。

光束偏转器在全角度扫描上具有高度均匀的衍射效率和在材料处理和数字成像等扫描应用中具有一致的功率吞吐量。我们的器件光学材料是二氧化碲适用于可见光和近红外(近红外)波长的应用。为了在紫外线(UV)中实现最佳传输,我们也提供熔融石英和石英晶体等产品。对于宽频带应用,我们使用单纵模方法,换能器内是相控阵列的压电元件。同时我们利用平行切线离轴相互作用,实现了低剪切挠度下的高效率。

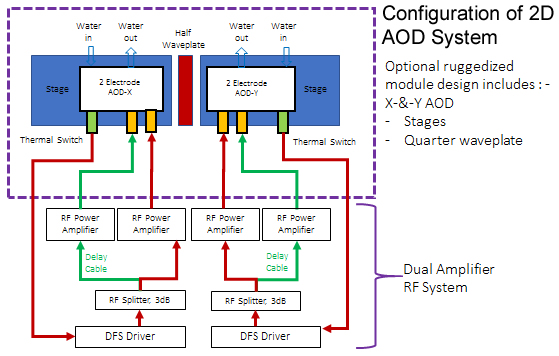

2个声光偏转器可以组成快速2D光束扫描,特别适合于PCB的激光钻孔,我们已经有很成熟的技术方案在PCB钻孔得到成功应用。主要器件是声光调制器4130或4170,加上双路声光电源。如需要详细方案,请与我们联系。

声光偏转器

我们的标准型号如下:

型号 波长 扫描角度 有效通光孔径 工作频率 光学材料
AOBD 4200-UV 266nm 10.3mrad 1.0x60.0mm 135-265MHz 熔融石英
AOBD 2690-UV 266-355nm 4.9mrad 7mm 100-432MHz 蓝宝石
AOBD 4130 355nm 1.85mrad 10mm 130MHz 石英晶体
AOBD 4170 355nm 4.9mrad 7mm 130-210MHz 石英晶体
AOBD 4100-UV 364nm 29.5mrad 4.0x14.0mm 75-125MHz 二氧化碲
AOBD 4090-7 440-530nm 44mrad 8.5mm 60-115MHz 二氧化碲
AOBD 4200-VI 442-488nm 29.5mrad 4.8mm 150-250MHz 二氧化碲
AOBD 4100-VI 488nm 39.5mrad 4.0-14mm 75-125MHz 二氧化碲
AOBD 4080-13 635nm 8.2mrad 2mm 76-84MHz 二氧化碲
AOBD 4085 750-1064nm 42.5mrad 15mm 55-110MHz 二氧化碲
AOBD 4055-4 780-980nm 44.3mrad 3.5x14mm 35-70MHz 二氧化碲
AOBD 4210-IR 830nm 27.6mrad 2.0-6.0mm 140-280MHz 二氧化碲
AOBD 4090-6 1064nm 56mrad 2mm 72.5-107.5MHz 二氧化碲
AOBD 4075-IR 1065-1100nm 8.1mrad 2.5mm 59-91MHz 二氧化碲
AOBD 4070 9.4 μm 60mrad 9mm 50-90MHz

下表是一些旧型号声光偏转器,如有需要,请联系我们。

型号 简述 驱动器
45035-3-6.5DEG-1.06 TeO2,1064nm波长,25-45MHz,3mm孔径,32mrad偏转,90点分辨率, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
64025-45-2ASVCO-1
64025-45-2AMVCO
45035-3-6.5DEG-1.06-XY TeO2, 1064nm, 25-45MHz, 3mm孔径, 32mrad 偏转, 90点分辨率, 2W射频功率 64020-200-2ADSDFS-A-2
64020-200-2ADMDFS-A(2X)
64025-45-2ASVCO-2
64025-45-2AMVCO (2X)
45035-5-6.5DEG-1.06 TeO2, 1064nm, 25-45MHz, 5mm孔径, 56mrad 偏转, 150点分辨率, 4W射频功率 64020-200-4ADSDFS-A
64020-200-4ADMDFS-A
64025-45-4ASVCO-1
64025-45-4AMVCO
45035-5-6.5DEG-1.06-XY TeO2, 1064nm, 25-45MHz, 5mm孔径, 56mrad 偏转, 150点分辨率, 4W射频功率 64020-200-4ADSDFS-A-2
64020-200-4ADMDFS-A(x2)
64025-45-4ASVCO-2
64025-45-4AMVCO (x2)
45050-5-6.5DEG-.8 TeO2, 780-850nm, 35-65MHz, 5mm孔径, 65mrad 偏转, 225点分辨率, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21035-65-2ASVCO-1
21035-65-2AMVCO
45050-5-6.5DEG-.8-XY TeO2, 780-850nm, 35-65MHz, 5mm孔径, 65mrad 偏转, 225点分辨率, 2W射频功率 64020-200-2ADSDFS-A-2
64020-200-2ADMDFS-A(x2)
21035-65-2ASVCO-2
21035-65-2AMVCO (x2)
45050-6-.83 TeO2, 780-850nm, 35-65MHz, 6mm孔径, 68mrad 偏转, 291点分辨率, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
64035-65-2ASVCO-1
64035-65-2AMVCO
45070-5-6.5DEG-.63-XY TeO2, 633nm, 50-90MHz, 5mm孔径, 67mrad 偏转, 300点分辨率, 2W射频功率 64020-200-2ADSDFS-A-2
64020-200-2ADMDFS-A(2x)
64050-90-2ASVCO-2
64050-90-2AMVCO (2x)
45070-6 TeO2, 633-850nm, 50-90MHz, 6mm孔径, 72mrad 偏转, 388点分辨率, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
64050-90-2ASVCO-1
64040-90-2AMVCO
45100-5-6.5DEG-.51 TeO2, 440-530nm, 75-125MHz, 5mm孔径, 78mrad 偏转, 375点分辨率, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
64075-125-2ASVCO-1
64075-125-2AMVCO
45100-5-6.5DEG-.51-XY TeO2, 440-530nm, 75-125MHz, 5mm孔径, 78mrad 偏转, 375点分辨率, 2W射频功率 64020-200-2ADSDFS-A-2
64020-200-2ADMDFS-A(X2)
64075-125-2ASVCO-2
64075-125-2AMVCO (x2)
45100-6 TeO2, 440-530nm, 75-125MHz, 6mm孔径, 87mrad 偏转, 485点分辨率, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
64075-125-2ASVCO-1
64075-125-2AMVCO
46080-1-1.06-LTD TeO2, 1064nm, 70-90MHz, 1mm孔径, 20mrad 偏转, 1.5W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21065-95-2ASVCO
21065-95-2AMVCO
46080-1-.85-LTD TeO2, 700-1100nm, 70-90MHz, 1mm孔径, 16mrad 偏转, 1W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21065-95-1ASVCO
21065-95-1AMVCO
46080-1-LTD TeO2, 450-800nm, 60-100MHz, 1x4mm孔径, 14.6mrad 偏转, 1W射频功率 64020-200-1ADSDFS-A
64020-200-1ADMDFS-A
21060-100-1ASVCO
21060-100-1AMVCO
46080-2-1.06-LTD TeO2, 1064nm, 70-90MHz, 2mm孔径, 20mrad 偏转, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21065-95-2ASVCO
21065-95-2AMVCO
46080-2-.85-LTD TeO2, 700-1100nm, 65-95MHz, 2mm孔径, 16mrad 偏转, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21065-95-1ASVCO
21065-95-1AMVCO
46080-2-LTD TeO2, 450-800nm, 60-100MHz, 2mm孔径, 14.6mrad 偏转, 1.25W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21060-100-2ASVCO
21060-100-2AMVCO
46080-3-.85-LTD TeO2, 700-1100nm, 65-95MHz, 3mm孔径, 16mrad 偏转, 2W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21065-95-2ASVCO
21065-95-2AMVCO
46080-3-LTD TeO2, 450-800nm, 60-100MHz, 3x4mm孔径, 14.6mrad 偏转, 1.5W射频功率 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
21060-100-2ASVCO
21060-100-2AMVCO
46300-0.2/2-.36 Fused silica, 360nm, 225-375MHz, 0.2x2mm孔径, 18mrad 偏转, 50点分辨率, 3W射频功率 64200-380-5ASVCO
64200-380-5AMVCO
451000-GaP GaP, 800-850nm, 750-1250MHz, 0.15x2mm孔径, 124mrad 偏转,  0.25W射频功率
451000L LiNbO3, 820nm, 750-1250MHz, 0.1x2.6mm孔径, 200点分辨率, 124mrad 偏转,  0.5mW射频功率
451500G GaP, 820nm, 1500MHz, 0.07x1.33mm孔径, 112点分辨率, 184mrad 偏转,  100mW射频功率
D225-1B-OI1 Lead Molybdate, 488nm, 150-300MHz, 0.5mm x 28mm孔径, 1160点分辨率, 20mrad 偏转, 1.5W射频功率

选取适当的声光驱动器很重要。选取时主要考虑驱动频率和射频输出功率。控制方式分为电压控制振荡器和数字频率合成器两种,外观结构分为机架固定式电源箱和OEM模块电源。一般来说,电源箱只要输入100-240V交流电,而模块电源就要直流电源供电。64040-150-0.8ADSDFS-8X1是一款8通道频率合成器。该驱动器可以独立地模拟和数字控制8路光,每一通道的频率和功率参数可以是预设在内部芯片的参数16组参数组合之一,也可以通过合成器的控制面板、RS-232或USB端口设置。

声光偏转器

STBR系列声光偏转器

STBR系列声光偏转器(AODs)结合射频驱动器是专门为激光记录、光学扫描、信号处理等高速扫描应用而设计的。AOD改变输入激光光束的衍射角,其角度位置与射频频率成线性关系,所以频率越高,衍射角就越大。

型号 波长范围 (nm) 有效通光孔径(mm) 时间带宽积 3dB带宽MHz 偏转角度(deg.) DE (%)
TED-130-60 380-1600 1.0 x 4.2 60 60 0.44 70
TED-200-100 380-1600 1.0 x 4.2 100 100 0.8 70
TED-320-200 380-1600 0.5 x 9.0 400 200 1.69 60
TED-400-200 380-1600 0.5 x 5.0 200 200 1.69 50
TED10-100-60-.488 488 3.0 x 7.0 600 60 2.5 > 75
TED20-100-60-.488 488 3.0 x 14.0 1200 60 2.5 > 70
TED10-100-50-.532 532 3.0 x 7.0 500 50 3.0 > 70
TED20-100-50-.532 532 3.0 x 14.0 1000 50 3.0 > 70
TED10-75-50-.633 633 3.0 x 7.0 500 50 3.0 > 75
TED20-75-50-.633 633 3.0 x 14.0 1000 50 3.0 > 70
TED10-60-40-.800 800 3.0 x 7.0 400 40 2.0 > 70
TED20-60-40-.800 800 3.0 x 14.0 800 40 2.0 > 65
TED10-50-30-1.06 1060 3.0 x 7.0 300 30 2.7 > 75
TED20-50-30-1.06 1060 3.0 x 14.0 600 30 2.7 > 70
GPD-250-100 633 0.75 x 5.0 70 100 0.57 70
GPD2-250-100 633 0.75 x 13.0 200 100 0.57 40
GPD-350-200 633 0.75 x 5.0 140 200 1.15 40
GPD2-350-200 633 0.75 x 13.0 400 200 1.15 35
GPD-650-300 633 0.18 x 5.0 210 300 2.25 40
GPD-800-400-SC 600-1600 0.18 x 4.2 400 400 4.3 30
GPD2-800-400-SC 600-1600 0.18 x 8.4 800 400 4.3 25
GPD-800-500 600-1600 0.076 x 5.0 350 500 2.9 50
GPD-1500-1000 600-1600 0.075 x 6.3 250 1000 5.7 15-20
LND-2500-1000 630/830 0.075 x 3.4 1000 1000 10@630nm 10-15
IPD-200-50 1000-2100 0.75 x 6.0 50 50 0.65 40
IPD-400-150 1000-2100 0.75 x 6.0 150 150 1.95 35
IPD-600-200 1000-2100 0.18 x 6.0 200 200 2.6 30
2DS-100-45-532 * 532+/-25 10.0 x 10.0 675x675 45 2.3 > 40

*2D声光偏转器也可用于400-1600nm的光学范围。对于声光偏转器,应使用变频驱动器。
