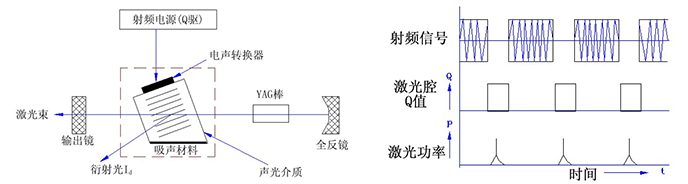

声光Q开关是利用声光相互作用以控制光腔损耗的Q开关技术。声光调Q是通过电声转换形成超声波使调制介质折射率发生周期性变化, 对入射光起衍射作用, 使之发生衍射损耗,Q 值下降, 激光振荡不能形成。在光泵激励下其上能级反转粒子数不断积累并达到饱和值, 这时突然撤除超声场, 衍射效应立即消失, 腔内Q 值猛增, 激光振荡迅速恢复, 其能量以巨脉冲形式输出。这是一种广泛使用的Q开关方式，其主要优点是重复频率高，性能稳定可靠。
典型的声光Q开关主要由三部分组成：电声转换器、声光介质和吸声材料。电声换能器与声光介质如熔石英、钼酸铅（PbMO4）晶体等构成声光器件。电声换能器加电后，将超声波馈入声光材料，声波是疏密波，声光材料的折射率发生周期变化，对相对声波方向以某一角度传播的光波来说，相当于一个相位光栅。于是，在超声场中光波发生衍射，改变传播方向。这就是所谓的声光行射效应。声光调Q的原理简述如下：当声光介质中有高频（40MC）超声行波传播时，由于布拉格衍射，入射光Ii的一部分偏离到布拉格角Id的方向。偏角θB由布拉格公式决定：2λsSinθB=λ0/n=λ。代入以下的数据：声速VS＝5.97KmS；声频fs=40MC; 折射率n＝1.46；真空波长λ0＝1.06um.求得θB＝0.1390
式中，P为超声功率，M为声光品质因素，M=n6p2/ρVS3. n,p,ρ分别表示材料的折射率，光弹性系数和密度。L/h为换能器长宽比，λ0为真空波长。如果衍射光Id 占的百分比足够大，则可能使光腔的总损耗大于小讯号增益，此时，振荡停止，激活介质（YAG棒）借助光泵浦积累粒子数的反转。在某一个时刻，如果去掉超声行波，则由于激活介质有很高的储能，所以，产生强的振荡脉冲――即声光调Q脉冲。如果用一定频率的脉冲调制器调制射频发生器，使声光介质中有相同重复频率的射频超声场时，就能获得重复频率工作的声光Q开关，激光器将以重复频率状态输出激光巨脉冲。
| 型号 | 波长(nm) | 孔径(mm) | 频率(MHz) | 偏振态 | 损伤阈值(W/CM2) | 调制损耗 |
| I-QS027-xxC4G-x5-ST1 | 1064 | 2-5 | 27.12 | 1G | 85% | |
| I-QS027-xxS4G-x5-ST1 | 1064 | 2-5 | 27.12 | 1G | 85% | |
| I-QS027-2C4Y-X5-ST1 | 912 | 2 | 27.12 | L | 1G | 80% |
| I-QS027-5C4Y-X5-ST1 | 946 | 5 | 27.12 | L | 1G | 80% |
| I-QS027-5S4Y-X5-ST1 | 946 | 5 | 27.12 | 非L | 1G | 75% |
| I-QS027-5C4G-X5-S0XX | 1060-1125 | 5 | 27.12 | L | 1G | 80% |
| QS027-4G/J-AP4 | 1064/1535 | 4 | 27.12 | 非L | 500M | 80% |
| QS027-4H-AP3 | 1319-1340 | 5 | 27.12 | L | 500M | 85% |
| I-QS027-5C10H-X5-ST3 | 1319-1342 | 5 | 27.12 | L | 500M | 85% |
| I-QS041-2S4H-X5-ST1 | 1319-1340 | 2 | 40.68 | L | 500M | 80% |
| I-QS041-5C4H-X5-ST1 | 1319-1342 | 5 | 40.68 | L | 500M | 80% |
| I-QS041-4C10B32-X5-ST3 | 1500-1700 | 4 | 40.68 | L | 500M | 85% |
| QS027-4J-XXX | 1550 | 1.6 | 27.12 | 非L | 500M | 85% |
| I-QS027-4S4V2-X5-ST1 | 1550 | 4 | 27.12 | R | 500M | 60% |
| I-QS041-2C10V2-X5-ST3 | 1617-1645 | 2 | 40.68 | L | 500M | 85% |
| I-QS027-5C10V2-X5-ST3 | 1640 | 5 | 27.12 | L | 500M | 80% |
| I-QS027-4C10V5-X5-ST3 | 1900-2100 | 4 | 27.12 | L | 500M | 85% |
| I-QS027-4S4V5-X5-ST1 | 1900-2050 | 4 | 27.12 | R | 500M | 45% |
| I-QS041-4C10V5-X5-ST3 | 1900-2100 | 4 | 40.68 | L | 500M | 70% |

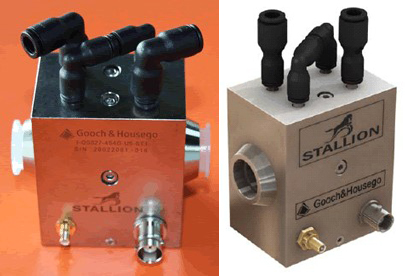

27MHz声光Q开关是工业标准的声光器件，已经广泛应用于灯泵浦和二极管泵浦的固体激光器中。 针对中国市场，专门开发了的”牧马”系列工业标准的27MHz声光Q开关，其冷却水道全部是不锈钢镀膜，彻底解决了水道腐蚀的问题。
工作介质：熔融硅 Fused Silica
激光波长：1064nm
增透镀膜：多层介质硬膜
透过率：> 99.6% (典型> 99.9%)
膜层损坏阈值：> 1GW cm-2
静态插入损失： < = 6% (典型< 5%)
VSWR: < = 1.2:1
最大驱动射频功率：100W
过热保护点：+55度（当温度小于55度时，短路输出；当温度大于55度时，开路输出。）
水道材料：不锈钢316号
冷却水流速：> 190cc / min
建议工作水温：22至32 度

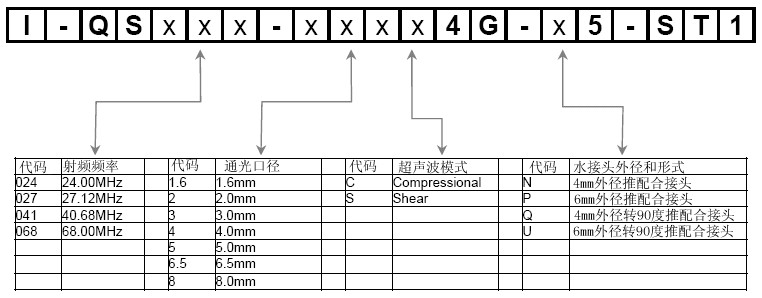

型号及选项
| 型号 | QS027-4J-xxx | I-QS027-5S4Y-x5-ST1 |
| 工作介质 | 无水熔融硅 | 无水熔融硅 |
| 激光波长 | 1550nm | 946nm |
| 透过率 | > 99.8% | > 99.6% |
| 膜层损坏阈值 | > 100MWcm-2 | > 1GW/cm-2 |
| 偏振 | 无水熔融硅 | 无水熔融硅 |
| 介质长度 | 46.0mm | 46.0mm |
| 射频频率 | 27.12MHz | 27.12MHz |
| VSWR | < 1.2 : 1 （50W阻抗） | < 1.2 : 1 （50W阻抗） |
| 超声波模式 | Shear （S模式） | Shear （S模式） |
| 通光口径 | 1.6mm | 5.0mm |
| 调制损耗 |
在射频输入功率50W时 > 70%， 在射频输入功率100W时 > 85% | ~75% |
| 外形 | 与标准Q开关QS27-xx-x一样 | “牧马”系列 |
| 水接头 | B或S型水接头 | 推配合接头 |
| 型号 | QS027-4H-xxx | I-QS041-3C4H-x5-ST1 |
| 工作介质 | 无水熔融硅 | 无水熔融硅 |
| 激光波长 | 1319-1342nm | 1319-1342nm |
| 透过率 | > 99.8% | > 99.8% |
| 膜层损坏阈值 | > 100MWcm-2 | > 100MWcm-2 |
| 偏振 | 线性，垂直于底板 | 线性，垂直于底板 |
| 介质长度 | 46.0mm | 46.0mm |
| 射频频率 | 27.12MHz | 40.68MHz |
| VSWR | < 1.2 : 1 （50W阻抗） | < 1.2 : 1 （50W阻抗） |
| 超声波模式 | Compressional （C模式） | Compressional （C模式） |
| 通光口径 | 5.0mm | 3mm |
| 调制损耗 | 在射频输入功率50W时 > 80% | 在射频输入功率45W时 > 85% |
| 外形 | 与标准Q开关QS27-xx-x一样 | 与牧马系列一样 |
| 水接头 | B型水接头 | 推配合接头 |
| 型号 | QS027-4G/M-xxx | QS027-4C/G-xxx |
| 工作介质 | 无水熔融硅 | 无水熔融硅 |
| 激光波长 | 1064nm / 2128nm | 532/1064nm |
| 透过率 | 1064nm > 99.6%；2128nm, > 99.4% | > 99.6% |
| 膜层损坏阈值 | > 500MW/cm2 | > 500MW/cm2 |
| 偏振 | 线性，垂直于底板 | 线性，垂直于底板 |
| 通光口径 | 5.0mm | 4.0mm |
| 介质长度 | 46.0mm | 46.0mm |
| 射频频率 | 27.12MHz | 27.12MHz |
| VSWR | < 1.2 1 | < 1.2 1 |
| 超声波模式 | 压缩模式 | 压缩模式 |
| 调制损耗 |
45W 射频功率时 > 85% (1064nm) 100W射频功率时 > 75% (2128nm) | 35W射频功率时 > 80% |
| 上升时间 (10-90%): | 109ns/mm | 109ns/mm |
| 外形 | 与标准Q开关QS27-xx-x一样 | 与标准Q开关QS27-xx-x一样 |
| 水接头 | B或S型水接头 | B或S型水接头 |
| 型号 | QS027-4M-AP1 | QS027-4H-xxx |
| 工作介质 | 无水熔融硅 | 无水熔融硅 |
| 激光波长 | 1980 - 2050nm | 1342/1550nm |
| 透过率 | 1980－2050nm > 99.6% | 1342nm > 99.4%； 1550nm > 99% |
| 膜层损坏阈值 | > 500MW/cm2 | > 500MW/cm2 |
| 偏振 | 线性，垂直于底板 | 任意 |
| 通光口径 | 4·0mm | 1.6mm |
| 介质长度 | 46·0mm | 46·0mm |
| 射频频率 | 27.12MHz | 27.12MHz |
| VSWR | < 1.2 1 | < 1.2 1 |
| 超声波模式 | 压缩模式 | 压缩模式 |
| 调制损耗 |
50W射频功率 ~55% (3mm光束直径) |
50W射频功率 70% 75W射频功率 > 85% |
| 上升时间 (10-90%): | 109ns/mm | 109ns/mm |
| 外形 | 与标准Q开关QS27-xx-x一样 | 与标准Q开关QS27-xx-x一样 |
| 水接头 | B或S型水接头 | B或S型水接头 |
| 型号 | QS027-10M-NL5 | QS041-10M-HI8 |
| 工作介质 | 石英晶体 | 石英晶体 |
| 激光波长 | 2054nm | 12053nm |
| 透过率 | > 99.6% | > 99.6% |
| 偏振 | 线性，垂直于底板 | 线性，垂直于底板 |
| 通光口径 | 5·0mm | 2.0mm |
| 介质长度 | 46·0mm | 46·0mm |
| 射频频率 | 27.12MHz | 40.68MHz |
| VSWR | < 1.2 1 | < 1.2 1 |
| 超声波模式 | 压缩模式 | 压缩模式 |
| 调制损耗 | 100W射频功率 ~80% | 50W射频功率 > 85% |
| 上升时间 (10-90%): | 109ns/mm | 109ns/mm |
| 外形 | 与标准Q开关QS27-xx-B一样 | 与标准Q开关QS27-xx-B一样 |
| 水接头 | B型水接头 | B型水接头 |
| 型号 | I-QS027-5C4G-x5-SOx | I-QS050-1.4V10M-U5-HI10 |
| 工作介质 | 无水熔融硅 | 石英晶体 |
| 激光波长 | 1060-1125nm | 2054nm |
| 透过率 | > 99.4% | > 99.6% |
| 偏振 | 线性，垂直于底板 | 线性，垂直于底板 |
| 通光口径 | 5mm | 1.4mm |
| 介质长度 | 46·0mm | 46·0mm |
| 射频频率 | 27MHz | 50MHz |
| VSWR | < 1.2 1 | < 1.2 1 |
| 超声波模式 | 高效 (VHE) | |
| 调制损耗 | > 80% | > 95% |
| 外形 | Stallion 牧马系列 | Stallion 牧马系列 |
| 水接头 | 推进接头 | 推进接头 |

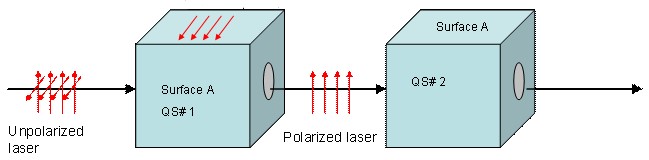

在没有双头Q开关之前，为了有效地关断高功率激光束，通常使用两个C模式Q开关（比如QS27-4C-B），它们相互正交地放在激光谐振腔中。由于C模式开关能有效地关断偏振激光束，这样第一个Q开关有效地关断一个方向的光，第二个Q开关有效地关断另一个方向的光，但缺点是两个Q开关放在谐振腔中需要更大的位置空间，所以谐振腔一般都比较长。双头Q开关是将原先的两个Q开关集成为一个Q开关，有效地减少了体积，与之对应的也要使用双路Q开关电源（Q驱动器），一个电源输出两路射频去驱动双头Q开关。
高效率
适合于高功率、高增益、非偏振激光器
更好的脉冲稳定性、更高的功率密度
用双路射频驱动器
| 型号 | I-QS027-xD4G-y5 （x是通光口径，y是S型接头或B型接头） |
| 工作介质 | 熔融硅 fused silica |
| 激光波长 | 1047－1064nm |
| 膜层损坏阈值 | > 1GWcm2 |
| 透过率 | > 99.6% |
| 射频频率 | 27.12MHz |
| VSWR | < 1.2:1 （50W阻抗） |
| 通光口径 | 1.6, 2, 3, 4, 5 或 6.5mm |
| 晶体截面积 | 9 x 9mm |
| 超声波模式 | Compressional (正交C模式) |
| 上升时间/下降时间 | 109ns/mm |
| 射频驱动功率 | 2 x 50W |
| 冷却水流量 | > 190cc / minute |
| 最高水温 | +40°C (最适合水温22°C to 32°C) |
| 水接头 | Screw-fit 或 Barbed (push-on)（S型接头或B型接头） |
| 热保护温度 | +55°C（当温度小于55度时，短路输出；当温度大于55度时，开路输出。） |
| 外壳材料 | 铝合金HE30TF |
上面是熔融硅(Fused Silica)双头Q开关，水道没有采用防腐技术。现在也有石英晶体(Crystal Quartz) 的双头Q开关，并且水道采用防腐技术，所需射频驱动功率也低一些，但价格约高一点。典型的双头Q开关型号如下：
熔融硅双头Q：I-QS027-5D4G-B5 (5mm孔径)
石英晶体双头Q：I-QS027-5D10G-B5 (5mm孔径)
具有防腐的熔融硅双头Q：I-QS027-5D4G-B5-xxx (5mm孔径)
具有防腐的石英晶体双头Q：I-QS027-5D10G-B5-xxx (5mm孔径), I-QS027-6.5D10G-B5-xxx (6mm孔径)
| 型号 | I-QS027-xD10G-y5-zzz （x是通光口径，y是S型接头或B型接头） |
| 工作介质 | 石英晶体 |
| 激光波长 | 1064nm |
| 膜层损坏阈值 | > 1GWcm2 |
| 透过率 | > 99.6% |
| 射频频率 | 27.12MHz |
| VSWR | < 1.3:1 （在0dBm） |
| 通光口径 | 1.6, 2, 3, 4, 5 或 6.5mm |
| 晶体截面积 | 9 x 9mm |
| 超声波模式 | Compressional (正交C模式) |
| 上升时间/下降时间 | 109ns/mm（10%到90%） |
| 射频驱动功率 | 2 x 50W |
| 冷却水流量 | > 190cc / minute |
| 最高水温 | +40°C (最适合水温22°C to 32°C) |
| 水接头 | Screw-fit 或 Barbed (push-on)（S型接头或B型接头） |
| 热保护温度 | +55°C（当温度小于55度时，短路输出；当温度大于55度时，开路输出。） |
| 外壳材料 | 防腐处理的铝合金 |
双路Q开关电源（双路Q驱动器）
型号R390xx-yyDMzzz-2CH-A
通光口径为1.6, 2或3mm时，用25W双路电源
通光口径为4, 4或6.5mm时，用50W双路电源
参考资料
下表显示了Q开关达到最大衍射损耗时对应的最佳注入射频功率。这是理论值，实际情况与激光器的参数有关，所以仅供参考！
| 通光口径 | C模式开关所需射频功率 | S模式开关所需射频功率 |
| 2mm | ~20W | ~60W |
| 3mm | ~25W | ~90W |
| 4mm | ~35W | ~120W |
| 5mm | ~45W | ~150W |
注：Q开关允许的最大注入射频功率是100W。

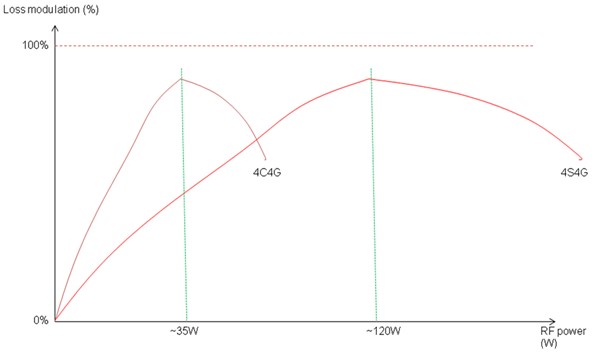

下图是两种Q开关在不同注入射频功率时的衍射损耗值
的风冷声光Q开关可以使激光器系统采用全风冷设计，无需循环水冷却。产品关断能力强，能承受非常高的峰值功率，被广泛地应用于短腔或低增益腔型的端泵激光器中。我们可以提供各种波长、各种通光孔径的工业标准风冷声光Q开关。在选择Q开关时，要考虑的关键参数有波长，光功率密度，偏振态，光束直径，调制损耗，机械结构尺寸的限制和冷却方式等。风冷声光Q开关适用于Nd: YAG 和Nd: YVO4 激光器，具有密封包装、风冷、高损伤阈值、 衍射效率高和可根据自定义参数设计等特点。典型应用包括激光打标、激光切割、激光医疗、激光内雕、激光钻孔和快速成型等。
| 型号 | 波长nm | 通光孔径mm | 频率MH) | 驱动功率W |
| I-QS041-1.5C10G-4-SO12 | 1047-1064 | 1.5 | 40.68 | 20W |
| QS041-10G-IN2 | 1047-1064 | 1.8 | 40.68 | 20W |
| QS041-10G-SO3 | 1047-1064 | 1.6 | 40.68 | 20W |
| I-QS041-1.8C10G-4-GH21 | 1047-1064 | 1.8 | 40.68 | 20W |
| I-QS041-1.6C10G-4-SO6 | 1047-1064 | 1.6 | 40.68 | 20W |
| I-QS041-1C10G-3-XXX | 912 | 1.0 | 40.68 | |
| I-QS041-1.4C10BT-4-XXX | 1064-1200 | 1.4 | 40.68 | |
| I-QS041-1C10H-8-GH28 | 1319-1342 | 1.0 | 40.68 | |
| I-QS041-1C10J-4-HCX | 1550 | 1.0 | 40.68 | |
| I-QS041-1C10J-8-GH28 | 1550 | 1.0 | 40.68 | |
| I-QS041-1.4C10L-4-HIXX | 1600-1700 | 1.4 | 40.68 | |
| I-QS041-2C10V2-4-HCI | 1617-1645 | 2.0 | 40.68 | |
| QS041-10M-H16 | 1980-2100 | 0.8 | 40.68 | |
| I-QS041-1C10V5-4-HCI | 1980-2100 | 1.0 | 40.68 | |
| I-QS041-2C10V5-4-HCI | 1900-2100 | 2.0 | 40.68 | |
| I-QS041-1.8C10V7(BR)-8-SO7 | 2090 | 1.8 | 40.68 | |
| 97-03388-02R2 (5041-296) | 1064 | 1.5 | 40.68 | 20W |
| QS068-4J-xxx | 1540 | 1.0 | 68.00 | 10W |
| QS080-10E-XXX | 635 | 2.0 | 80 | |
| I-QS080-0.5C10G-8-GH48 | 1064 | 0.5 | 80 | 10W |
| I-QS080-1C10G-8-GH28 | 1030-1064 | 1.0 | 80 | 10W |
|
I-QS080-1C2G-E-3D1 QS080-2G-3D1 | 1047-1064 | 1.0 | 80 | 3W |
| I-QS080-1.5C10G-4-SO12 | 1064 | 1.5 | 80 | 20W |
| I-QS080-1C10H-4-OS14 | 1319-1342 | 1.0 | 80 | |
| I-M080-2C10G-4-AM3 | 1030-1064 | 2.0 | 80 | 15W |
| I-M080-2.5C10G-4-AM3 | 1030-1064 | 2.5 | 80 | 15W |
| 97-03277-01 | 1064 | 1.0 | 80 | 12W |
| 97-03278-02 | 1064 | 1.0 | 80 | 3.5W |
| 97-03300-01 | 1064 | 1.5 | 80 | 20W |
| 97-03306-01 | 1064 | 2.0 | 80 | 25W |
| 97-03388-03R1 (5080-296) | 1064 | 1.5 | 80 | 20W |
41MHz的风冷声光Q开关
是工业标准的风冷声光Q开关，广泛应用于二极管端面泵浦的1064nm、532nm、355nm和266nm激光器中。
| 型号 | QS041-10G-IN2 | QS041-10G-SO3 | I-QS041-1.5C10G-4-SO12 |
| 工作介质 | 石英晶体 | 石英晶体 | 石英晶体 |
| 激光波长 | 1047 到 1064nm | 1047 到 1064nm | 1047 到 1064nm |
| 偏振性 | 线偏振（垂直于底面） | 线偏振（垂直于底面） | 线偏振（垂直于底面） |
| 透过率 | 每面> 99.6% | 每面> 99.6% | 每面> 99.6% |
| 膜层损坏阈值 | > 1GW/cm2 | > 1GW/cm2 | > 1GW/cm2 |
| 单程透过率 | > 99.6% | > 99.6% | > 99.6% |
| 射频频率 | 40.68MHz | 40.68MHz | 40.68MHz |
| VSWR | < 1.2:1 (50Ω阻抗) | < 1.2:1 (50Ω阻抗) | < 1.2:1 (50Ω阻抗) |
| 通光孔径 | 1.8mm | 1.6mm | 1.5mm |
| 超声波模式 | Compressional（C模式） | C模式 | C模式 |
| 上升/下降时间 | 113ns/mm | 109ns/mm | 113ns/mm |
| 最大射频驱动功率 | 20W | 20W | 20W |
| 偏转角 | 7.6mrad | 7.6mrad | 7.6mrad |
| 调制损耗 | > 85% | > 85% | > 85% |
| 冷却方式 | 通过底座热传导 | 通过底座热传导 | 通过底座热传导 |
| 射频电缆线长度 | 20cm | 20cm | 20cm |
| 驱动电源型号 | MQCxxx-yyDC-zzz | MQCxxx-yyDC-zzz | MQCxxx-yyDC-zzz |
| 型号 |
I-QS041-1.8C10G-4-GH21 QS041-10G-GH21 |
QS041-10G-SO6 33041-20-1.5-I-TB I-QS041-1.6C10G-4-SO6 |
| 工作介质 | 石英晶体 | 石英晶体 |
| 激光波长 | 1064nm | 1047 到 1064nm |
| 偏振性 | 线偏振（垂直于底面） | 线偏振（垂直于底面） |
| 透过率 | 每面> 99.6% | 每面> 99.6% |
| 膜层损坏阈值 | > 1GW/cm2 | > 1GW/cm2 |
| 单程透过率 | > 99.6% | > 99.6% |
| 射频频率 | 40.68MHz | 40.68MHz |
| VSWR | < 1.2:1 (50Ω阻抗) | < 1.2:1 (50Ω阻抗) |
| 通光孔径 | 1.8mm | 1.6mm |
| 超声波模式 | Compressional（C模式） | C模式 |
| 上升/下降时间 | 113ns/mm | 113ns/mm |
| 最大射频驱动功率 | 20W | 20W |
| 偏转角 | 7.6mrad | 7.6mrad |
| 调制损耗 | > 85% | > 85% |
| 冷却方式 | 通过底座热传导 | 通过底座热传导 |
| 射频电缆线长度 | 20cm | 20cm |
| 驱动电源型号 | MQCxxx-yyDC-zzz | MQCxxx-yyDC-zzz |
| 型号 | QS080-2G-3D1 |
| 工作介质 | 二氧化碲 |
| 激光波长 | 1047 - 1064nm |
| 偏振性 | 不敏感 |
| 透过率 | > 99.8%/面 |
| 膜层损坏阈值 | > 10MWcm-2 |
| 单程透过率 | > 99.5% |
| 射频频率 | 80MHz |
| VSWR | < 1.2:1 (50Ω阻抗) |
| 通光口径 | 1.0mm |
| 超声波模式 | Compressional（C模式） |
| 上升/下降时间 | 153ns/mm |
| 衍射效率 | 在3W射频功率时 > 85% |
| 偏转角度 | 20mrad |
| 最大输入射频功率 | 3W CW |
| 冷却方式 | 底座热传导（风冷） |
| 射频驱动电源 | R39080-3DMzzz |
| 型号 | 97-03277-01-15R5 | 97-03300-01-15RA | 97-03306-01-15R1 |
| 工作介质 | 石英晶体 | 石英晶体 | 石英晶体 |
| 声波速度 | 5.74mm/us | 5.74mm/us | 5.74mm/us |
| 通光孔径 | 1mm”H” | 1.5mm”H” | 2mm”H” |
| 中心频率 | 80MHz | 80MHz | 80MHz |
| 射频带宽 | 2MHz@-9dB回波损耗 | 2MHz@-9dB回波损耗 | 2MHz@-9dB回波损耗 |
| 输入阻抗 | 50Ohms | 50Ohms | 50Ohms |
| 驻波比 | 1.2:1 | 1.2:1 | 1.2:1 |
| 波长(nm) | 1064 | 1064 | 1064 |
| 插入损耗 | 1%(最大) | 1%(最大) | 1%(最大) |
| 表面反射率 | 0.1%（最大） | 0.1%（最大） | 0.1%（最大） |
| 抗反射涂层 | MIL-C-48497 | MIL-C-48497 | MIL-C-48497 |
| 光学功率密度 | 500MW/cm2 | 500MW/cm2 | 500MW/cm2 |
| 对比率 | 1000:1 | 1000:1 | 1000:1 |
| 偏振 | 90°垂直于安装板 | 90°垂直于安装板 | 90°垂直于安装板 |
| 波长/射频功率 | 1064nm/12W | 1064nm/20W | 1064nm/25W |
| 布拉格角(mr) | 7.4 | 7.4 | 7.4 |
| 光束间距(mr) | 14.8 | 14.8 | 14.8 |
| 光斑直径um | 550 | 550 | 550 |
| 上升时间ns | 50 | 50 | 50 |
| 调制损耗测试 | 85%（最小） | 85%（最小） | 85%（最小） |
| 型号 | QS080-2G-3D1 | I-QS080-1.5C10G-4-SO12 |
| 工作介质 | 二氧化碲 | 石英晶体 |
| 波长 | 1047-1064nm | 1064nm |
| 偏振性 | 不敏感 | 任意或线性偏振 |
| 反射率 | < 0.2%/面 | < 0.2%/面 |
| 损伤阈值 | > 10MWcm2 | > 1GW/cm2 |
| 单程透过率 | > 99.5% | > 99.6% |
| 射频频率 | 80MHz | 80MHz |
| VSWR | < 1.2:1 (50Ω阻抗) | < 1.2:1 (50Ω阻抗) |
| 通光口径 | 1.0mm | 1.5mm |
| 超声模式 | C模式 | C模式 |
| 上升/下降时间 | 153ns/mm | 113ns/mm |
| 衍射效率 | > 85% @3W (典型值) |
> 85% (偏振) > 70% (非偏振) |
| 衍射角 | 20mrad | 14.9mrad |
| 注入射频功率 | 3W | 20W |
| 冷却 | 底板热传导 | 底板热传导 |
| 建议驱动源 | R39080-3DMzzz-SC | R39080-20DMzzz-SC |
| 型号 | 97-03277-01 | 97-03278-02 | 97-03300-01 | 97-03306-01 |
| 工作介质 | Crystal Quartz | |||
| 超声速度 | 5.74mm/µs | |||
| 通光口径 | 1 mm | 1 mm | 1.5 mm | 2.0 mm |
| 射频频率 | 80MHz | |||
| VSWR | < 1.2:1 (50Ω阻抗) | |||
| 波长 | 1064nm | |||
| 插入损耗 | < 1% | |||
| 反射率 | < 0.1%/面 | |||
| 增透镀膜 | MIL-C-48497 | |||
| 损伤阈值 | 500MW/cm2 | |||
| 偏振性 | 线性，垂直于底板 | |||
| 入射射频功率 | 12W | 3.5W | 20W | 25W |
| 偏转角 | 14.8 mrad | |||
| 上升 / 下降时间 | 50nsec | |||
| 衍射效率 | 85% | 50% | 85% | 85% |
| 型号 | I-M080-2C10G-4-AM3 | I-M080-2.5C10G-4-AM3 |
| 工作介质 | 石英晶体 | 石英晶体 |
| 波长 | 1030-1064nm | 1030-1064nm |
| 损伤阈值 | > 1GW/cm2 | > 1GW/cm2 |
| 反射率 | < 0.3%/面 | < 0.3%/面 |
| 透光率 | > 99.4% | > 99.4% |
| 射频频率 | 80MHz | 80MHz |
| VSWR | < 1.2:1 @0dBm | < 1.2:1 @0dBm |
| 偏振性 | 线性，垂直于底板 | 线性，垂直于底板 |
| 通光口径 | 2mm | 2.5mm |
| 超声模式 | C模式 | C模式 |
| 衍射角 | 14.9mrad | 14.9mrad |
| 上升时间(10-90%) | 113ns/mm | 113ns/mm |
| 衍射效率 | > 85% @15W RF | > 80% @15W RF |
| 最大注入射频功率 | 15W | 15W |
| 冷却 | 热传导 | 热传导 |
| 产品型号 | 97-03388-03R1 (5080-296) | 97-03388-02R2 (5041-296) |
| 工作介质 | 石英晶体 | 石英晶体 |
| 波长 | 1064nm | 1064nm |
| 损伤阈值 | > 500MW/cm2 | > 500MW/cm2 |
| 反射率 | < 0.2%/面 | < 0.2%/面 |
| 透光率 | > 99.6% | > 99.6% |
| 射频频率 | 80MHz | 40.48MHz |
| VSWR | < 1.2:1 | < 1.2:1, 50Ohm |
| 偏振性 | 任意或线性 | 任意或线性 |
| 通光口径 | 1.5mm | 1.5mm |
| 超声模式 | C模式 | C模式 |
| 衍射角 | 14.8mrad | 7.6mrad |
| 上升时间(10-90%) | 113ns/mm | 113ns/mm |
| 衍射效率 |
> 85% (线性偏振) > 70% (任意偏振) |
> 85% (线性偏振) > 70% (任意偏振) |
| 最大注入射频功率 | 20W | 20W |
