Gooch & Housego生产的声光可调谐滤波器产品种类多,覆盖波长范围从紫外到中红外波段。产品具有通光孔径大、频率范围宽、射频驱动功率低和衍射效率高等优点。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

1.STG系列可调谐滤波器

声光可调谐滤波器(AOTF)是一种固态、可电子寻址的随机存取光通带滤波器。它可用于从宽带或多线源中快速动态地选取特定波长。当超声波束和光束满足特定的匹配条件时,就会发生衍射。因此,可以通过电子方式控制关键滤波器参数,例如波长、调制深度和均匀带宽,从而提供快速(通常为μs)的动态随机接入光滤波。

我们的可调谐滤波器性能卓越,带宽分辨率小于0.1%,孔径大小可达25mm以上。我们已开发和获得专利的技术使我们能够提供如大孔径成像滤波、边带抑制和多个离散波长的传输等选项。

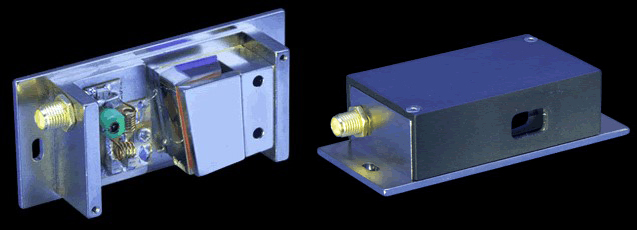

可调谐滤波器

声光滤波器通常用二氧化碲制造,工作在可见光到近/中红外光范围。可调谐声光滤波器从入射光选择和通过单一波长或非连续的多个波长,通过简单地调整驱动频率来确定通过波带的中心波长。通过多年的大力发展,我们的制造技术新,能力强,生产的声光滤波器性能优良,在波长选择和多谱成像方面可以根据用户的特定要求制作各类声光滤波器,并提供最新的驱动电源。典型应用领域包括生物医学(如共焦显微、多谱成像)、科学研究(如波谱学)和工业(如过程控制)等。

我们的标准产品型号如下:

型号 波长 有效通光孔径 分辨率
AOTF 2837-31 351-430 nm 2.5 mm 1.0 nm
AOTF 3151-01 400-650nm 2.5 mm 2.5 nm
TF525-250-6-3-GH19A 400-650 nm 3 mm 5 nm
TF525-250-4-6-GH57A 400-700 nm 6 mm 4 nm
TF550-300-4-6-GH57A 400-700 nm 6 mm 4 nm
TF560-280-1-5-NT2 420-700 nm 5 mm 0.3 nm
AOTF 2838-01 450-670 nm 2.5 mm 1.3 nm
AOTF 2885-02 450-670 nm 2.5 mm 2 nm
AOTF 2885-04 450-670 nm 2.5 mm 4 nm
TF625-350-2-11-BR1A 450-800 nm 11 mm 1.5 nm
TF850-500-1-3-PF3 600-1100 nm 3 mm 1.5 nm
TF850-500-10-6-GH58A 600-1100 nm 6 mm 10 nm
AOTF 2986-01 640-1100 nm 2.5 mm 5 nm
TF925-550-10-3-GH29A 650-1200 nm 3 mm 9 nm
TF950-500-1-2-GH96 700-1200 nm 2 mm 0.6 nm
TF950-500-0.3-3-GH98 700-1200 nm 3 mm 0.3 nm
TF950-500-1-5-NT2 700-1200 nm 5 mm 0.8 nm
TF1300-800-16-11-NO1A 900-1700 nm 11 mm 16 nm
TF2270-2560-5-5-GH65 990-3550 nm 5 mm 5 nm
AOTF 2996-01 1100-2000 nm 2.5 mm 12 nm
TF1650-1100-2-3-GH40 1100-2200 nm 3 mm 1.6 nm
TF1650-1100-9-3-GH30A 1100-2200 nm 3 mm 8 nm
I-TF1650-1100-1-3-GH107 1100-2200 nm 3 mm 1.0nm
TF1875-1250-10-6-GH59A 1250-2500 nm 6 mm 10 nm
TF1900-1100-6-11-GH54A 1300-2500 nm 11 mm 6 nm
TF1900-1100-6-25-GH87A 1350-2450 nm 25 mm 6 nm
TF2000-1000-2-6-GH78 1500-2500 nm 6 mm 1.2 nm
TF2250-1500-12-7-GH61A 1500-3000 nm 7 mm 12 nm
TF2250-1500-2-3-GH107 1500-3000 nm 3mm 2 nm
TF2900-2200-5-3-GH40 1800-4000 nm 3 mm 5 nm
TF3000-2000-3-7-GH78 2000-4000 nm 7 mm 2.6 nm
TF3250-2500-3-3-GH107 2000-4500 nm 3mm 3 nm
TF3300-2200-xxx 2200-4400 nm 最大15 mm 可变

可调谐滤波器

型号 产品说明 驱动器
48032-4-3.5 TeO2, 1.8-5um 波长, 孔径 4mm, 反射角 2.7o, 射频驱动功率 5W 64020-200-5ADSDFS-A
64020-200-5ADMDFS-A
48055-2-1.7 TeO2, 1.2-2.2um 波长, 孔径 2mm, 反射角 2.71o, 射频驱动功率 1.5W 64020-200-2ADSDFS-A
64020-200-2ADMDFS-A
48058-1-.55 TeO2, 442-676nm 波长, 孔径 1mm, 反射角 1.4o, 射频驱动功率 0.8W 8通道:
64048-80-.1-8CH-16
64048-80-.1-8CH-16M
4通道:
64048-80-.1-4CH-5
64048-80-.1-4CH-5M
48058-1-.55-WP TeO2, 442-676nm 波长, 孔径 1mm, 反射角 1.4o, 射频驱动功率 0.8W 8通道:
64048-80-.1-8CH-16
64048-80-.1-8CH-16M
4通道:
64048-80-.1-4CH-5
64048-80-.1-4CH-5M
48058-2.5-.55 TeO2, 442-676nm 波长, 孔径 2.5mm, 反射角 1.4o, 射频驱动功率 0.8W 8通道:
64048-80-.1-8CH-16
64048-80-.1-8CH-16M
4通道:
64048-80-.1-4CH-5
64048-80-.1-4CH-5M
48058-2.5-.55-WP TeO2, 442-676nm 波长, 孔径 2.5mm, 反射角 1.4o, 射频驱动功率 0.8W 8通道:
64048-80-.1-8CH-16
64048-80-.1-8CH-16M
4通道:
64048-80-.1-4CH-5
64048-80-.1-4CH-5M
48058-5-.55 TeO2, 442-676nm 波长, 孔径 5mm, 反射角 1.4o, 射频驱动功率 0.8W 8通道:
64048-80-.1-8CH-16
64048-80-.1-8CH-16M
4通道:
64048-80-.1-4CH-5
64048-80-.1-4CH-5M
48062-1-.55 TeO2, 442-676nm 波长, 孔径 1mm, 反射角 1.3o, 射频驱动功率 0.8W 8通道:
64040-75-.1-8CH-16B
64040-75-.1-8CH-16MB
4通道:
64040-75-.1-4CH-5
64040-75-.1-4CH-5M
48062-1-.55-WP TeO2, 442-676nm 波长, 孔径 1mm, 反射角 1.3o, 射频驱动功率 0.8W 8通道:
64040-75-.1-8CH-16B
64040-75-.1-8CH-16MB
4通道:
64040-75-.1-4CH-5
64040-75-.1-4CH-5M
48062-2.5-.55 TeO2, 442-676nm 波长, 孔径 2.5mm, 反射角 1.3o, 射频驱动功率 0.8W 8通道:
64040-75-.1-8CH-16B
64040-75-.1-8CH-16MB
4通道:
64040-75-.1-4CH-5
64040-75-.1-4CH-5M
48062-2.5-.55-WP TeO2, 442-676nm 波长, 孔径 2.5mm, 反射角 1.3o, 射频驱动功率 0.8W 8通道:
64040-75-.1-8CH-16B
64040-75-.1-8CH-16MB
4通道:
64040-75-.1-4CH-5
64040-75-.1-4CH-5M
48062-4.5-.55 TeO2, 442-676nm 波长, 孔径 4.5mm, 反射角 1.3o, 射频驱动功率 0.8W 8通道:
64040-75-.1-8CH-16B
64040-75-.1-8CH-16MB
4通道:
64040-75-.1-4CH-5
64040-75-.1-4CH-5M
48062-4.5-.55-WP TeO2, 442-676nm 波长, 孔径 4.5mm, 反射角 1.3o, 射频驱动功率 0.8W 8通道:
64040-75-.1-8CH-16B
64040-75-.1-8CH-16MB
4通道:
64040-75-.1-4CH-5
64040-75-.1-4CH-5M
TF515-230-4-5-VU1 TeO2, 400-630nm 波长, 孔径 5x5mm, 光束分离角 4 o, 射频驱动功率 2W
TF525-250-6-3-GH19 TeO2, 400-600nm 波长, 孔径 3mm, 光束分离角 3 o
TF525-250-6-6-GH57A TeO2, 400-650nm波长, 孔径 6mm, 光束分离角 3 o 64020-200-2ADMDFS-A
64020-200-2ADSDFS-A
TF527-245-6-3-GH18 TeO2, 405-650nm 波长, 孔径 3mm, 光束分离角 3 o
TF527-245-6-3-GH19 TeO2, 405-650nm wavelngth, aperture 3mm, beam separation 3 o
TF640-325-2-12 TeO2, 475-800nm 波长, 孔径 12x12mm, 射频驱动功率 2W
TF800-400-20-5-VU2 TeO2, 600-1100nm wavelngth, aperture 6mm, RF ~2W
TF850-500-8-6-GH58A TeO2, 475-800nm wavelngth, aperture 12x12mm, RF< 1.5W 64020-200-2ADMDFS-A
64020-200-2ADSDFS-A
TF1450-500-2-F2S-SU6 TeO2, 1.2-1.7um 波长, 孔径 12x12mm, 射频驱动功率 2W
TF1650-1100-9-3-GH30A TeO2, 1.1-2.2um wavelngth, aperture 3mm, RF 2.5W

2. STBR系列自由空间可调滤波器

STBR系列动态可调谐带通滤波器可在100-200nm范围内调节窄带宽的光的中心波长。其分辨率高达~1.5nm。可提供单波长或同时多波长选择。它通过改变频率(见图)和射频功率,精确快速地调整衍射/滤光的波长和强度。我们也提供自由空间和光纤耦合配置。AOTFs广泛应用于各种光学系统和应用中,尤其是近红外光谱在工业或过程控制的应用中。

型号 波长范围 (nm) 射频频率MHz 通光孔径 (mm) 光谱分辨率(nm) 允许角(deg.) DE (%)
STBR-QZAF-.20-.40 200-400 90-250 2.0 x 10.0 1.2-7.0 4.4-7.2 20-30
STBR-TEAF_-.36-.52_ 360-520 100-190 5.0 x5.0
其它通光口径有
3.0x3.0
5.0x5.0
7.0x7.0
10.0x10.0
可以根据要求定制其它通光口径
S H S H 70
0.8-4.0 0.5-2.2 4.18-4.36 2.85-3.4
STBR-TEAF_-.40-.65_ 400-650 220-110 1.0-5.1 0.5-2.5 4.8-6.2 3.4-4.4 70-90
STBR-TEAF_-.45-.70_ 450-700 180-100 1.7-6.2 0.8-3.2 5.2-6.5 3.6-5.0 70-90
STBR-TEAF_-.55-1.0_ 550-1000 155-70 1.5-8.3 0.9-5.0 4.3-5.9 3.2-4.5 70-90
STBR-TEAF_-.40-1.0-2CH* 400-1000 220-70 1.2-8.3 0.7-5.0 3.8-5.9 2.8-4.6 50-60
STBR-TEAF_-.80-1.6_ 800-1600 130-60 S H EH S H 70-90
4-10 3-8 2-6 5.39-5.71 4.96-7.2
STBR-TEAF_-1.2-2.0_ 1200-2000 90-50 6-16 6-12 4-9 6.78-8.56 5.3-7.5 25-35
STBR-TEAF_-1.5-3.0_ 1500-3000 68-34 9-37 8-29 6-22 7.4-9.26 6.6-7.95 30
STBR-TEAF_-2.4-4.5_ 2400-4500 40-20 25-83 18-65 14-48 8.43-11.38 7.3-9.72 40
STBR-TEAF_-0.8-1.6-UH 800-1600 190-90 S H S H 60
2-6 2.0-4.5 9.9-15.2 8.65-13.3
STBR-TEAF_-1.2-1.7-UH 1200-1700 120-80 5-7 3.0-5.0 11.9-14.68 9.47-12.88 50
STBR-TEAF_-1.5-2.4-UH 1500-2400 90-55 6-14 4.5-11.0 13.4-16.95 11.9-15.2 40
STBR-TEAF_-2.4-3.2-UH 2400-3200 55-40 14-25 11.0-17.0 16.95-19.8 15.2-17.29 35
STBR- TEAF_-3.2-4.5-UH 3200-4500 45-30 24-48 17.5-37.0 19.8-23.44 17.29-20.9 30

*可提供低分辨率或标准分辨率的产品

二氧化碲(TeO2)AOTF晶体,在近红外区以非共线方式工作结构-声波和光波在晶体中以不同的角度传播。材料TE代表二氧化碲(350-5000 nm) ,QZ代表石英 (二氧化硅),可选项为S是标准分辨率,H是高分辨率,EX是超高分辨率,UH是特高分辨率。

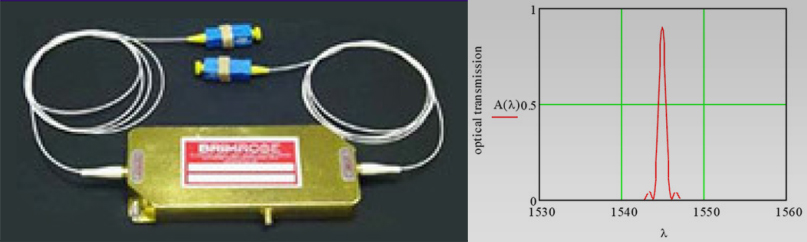

STBR 系列光纤耦合可调滤波器

光纤耦合可调滤波器

STBR动态可调谐带通滤波器通常用于动态选择在不同的密集波分复用传输系统接收端的波长通道。它还可以应用在实验室测试和测量系统中调整宽带光源(如白光光源或LED)的中心波长。AOTF滤光片所选光的典型带通形状如上图所示。

型号 波长范围nm 光谱分辨率MHz 射频频率MHz 插入损耗dB
STBR-TEAF-0.40-0.60-2FP 400-600 1-5 59-100 3-5
STBR-TEAF-0.45-0.7-S-2FP 450-700 3-9 100-180 3-5
STBR-TEAF-0.9-1.2-UH-2FP 900-1200 1 130-160 4-5
STBR-TEAF-1.2-1.7-UH/EH-2FP 1200-1700 1.0-2.5 80-120 ~5
STBR-TEAF-1.5-1.65-UH/EH-2FP 1500-1650 1.5-2.5 80-100 ~5
STBR-TEAF-1.1-2.1-S-2FP 1100-2100 4.0-15.0 50-100 5-7

光纤类型:

  • 单模光纤

  • 单模保偏光纤 (SM/PM)

  • 多模光纤 (MM)

可按客户要求提供其它光纤类型

光纤连接器 : FC, SC, LC, SMA, 等,可按客户要求提供其它类型光纤连接器

可选项:

  • S – 标准分辨率

  • H – 高分辨率

  • EX –超高分辨率

  • UH –特高分辨率

  • 可按客户要求提供其它波长范围

STBR系列(自由空间或光纤耦合)可调滤波器的射频驱动

型号 STBR-VFI-XX-YY-SPS-A-C3 STBR-VFI-XX-YY-SPF-A-C3
频率范围 XX MHz (匹配可调谐滤波器要求)
频率步长 4 Hz 10 Hz
频率稳定性 0.010% (100PPM); +15oC - +75oC 0.015% ; +15oC - +75oC
频率切换速度 典型15ms (从 fmin 到 fmax) 8ns
每步最小持续时间 N/A 扫描模式32ns
跳跃模式1ms (< 300跳跃)
跳跃模式15ms (> 300跳跃)
输出功率 优化了可调谐滤波器的最大性能
功率控制 N/A 12 位 25dB范围衰减器
调制 无 (TTL 或模拟选项)
附件 该器件将包装在190 mm宽x 90 mm高x 220 mm的仪器箱中。后面板散热器将最大深度增加到270毫米。大小不包括连接器。提供可拆卸的交流电源线和射频电缆。
环境 标准实验室条件:最高环境温度为+35°C。装置未密封防潮或冷凝湿度。
输出阻抗 50Ω
输出连接器 前面板SMA插孔
