半导体端泵激光器355nm

半导体端泵激光器355nm

时间:2021-10-11 类别:激光器 关注:1292
我公司自主研制的半导体端泵355nm紫外激光器采用全风冷形式,产品性能稳定,体积小,结构紧凑,功耗低。输出激光束为基模,光束质量好,峰值功率高,能够满足工业精密的加工需求。
产品经理
热线:181-6269-8939
QQ: 1392360513
微信:C518018
即刻询价

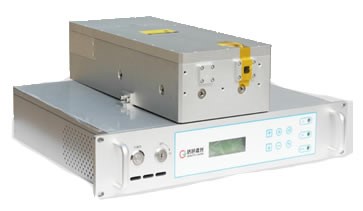

Foton系列半导体端泵355nm紫外激光器

为满足工业加工的高精度和低损要求,我公司完全自主研制了355nm的一体式和分体式紫外固体激光器。根据使用环境,本系列产品可采用水冷形式及风冷形式,产品性能稳定,结构紧凑,功耗低,能够满足工业精密的加工需求。输出激光为基模,光束质量好,峰值功率高。

半导体端泵355nm紫外激光器

产品特点

采用一体化设计,产品结构紧凑、体积小、重量轻、整机功耗低,具有长时间工作稳定和光束质量好等特点。激光器电源控制箱具有设计简洁以及人性化操作界面,安装调试极其方便,并可以随时调整和控制激光功率功率和重复频率输出,满足用户的各种需求。

产品应用

  • 各种材料精细切割、划线、打标及微加工;

  • 激光快速成型;

  • LED划刻;

  • FPC板切割;

  • 打微孔(孔径10μm);

  • 柔性PCB板打标、划片;

  • 金属或非金属镀层去除;

  • 硅晶圆片微孔;

  • 盲孔加工等。

主要技术参数

产品型号 Foton-355-3 Foton-355-5
激光器类型 半导体端泵固体激光器 半导体端泵固体激光器
激光波长 355nm 355nm
输出功率 > 3W@30kHz > 5W@40kHz
最大单脉冲能量 0.1mJ@30KHz 0.125mJ@40KHz
平均功率稳定性 ≤2%rms ≤2%rms
光斑圆度 > 90% > 90%
脉冲宽度 < 15ns@30kHz < 15ns@40kHz
空间模式 TEMOO TEMOO
光束质量M2 M2≤1.2 M2< 1.2
调制频率范围 20kHz-200kHz 30kHz-300kHz
脉冲稳定性 ≤2% ≤2%
方向指向性RMS < 10urad < 10urad
输出口光斑直径 ≤0.7mm ≤0.7mm
偏振度 > 100:1水平偏振 > 100:1 水平偏振
冷却方式 水冷 水冷
安全级别 4级 4级
工作电压 220VAC/50Hz 220VAC/50Hz
使用环境温度 15℃-30℃ 15℃-30℃
功耗 500W 700W
外形尺寸(一体机) 400x240x138mm 400x240x138mm
外形尺寸(分体机激光头) 462x160x87mm 462x160x87mm
外形尺寸(分体机电源) 482x332x88mm 482x332x88mm

可依照客户需求定制2 - 10倍扩束。

典型脉冲重复率、脉宽、平均功率和峰值功率

脉冲频率(kHz) 脉冲宽度(ns) 平均功率(W) 峰值功率(kW)
30 12 4.02 11
40 13 6.33 12
50 13 6.35 10
60 14 5.21 6
70 16 4.75 4
80 17 4.54 3
90 18 4.24 3
100 20 3.67 2

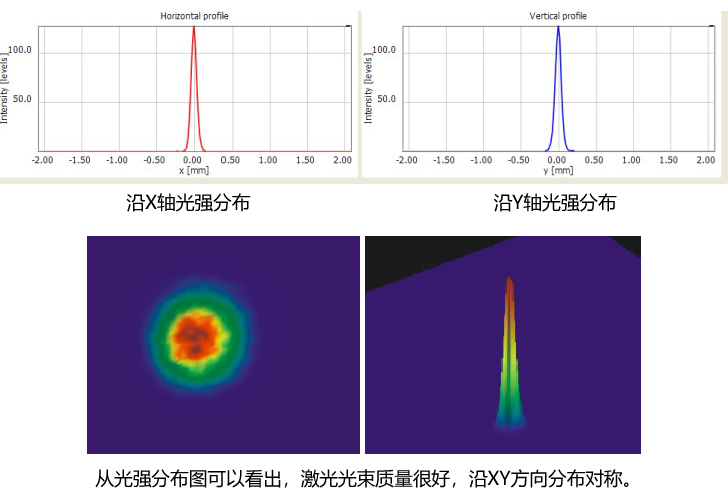

典型激光束光强分布

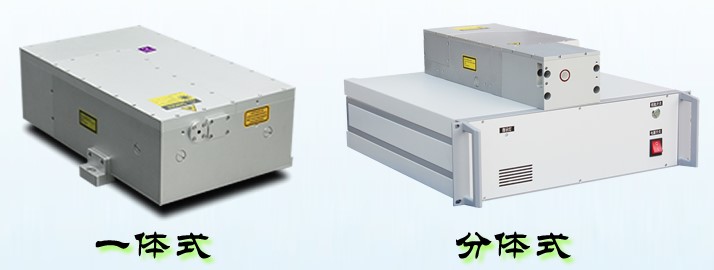

一体机外形尺寸, 分体机外形尺寸

样品展示

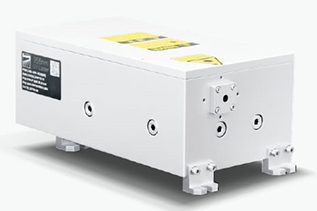

STL系列紧凑型半导体端泵355nm紫外激光器

为满足工业加工的高精度和低损要求,我公司完全自主研制了355nm的分体式紫外固体激光器,激光器严格遵循高品质制造要求,拥有极佳的工业级可靠性和极低的使用成本。产品性能稳定,结构紧凑,功耗低,能够满足工业精密的加工需求。输出激光为基模,光束质量好,峰值功率高,激光器体积,便于客户集成,小巧紧凑挑战各种应用场景。

紧凑型半导体端泵355nm紫外激光器 紧凑型半导体端泵355nm紫外激光器

产品特点

  • 高频下的窄脉宽,切割边缘热影响小,效率高

  • 独有的腔内倍频技术:大大提高激光器的光学转换效率和稳定性,有效减少晶体损伤

  • 光束指向性好,加工效果精细整齐

  • 兼容控制面板按键操作和RS232外部触发

  • 整机极限紧凑化设计,精致小巧

  • 外型尺寸兼容性好

产品优势

采用国际先进谐振腔设计及优化的激光晶体散热技术,确保激光器在全工作频率段下依旧保持优秀的光束质量和较窄的激光脉冲宽度.该系列激光器特别为精细工业加工领域而设计,激光器机械性能可靠,光学性能稳定,特别适应于24×7的工业制造环境,拥有极佳的工业级可靠性和极低的使用成本。

产品应用

主要应用于3C行业标记、白色家电、电器外壳标记、食品、药品生产日期的飞动标记、3D打印、材料表层去除等领域。

主要技术参数

产品参数表 STL-355-3 STL-355-5
激光波长 355nm 355nm
激光功率 3W 5W
光束发散角 < 2mrad < 2mrad
脉冲重复率 20-200kHz 20-200kHz
脉冲稳定度 < 15ns < 15ns
平均功率稳定度 < 3% < 3%
光束模式(质量) TEM00 (M2< 1.2) TEM00 (M2< 1.2)
偏振性 > 100:1 水平方向 > 100:1 水平方向
输出口光斑直径 < 1mm < 1mm
光斑圆度 > 90% > 90%
冷却方式 水冷 水冷
预热时间 < 15min < 15min
环境温度 18-35oC 18-35oC
产品参数表 STL-355-10 STL-355-15 STL-355-20
激光波长 355nm 355nm 355nm
激光功率 10W 15W 20W
光束发散角 < 2mrad < 2mrad < 2mrad
脉冲重复率 20-200kHz 20-200kHz 20-200kHz
脉冲宽度 < 20ns@50kHz < 20ns@50kHz < 20ns@50kHz
平均功率稳定度 < 3% < 3% < 3%
光束模式(质量) TEM00 (M2< 1.2) TEM00 (M2< 1.2) TEM00 (M2< 1.2)
偏振性 > 100:1 水平方向 > 100:1 水平方向 > 100:1 水平方向
输出口光斑直径 < 2mm < 2mm < 2mm
光斑圆度 > 90% > 90% > 90%
冷却方式 水冷 水冷 水冷
预热时间 < 15min < 15min < 15min
环境温度 18-35oC 18-35oC 18-35oC

产品外形图样品展示
