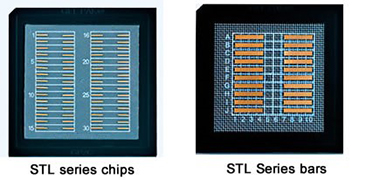

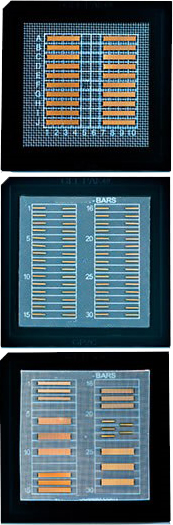

半导体激光器 二极管阵列 巴条

半导体激光器 二极管阵列 巴条

时间：2021-10-11 类别：激光器 关注：3569
我们提供两个系列的产品：FP（Fabry-Perot法布里-珀罗）单模激光二极管和FP多模激光二极管。封装类型包括SOT-148（9mm）、C型接口、窗口型HHL、光纤耦合HHL 和TO-3。同时可按要求提供其他定制封装
产品经理
热线：181-6269-8939
邮件：lql@SintecLaser.com
QQ： 1651816816
微信：XTGD518
即刻询价

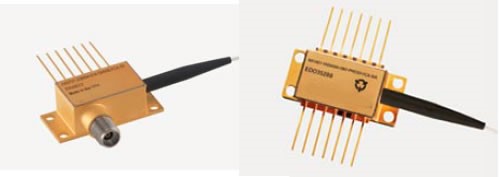

STG系列分布反馈式半导体激光器和模块

STG 系列分布反馈式半导体激光器

分布反馈式（DFB）激光器提供可调波长输出，具有线宽窄，相干长度长的特点。利用我们独特的技术进一步缩窄谱宽OEM封装使其结构紧凑，接口简便易调。

分布反馈式半导体激光器

DFB激光器的特点是内置一个芯片级结构的光栅使其产生反馈到腔内，最终通过芯片的温度控制实现平稳和精确的波长调谐。额外的反馈或外部锁定方法可以确保经过多达数十年的使用，其波长仍然控制得极其稳定。

我们的DFB激光器可广泛的应用于工业、国防、医疗和科学，其高稳定和高性能的设计特点包括：

  • 集成TEC冷却用以降低电流消耗和更大范围的运行温度控制。

  • 用于精确反馈和控制芯片温度的精密热敏电阻

  • 内部隔离器，用于防止激光后反射，减少激光器内的噪声干扰

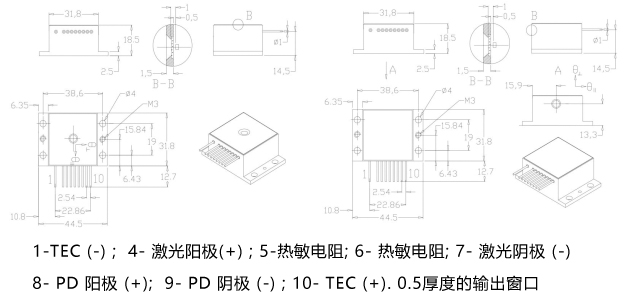

  • 提供14针和7针封装的DFB激光器

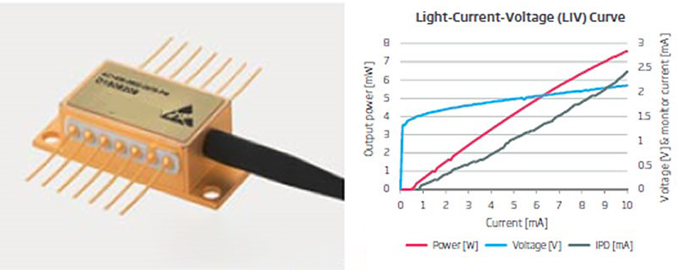

DFB激光器通过温度或电流提供精确的单频和单一空间模式调谐。我们提供高功率、高带宽，采用坚固耐用的单发射极、光纤耦合的14针或7针的蝶形封装的产品。我们的高功率系列可达100 mW，其调制速度大于2.5 GHz，而我们的高带宽系列提供了功率8 mW调制速度大于12 GHz 的选项。除1-1.62mm区域内的各种标准波长选项外，还可根据客户要求提供定制产品。

应用领域包括分布式温度传感（DTS）、光纤远程通信、气体传感、干涉测量、激光多普勒测振（LDV）、激光雷达、光纤射频、种子激光、光谱学等。

半导体激光器

产品型号 波长 功率选项 光纤类型 特性
STG-AA1401, AA1406 1529-1610nm 40, 50, 63, 80, 100mW 保偏或单模
STG-AA1402 1617nm 80mW 保偏或单模
STG-AA1415 1529-1610nm 40, 50, 63, 80, 100mW 保偏或单模 高隔离度
STG-AA1416 1537-1565nm 40mW 保偏或单模 高隔离，高效率TEC
STG-AA1411 1064nm 50mW 保偏或单模
STG-AA1409 1310nm 18mW 保偏或单模
STG-AA0701 1310,1527-1565nm 10, 18mW 保偏或单模 高带宽

STG 系列高带宽分布反馈式半导体模块

高带宽分布反馈式半导体模块

我们在14针封装DFB激光器的基础上还提供具有出色线宽性能的紧凑型OEM模块。所有模块都包括集成的DFB激光器、低噪声二极管驱动器和TEC控制器。用户只需提供一个简单的5V电源来运行。如果有需要可利用电压的温度或电流来调节信号。

二极管采用超低噪声电流源，大大改善了线宽。EM65的常规线宽为200kHz，采用手工封装，尺寸为66x64mm（2.5”x2.5”）。EM750有一个附加的外腔，功率可达50mW,可以将线宽减小到10kHz。

产品型号 波长 功率选项 激光类型 光纤 特性
STG-EM650 1064, 1310, 1529-1617nm 40, 50, 63, 80, 100mW DFB 保偏或单模 200 kHz
典型线宽
STG-EM750 1532-1575nm 30, 50mW DFB 保偏或单模 10 kHz
典型线宽
STG-EM655 1310, 1530, 1550, 1570nm 10, 18mW DFB 保偏或单模 > 12 GHz           直接调制

STG 系列高功率分布反馈式半导体模块

我们的高功率二极管激光器因其加固的无环氧树脂设计能长时间稳定使用用于各种恶劣环境。提供冷却和非冷却选项，可满足最苛刻的半导体激光器应用要求。

单模泵浦激光器利用细芯径光纤中特定波长发射精准的低噪声的偏振光。STG系列冷却和非冷却半导体激光器产品采用精准的微对准设计，在高温度范围和高冲击/振动环境下也能保持稳定。所有单模激光器均采用光纤布拉格光栅以实现稳定、低噪声运行。客户也可选择使用不带光栅的激光器以温度来调谐中心波长。

高功率分布反馈式半导体模块

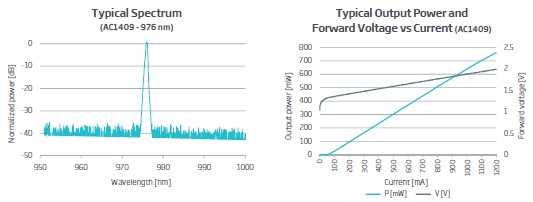

最新系列的AC1409单模激光器其高消光比性能，合用卓越的保偏泵浦组合和其他敏感消光比的应用。除标准产品外，我们还可按客户要求的输出波长和其他要求，新应用领域等定制产品。我们的多模高功率激光器，既有标准的14针光纤耦合封装设计也可按客户要求定制。冷却型设计可调谐输出波长是为了更好地控制激光器的波长，而非冷却型的特点是有更高的功率输出。我们的激光器可确保在高温度环境和苛刻条件下稳定的运行。我们可定制各种尺寸、重量和功率的产品以满足航空航天等应用。同时还提供设计和资格认证服务以确保在航天发射应用中的长使用寿合和高稳定性。应用领域包括光纤激光器、光纤光学、陀螺仪检验、红外传感、生命科学、标记等。

半导体激光器

产品型号 光纤 封装方式 波长 冷却 功率
STG-AC1409 保偏或单模 14-pin 974, 976, 980 nm 主动 600, 700mW
STG-EM278 保偏或单模 mini-DIL 976 nm 无 200mW
STG-EM322-EM327 0.15或0.22 NA 14-pin 915, 940, 960 nm 无 7W
STG-EM328, EM329 0.15或0.22 NA 14-pin 975 nm 无 6W
STG-EM330-EM337 0.15或0.22 NA 14-pin 915, 940, 960, 975 nm 主动 5W
EM339 0.15或0.22 NA 14-pin 808 nm 主动 3W

STFB系列半导体激光器

我们三十多年以来一直致力于设计开发和制造905-1800nm波长的基于in-Ga-Al-As-P固体解决方案的MOCVD生长异质结构的高功率激光二极管。我们可以提供从MOCVD异质结构生长到完整的二极管模块全产业链的制造工艺。同时可专为客户按所提供参数来开发和生产定制的激光二极管。

我们提供两个系列的产品：FP（Fabry-Perot法布里-珀罗）单模激光二极管和FP多模激光二极管。封装类型包括SOT-148（9mm）、C型接口、窗口型HHL、光纤耦合HHL 和TO-3。同时可按要求提供其他定制封装形式。

半导体激光器

单模FP激光二极管

  • 波长范围980-1790 nm

  • 连续输出功率可到200 mW

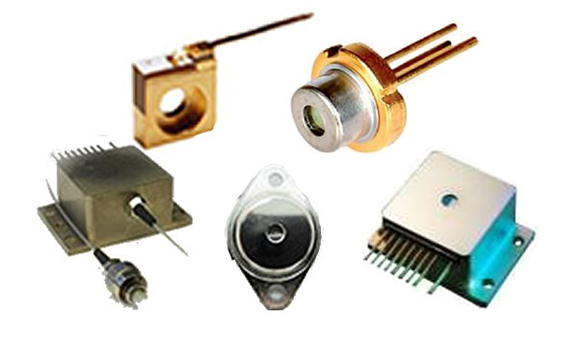

  • 封装方式：SOT-148 (9mm), C型接口，可定制其他封装

多模FP激光二极管

  • 波长范围980-1790 nm

  • 连续输出功率可到4W

  • 脉冲输出功率可达100W

  • 封装方式：窗口型HHL、光纤耦合HHL 和TO-3，可定制其他封装

主要应用

  • 光纤和固体激光泵浦源

  • 电信

  • 计量学（定位、光纤质量检查、测距）

  • 医学（针灸治疗、显微手术）

  • 材料加工（金属切割、焊接、打标）

  • 军事目标（夜视设备、激光瞄准器）

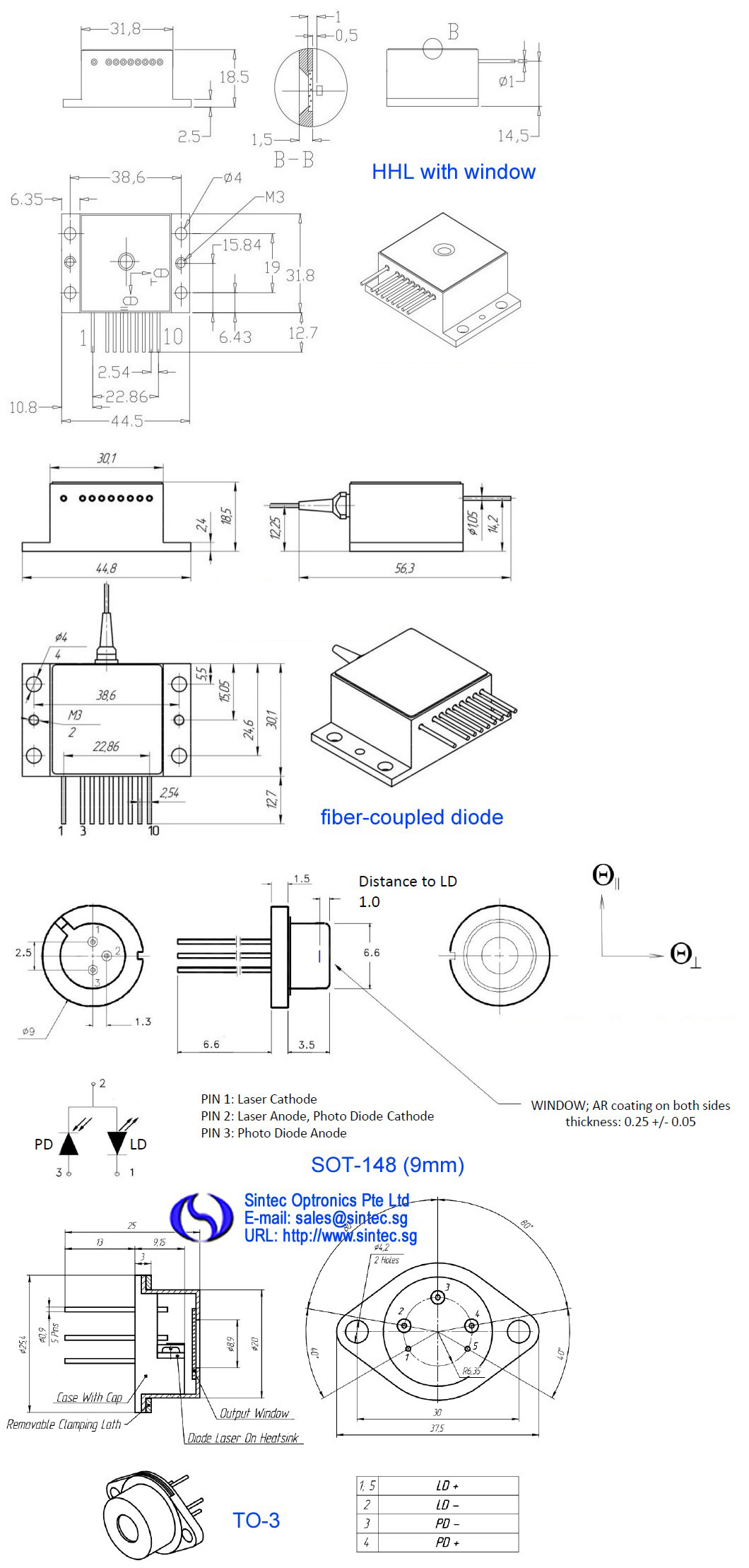

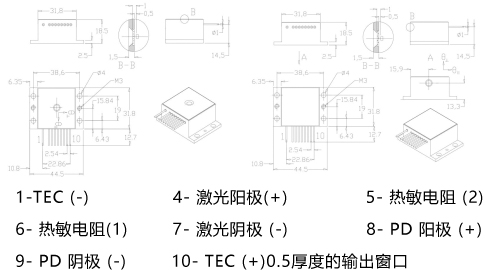

STFB系列半导体激光器外形尺寸

型号. 波长(nm) 模式 输出功率 (mW) 驱动电流(mA) 封装方式
STFB-S1060-20SOT148 1060 SM 20 70 SOT-148(9mm)或C型接口
STFB-S1060-50SOT148 1060 SM 50 100 SOT-148(9mm)或C型接口
STFB-S1300-10SOT148 1300 SM 10 80 SOT-148(9mm)或C型接口
STFB-S1300-20SOT148 1300 SM 20 100 SOT-148(9mm)或C型接口
STFB-S1300-30SOT148 1300 SM 30 145 SOT-148(9mm)或C型接口
STFB-S1300-40SOT148 1300 SM 40 195 SOT-148(9mm)或C型接口
STFB-S1300-50SOT148 1300 SM 50 250 SOT-148(9mm)或C型接口
STFB-S1550-10SOT148 1550 SM 10 80 SOT-148(9mm)或C型接口
STFB-S1550-20SOT148 1550 SM 20 120 SOT-148(9mm)或C型接口
STFB-S1550-30SOT148 1550 SM 30 165 SOT-148(9mm)或C型接口
STFB-S1600-10SOT148 1600 SM 10 80 SOT-148(9mm)或C型接口
STFB-S1600-20SOT148 1600 SM 20 130 SOT-148(9mm)或C型接口
STFB-S1600-30SOT148 1600 SM 30 180 SOT-148(9mm)或C型接口
STFB-S1600-40SOT148 1600 SM 40 250 SOT-148(9mm)或C型接口
STFB-M1060-2000HO 1060 MM 2000 3000 窗口型HHL
STFB-M1060-2000HF 1060 MM 2000 3000 光纤耦合HHL
STFB-M1060-2000TO3 1060 MM 2000 3000 TO-3
STFB-M1060-2000CM 1060 MM 2000 3000 C型接口
STFB-M1060-3000HO 1060 MM 3000 4000 窗口型HHL
STFB-M1060-3000HF 1060 MM 3000 4000 光纤耦合HHL
STFB-M1060-3000TO3 1060 MM 3000 4000 TO-3
STFB-M1060-3000CM 1060 MM 3000 4000 C型接口
STFB-M1260-500HO 1260 MM 500 2750 窗口型HHL
STFB-M1260-500HF 1260 MM 500 2750 光纤耦合HHL
STFB-M1260-500TO3 1260 MM 500 2750 TO-3
STFB-M1260-500CM 1260 MM 500 2750 C型接口
STFB-M1470-1000HO 1470 MM 1000 3000 窗口型HHL
STFB-M1470-1000HF 1470 MM 1000 3000 光纤耦合HHL
STFB-M1550-500HO 1550 MM 500 3000 窗口型HHL
STFB-M1550-500HF 1550 MM 500 3000 光纤耦合HHL
STFB-M1550-500TO3 1550 MM 500 3000 TO-3
STFB-M1550-500CM 1550 MM 500 3000 C型接口
STFB-M1550-2000HO 1550 MM 2000 7500 窗口型HHL
STFB-M1550-1500HF 1550 MM 1500 7800 光纤耦合HHL
STFB-M1600-500TO3 1600 MM 500 2500 TO-3
STFB-M1600-500CM 1600 MM 500 2500 C型接口
STFB-M1600-500HO 1600 MM 500 2500 窗口型HHL
STFB-M1600-500HF 1600 MM 500 2500 光纤耦合HHL
STFB-M1600-1000TO3 1600 MM 1000 2500 TO-3
STFB-M1600-1000CM 1600 MM 1000 2500 C型接口
STFB-M1600-1000HO 1600 MM 1000 2500 窗口型HHL

请到网页http://www.sintec.sg/products/Lasers/1421.html浏览详细资料。

型号: STFB-S1060-20SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±10 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop < 70 mA
运行电压 Uld 1.3±0.2 V
电流阀值 Ith < 30 mA
光束发散角(FWHM) θ║ 7±2 度
光束发散角(FWHM) θ┴ 40±5 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.3±0.1 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

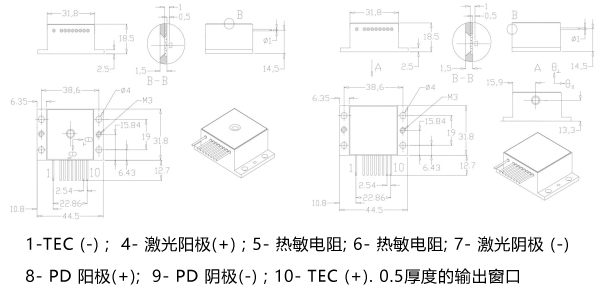

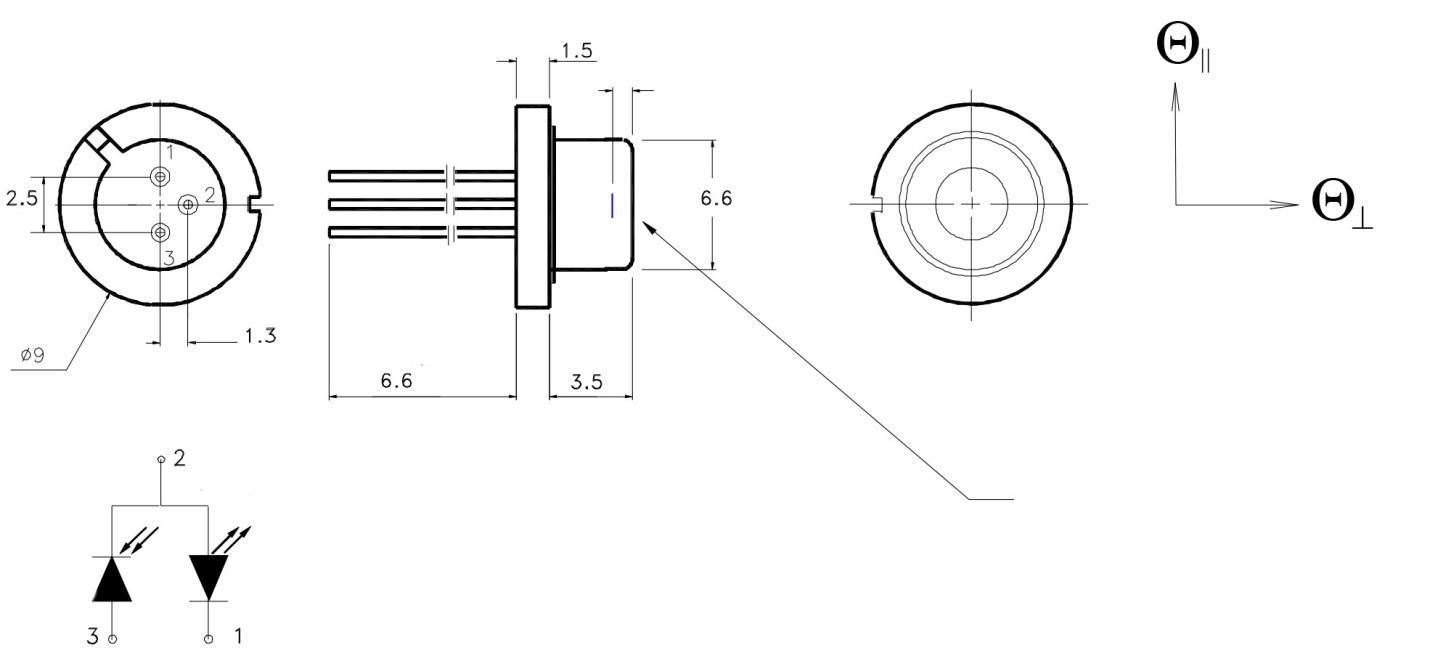

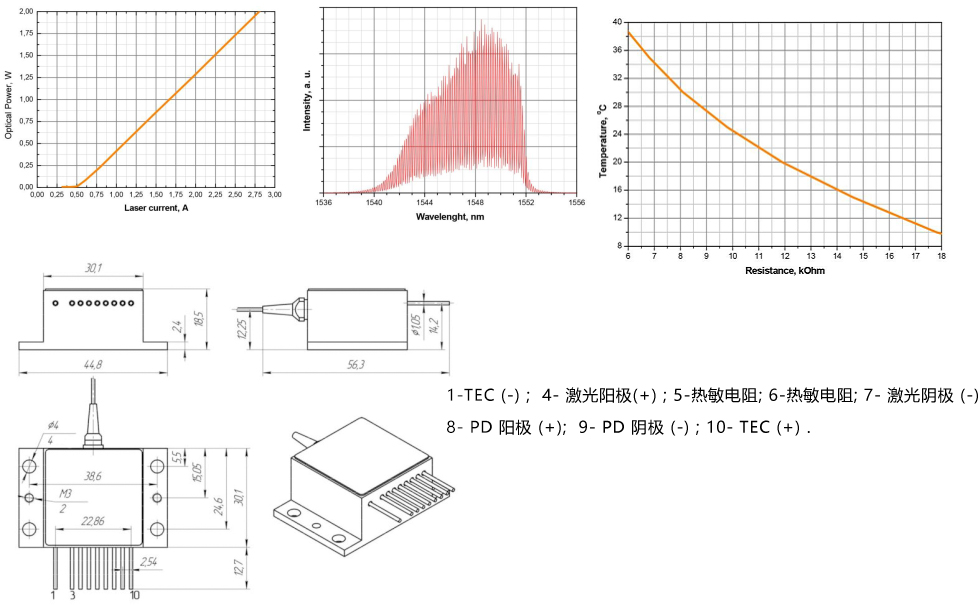

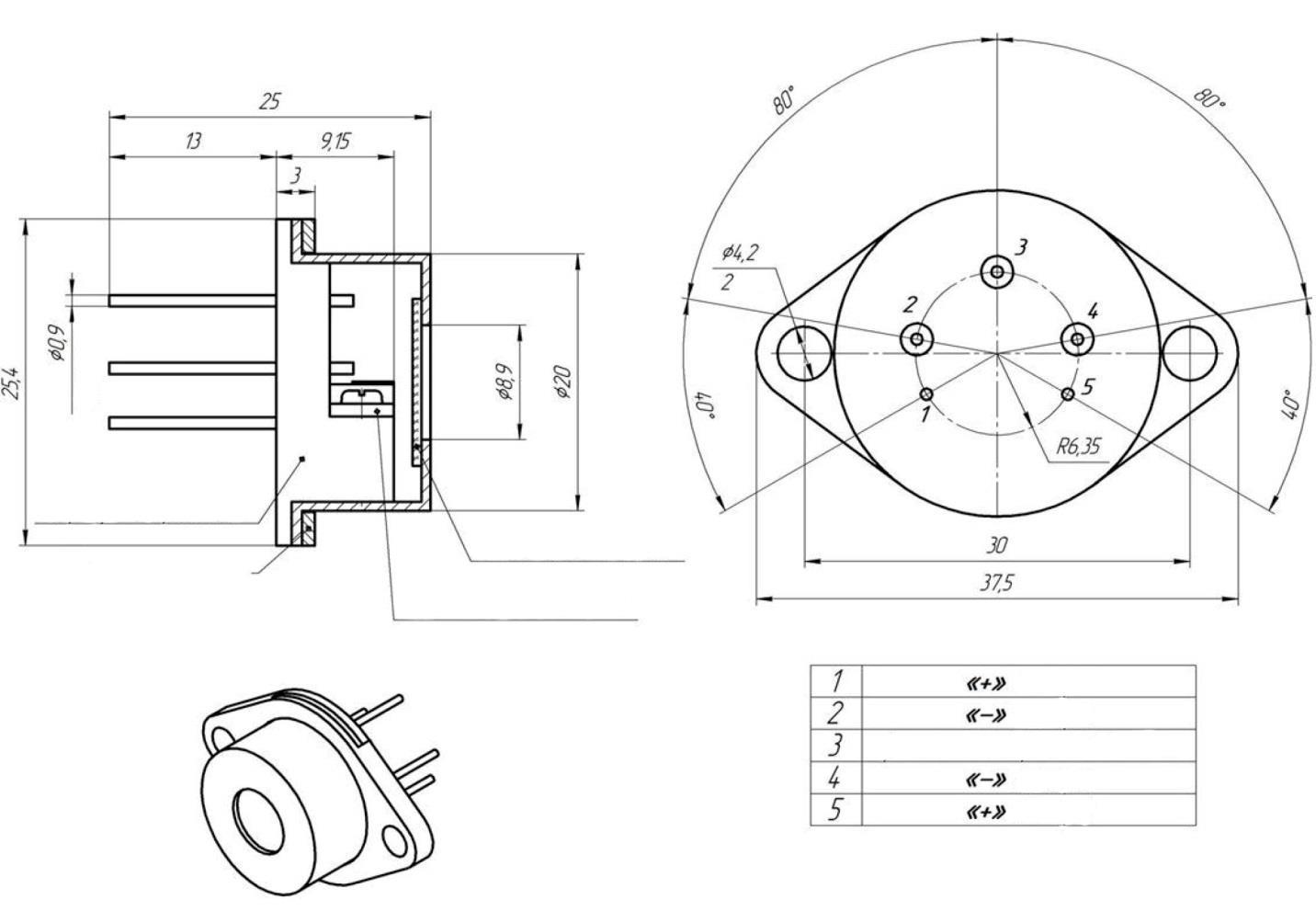

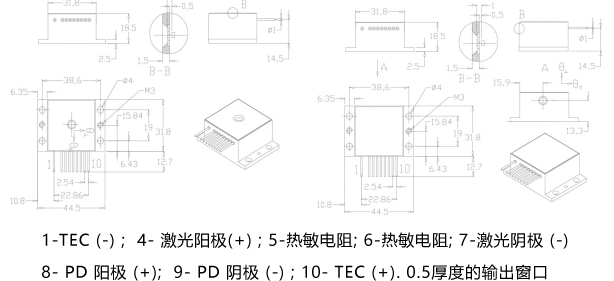

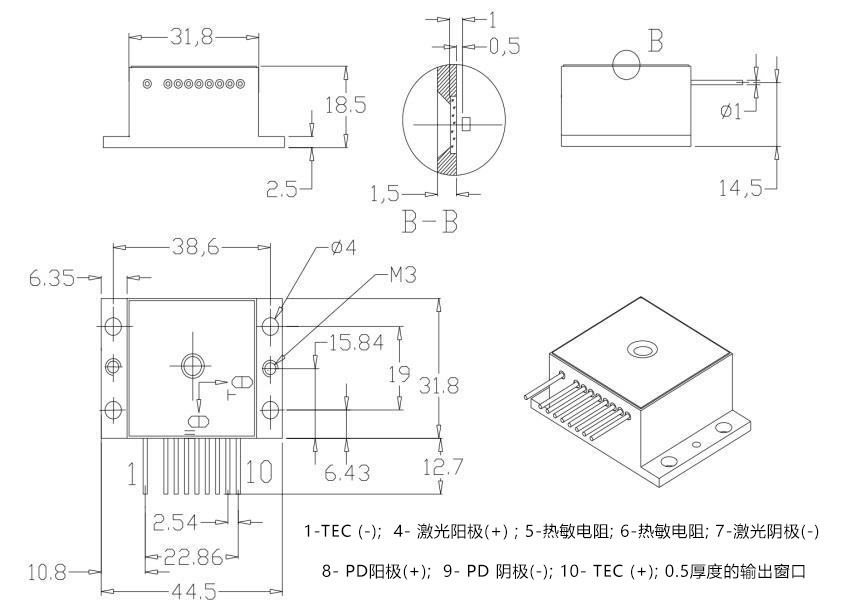

外形尺寸图

型号: STFB-S1060-50SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1060±10 nm
CW 光学输出功率 Pop 50 mW
运行电流 Iop < 100 mA
运行电压 Uld 1.3±0.3 V
电流阀值 Ith < 35 mA
光束发散角(FWHM) θ║ 7±2 度
光束发散角(FWHM) θ┴ 40±5 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.25±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

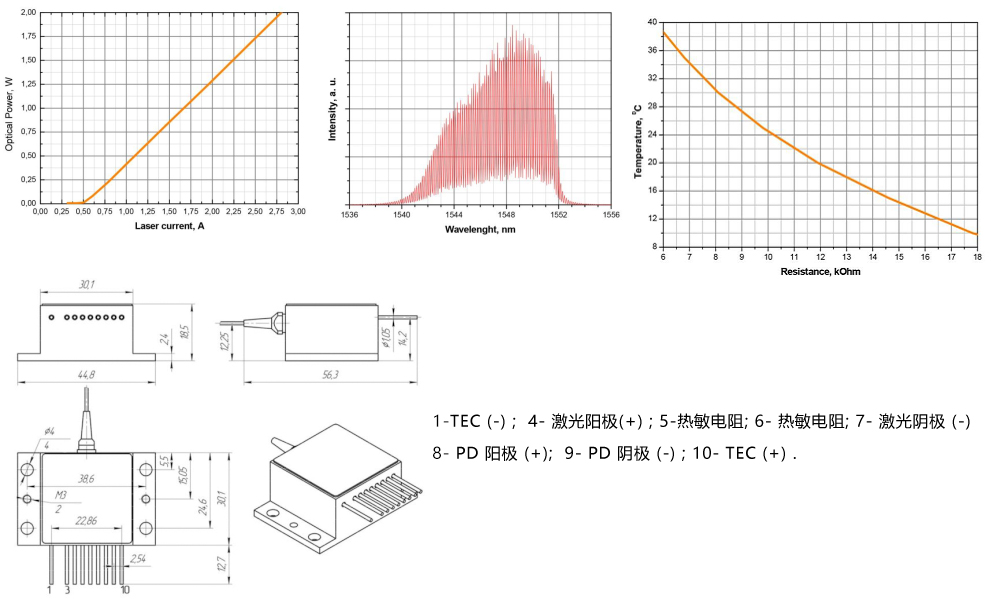

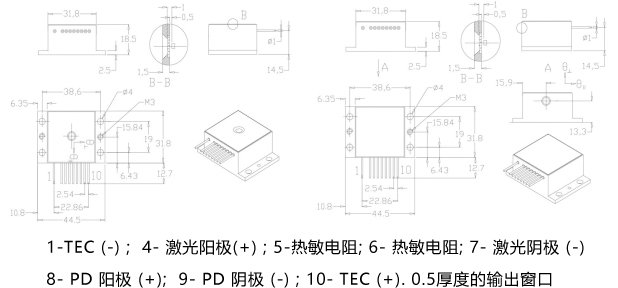

外形尺寸图

型号: STFB-S1300-10SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 10 mW
运行电流 Iop < 80 mA
运行电压 Uld 1.1±0.2 V
电流阀值 Ith < 40 mA
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 2.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1300-20SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop < 100 mA
运行电压 Uld 1.2±0.2 V
电流阀值 Ith < 45 mA
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 3 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式 CW
脉冲		 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1300-30SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 30 mW
运行电流 Iop < 145 mA
运行电压 Uld 1.2±0.2 V
电流阀值 Ith < 45 mA
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 4 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1300-40SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 40 mW
运行电流 Iop < 190 mA
运行电压 Uld 1.3±0.2 V
电流阀值 Ith < 55 mA
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 4 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1300-50SOT148

产品参数 代号 典型值 单位
激光发射器
峰值波长 λop 1300±30 nm
CW 光学输出功率 Pop 50 mW
运行电流 Iop < 250 mA
运行电压 Uld 1.3±0.2 V
电流阀值 Ith < 60 mA
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.15±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.4±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1550-10SOT148

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 10 mW
运行电流 Iop < 80 mA
运行电压 Uld 1±0.3 V
电流阀值 Ith < 40 mA
光束发散角(FWHM) θ║ 8±5 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.1±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.6±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1550-20SOT148

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop < 120 mA
运行电压 Uld 1±0.3 V
电流阀值 Ith < 45 mA
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.7±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1550-30SOT148

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 30 mW
运行电流 Iop < 165 mA
运行电压 Uld 1±0.3 V
电流阀值 Ith < 45 mA
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 45±5 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.1±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.6±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1600-10SOT148

产品参数代号典型值单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 10 mW
运行电流 Iop < 80 mA
运行电压 Uld 0.8±0.2 V
电流阀值 Ith < 35 mA
光束发散角(FWHM) θ║ 10±2 度
光束发散角(FWHM) θ┴ 50±5 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1600-20SOT148

产品参数代号典型值单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 20 mW
运行电流 Iop < 130 mA
运行电压 Uld 0.8±0.2 V
电流阀值 Ith < 40 mA
光束发散角(FWHM) θ║ 10±2 度
光束发散角(FWHM) θ┴ 50±5 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1600-30SOT148

产品参数代号典型值单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 30 mW
运行电流 Iop < 180 mA
运行电压 Uld 0.8±0.3 V
电流阀值 Ith < 45 mA
光束发散角(FWHM) θ║ 10±2 度
光束发散角(FWHM) θ┴ 50±5 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号: STFB-S1600-40SOT148

产品参数代号典型值单位
激光发射器
峰值波长 λop 1600±10 nm
CW 光学输出功率 Pop 40 mW
运行电流 Iop < 250 mA
运行电压 Uld 0.8±0.3 V
电流阀值 Ith < 50 mA
光束发散角(FWHM) θ║ 10±2 度
光束发散角(FWHM) θ┴ 50±5 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 5x1 μmxμm
波长温度系数 Δλ/ΔT 4±0.5 nm/度
运行功率温度系数 ΔP/ΔT 0.2±0.05 mW/度
运行电流温度系数 ΔI/ΔT 0.8±0.05 mA/度
结构模式 SM TE00 -
运行温度 Top 25 度
运行温度范围
 -40… +50 度
储藏温度范围
 -40… +80 度
运行模式
 连续; 脉冲, τ> 5 ns -
光电二极管监视器
监视器电流
 1-1000 μA
PD 反向电压
 < 5 V

注意：为保证半导体激光器SOT-148的稳定运行，必须将其安装在带铜载体的TEC上保持温度恒定。

外形尺寸图

型号：STFB-M1060-2000HO（窗口型HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop < 3 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1060-2000HF（光纤耦合HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1060±15 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop < 3 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith < 0.6 A
半宽频谱 (FWHM) Δλ < 3.5 nm
运行模式
 CW,QCW,脉冲d
光纤
纤芯直径
 100 μm
膜层直径
 125 μm
外层直径
 3 mm
数值孔径
 0.22 -
发射区光纤长度
 1 m
接口类型
 FC -
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
其它参数
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
保证时长
 1 year

外形尺寸图

型号：STFB-M1060-2000TO3（TO-3封装）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop < 3 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
发光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1060-3000HO（窗口型HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 3 W
运行电流 Iop < 4 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
发光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1060-3000HF（光纤耦合HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1060±15 nm
CW 光学输出功率 Pop 3 W
运行电流 Iop < 4 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith < 0.6 A
半宽频谱 (FWHM) Δλ < 3.5 nm
运行模式
 CW,QCW,脉冲d
光纤
纤芯直径
 100 μm
膜层直径
 125 μm
外层直径
 3 mm
数值孔径
 0.22 -
发射区光纤长度
 1 m
接口类型
 FC -
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
其它参数
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
保证时长
 1 year

外形尺寸图

型号：STFB-M1060-3000TO3（TO-3封装）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 3 W
运行电流 Iop < 4 A
运行电压 Uld 1.5±0.2 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
发光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1260-0500HO（窗口型HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1060±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop < 2.75 A
运行电压 Uld 1.2±0.2 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1260-0500HF（光纤耦合HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1260±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop < 2.75 A
运行电压 Uld 1.2±0.2 V
电流阀值 Ith < 0.6 A
半宽频谱 (FWHM) Δλ < 5 nm
运行模式
 CW
光纤
纤芯直径
 100 μm
膜层直径
 125 μm
外层直径
 3 mm
数值孔径
 0.22 -
发射区光纤长度
 1 m
接口类型
 FC -
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
其它参数
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
保证时长
 1 年

外形尺寸图

型号：STFB-M1060-2000TO3（TO-3封装）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1260±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop < 2.75 A
运行电压 Uld 1.25±0.2 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1470-1000HO（窗口型HHL）

产品参数代号 典型值单位
激光发射器
峰值波长 λop 1470±20 nm
CW 光学输出功率 Pop 1 W
运行电流 Iop < 3 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ < 15 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1470-1500HF（光纤耦合HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1470±20 nm
CW 光学输出功率 Pop 1 W
运行电流 Iop < 3 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith < 0.6 A
半宽频谱 (FWHM) Δλ < 5 nm
运行模式
 CW
光纤
纤芯直径
 100 μm
膜层直径
 125 μm
外层直径
 3 mm
数值孔径
 0.22 -
发射区光纤长度
 1 m
接口类型
 FC -
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
保证时长
 1 year

外形尺寸图

型号：STFB-M1550-0500H0（窗口型HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop < 3 A
运行电压 Uld 1±0.2 V
电流阀值 Ith < 0.7 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1550-0500HF（光纤耦合HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop < 3 A
运行电压 Uld 1±0.2 V
电流阀值 Ith < 0.7 A
半宽频谱 (FWHM) Δλ < 5 nm
运行模式
 CW
光纤
纤芯直径
 100 μm
膜层直径
 125 μm
外层直径
 3 mm
数值孔径
 0.22 -
发射区光纤长度
 1 m
接口类型
 FC -
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
保证时长
 1 year

外形尺寸图

型号：STFB-M1550-0500TO3（TO-3封装）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±20 nm
CW 光学输出功率 Pop 0.5 W
运行电流 Iop < 3 A
运行电压 Uld 1±0.2 V
电流阀值 Ith < 0.7 A
光束发散角(FWHM) θ║ 8±2 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 3.5 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
其它参数
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

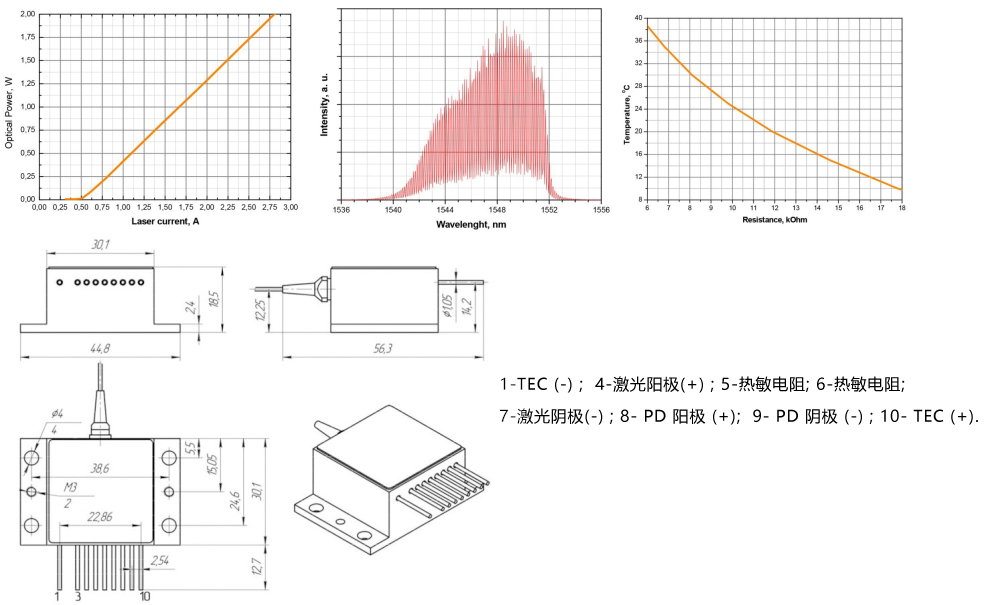

型号：STFB-M1550-2000H0（窗口型HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 2 W
运行电流 Iop < 5 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 15±3 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 10 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

型号：STFB-M1550-1500HF（光纤耦合HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1550±30 nm
CW 光学输出功率 Pop 1.5 W
运行电流 Iop < 5 A
运行电压 Uld 1.1±0.1 V
电流阀值 Ith < 0.6 A
半宽频谱 (FWHM) Δλ < 8 nm
运行模式
 CW
光纤
纤芯直径
 100 μm
膜层直径
 125 μm
外层直径
 3 mm
数值孔径
 0.22 -
发射区光纤长度
 1 m
接口类型
 FC -
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
其它参数
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
保证时长
 1 year

外形尺寸图

型号：STFB-M1600-1000H0（窗口型HHL）

产品参数代号典型值单位
激光发射器
峰值波长 λop 1600±20 nm
CW 光学输出功率 Pop 1 W
运行电流 Iop < 3.5 A
运行电压 Uld 1.2±0.1 V
电流阀值 Ith < 0.6 A
光束发散角(FWHM) θ║ 15±3 度
光束发散角(FWHM) θ┴ 1 度
半宽频谱 (FWHM) Δλ < 8 nm
发射区域 Wxd 100x1 μmxμm
运行模式 CW 连续
运行温度 Top 25 度
光电二极管监视器
PD监视器电流
 1-1000 μA
PD反向电压
 9 V
TEC
最大电流
 5 A
最大运行电压
 3,8 V
热敏电阻
阻抗
 10 Kilo-ohm
波长温度系数 Δλ/ΔT 3±0.2 nm/度
工作电流温度系数 ΔI/ΔT 15±5 mA/度
工作温度范围
 -20… +40 度
储藏温度范围
 -40… +80 度

外形尺寸图

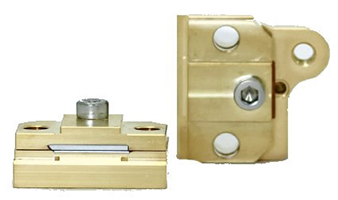

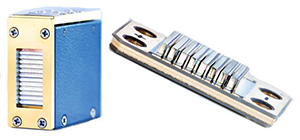

60W连续二极管激光列阵（巴条）型号: ARR01C060 (Derringer)

激光波长：790-1550nm

光学参数

参数 工作条件 最小 典型 最大 单位
连续激光功率 30A、25°C热沉 60

 W
工作电流 60W、25°C热沉
 28 32 A
逗留阈值 25°C热沉
 7.5 9.0 A
波长误差 60W、25°C热沉
 ± 3
 nm
谱宽FWHM 60W、25°C热沉
 1.9 2.5 nm
波长温漂
 0.23 0.25 0.27 nm/°C
光束发散角FWHM

 40x10 42x12 °x°

电气参数

参数 工作条件 最小 典型 最大 单位
阻抗 25°C热沉
 0.024 0.036 ohms
工作电压 25°C热沉、60W
 5.4 6.3 V

极限参数

参数 参数值
工作电流 35A
反向电流 25μA
反向电压 3V
工作环境温度 -20°C 到 50°C
储藏温度 -40°C 到 85°C

上面的参数是针对808nm激光波长。

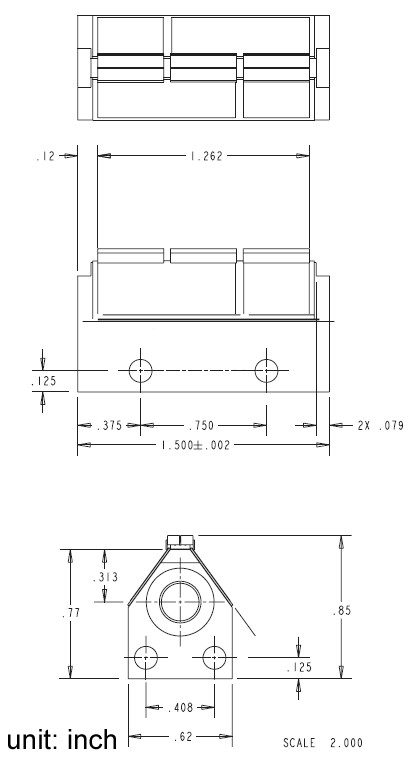

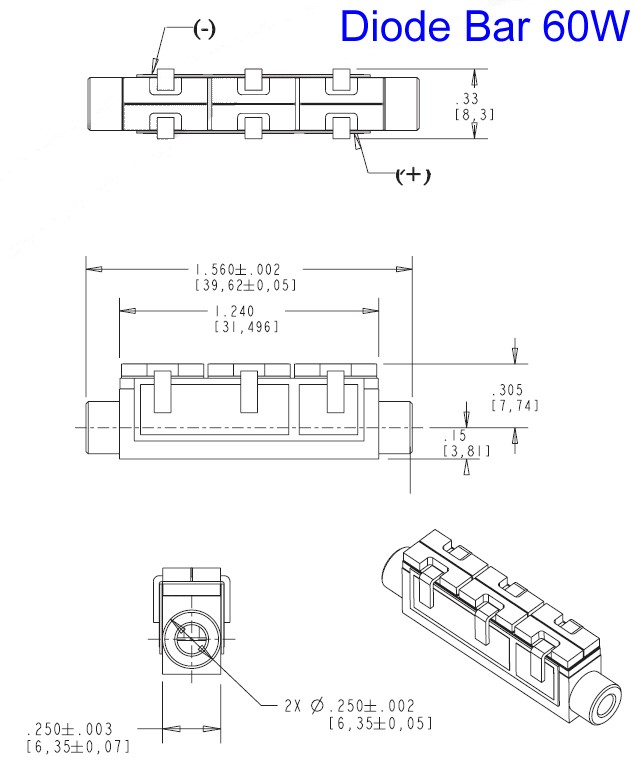

60W连续二极管激光列阵外形尺寸

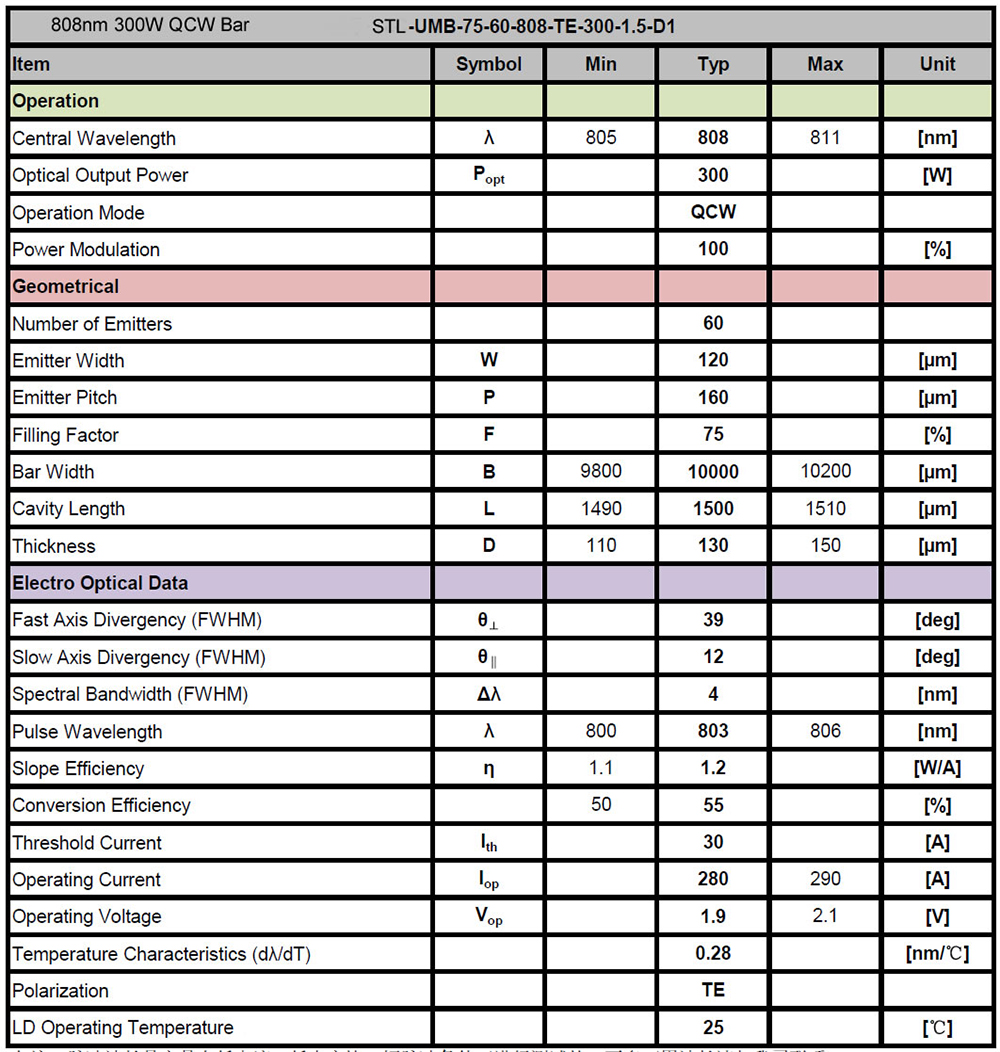

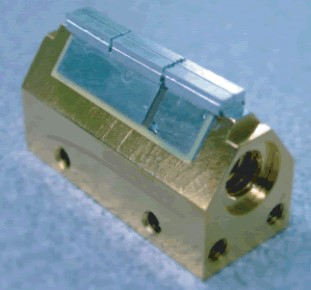

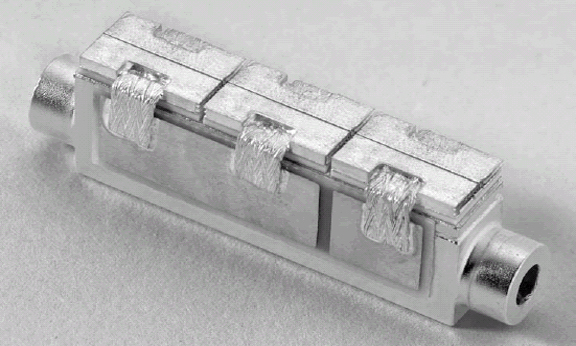

准连续激光二极管阵列 (脉冲激光二极管阵列、Derringer)

1.150W脉冲激光二极管阵列 Derringer (3个巴条，每条 50W)

  • 脉冲重复率：1-50HZ

  • 脉冲宽度：<  500us

  • 脉冲峰值功率：50W/巴条，合计150W

  • 波长：806nm +/-2nm

2. 300W脉冲激光二极管阵列 Derringer (3个巴条，每条 100W)

  • 脉冲重复率：1-50HZ

  • 脉冲宽度：<  500us

  • 脉冲峰值功率：100W/巴条，合计300W

  • 波长：806nm +/-2nm

60W连续二极管激光列阵（巴条）

型号: ARR81C060(Derringer),用于Lee Laser的半导体泵浦激光器

60W连续二极管激光列阵（巴条）

光学参数

参数 工作条件 最小 典型 最大 单位
连续激光功率 30A、25°C热沉 60

 W
工作电流 80W、25°C热沉
 27 30 A
电流阈值 25°C热沉
 7.5 9.0 A
中心波长 80W、25°C热沉
 808
 nm
波长误差 80W、25°C热沉
 ± 3
 nm
谱宽FWHM 80W、25°C热沉
 1.9 3.0 nm
波长温漂

 0.25
 nm/°C
光束发散角FWHM

 30x10 42x12 ° x °

电气参数

参数 工作条件 最小 典型 最大 单位
阻抗 25°C热沉
 0.015 0.036 ohms
工作电压 25°C热沉、80W
 5.4 6.3 V

极限参数

参数 参数值
工作电流 35A
反向电流 25μA
反向电压 3V
工作环境温度 -20°C 到 50°C
储藏温度 -40°C 到 85°C

上面的参数是针对808nm激光波长。

60W连续二极管激光列阵外形尺

高功率激光芯片/巴条/模块

高功率半导体激光芯片是激光泵浦、工业加工及先进制造等的关键核心部件。根据应用需求，其波长范围0.75-1.06um; 其单管芯片（Single Emitter， Chip），包括单模和多模器件，功率0.5W-30W；巴条芯片（Bar）；连续CW功率50W-200W；QCW功率100W-700W；COS/COC/MCC等形式的芯片级封装器件和光纤耦合式封装模块。同时提供客户定制化、特殊需求的的产品服务。主要应用包括工业加工、医疗美容、光通信、安全防护、智能感知、科学研究等领域。

激光芯片/巴条

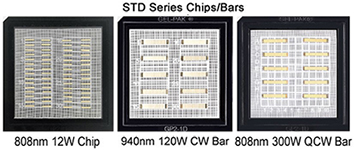

STD系列激光芯片/巴条

STD系列激光芯片/巴条

产品特点

  • 高输出功率

  • 高光电转换效率

  • 高亮度

  • 高可靠性

技术亮点

  • 高效率外延结构设计

  • 高质量外延材料生长

  • 腔面特殊钝化方法

产品型号 激光波长 激光功率 工作电流/电压 说明
STD-UMC-100-808-TE-6-4.0 808nm 6W 10.5A/1.75V CW 单管芯片
STD-UMC-190-808-TE-12-4.0 808nm 12W 10.5A/1.75V CW单管芯片
STD-UMC-100-915-TE-12-4.5 915nm 12W 10.5A/1.62V CW单管芯片
STD-UMC-160-915-TE-18-5.0 915nm 18W 17.5A/1.65V CW单管芯片
STD-UMC-190-915-TE-22-5.0 915nm 22W 20.0A/1.68V CW单管芯片
STD-UMC-230-915-TE-25-5.0 915nm 25W 24.5A/1.70V CW单管芯片
STD-UMC-100-945-TE-12-4.5 945nm 12W 11.5A/1.70V CW单管芯片
STD-UMC-160-945-TE-18-5.0 945nm 18W 17.5A/1.70V CW单管芯片
STD-UMC-190-945-TE-22-5.0 945nm 22W 21.5A/1.70V CW单管芯片
STD-UMC-230-945-TE-25-5.0 945nm 25W 25.0A/1.70V CW单管芯片
STD-UMC-100-975-TE-12-4.5 975nm 12W 12.5A/1.52V CW单管芯片
STD-UMC-100-975-TE-15-4.5 975nm 15W 16.0A/1.55V CW单管芯片
STD-UMC-190-975-TE-22-5.0 975nm 22W 23.5A/1.55V CW单管芯片
STD-UMC-230-975-TE-25-5.0 975nm 25W 27.0A/1.55V CW单管芯片
STD-UMC-230-975-TE-30-5.5 975nm 30W 33.0A/1.55V CW单管芯片
STD-UMB-30-19-808-TE-50-1.5 808nm 50W 42.0A/1.80V CW 巴条
STD-UMB-50-47-808-TE-100-1.5 808nm 100W 92.0A/1.80V CW 巴条
STD-UMB-50-47-940-TE-120-2.0 940nm 120W 115A/1.65V CW 巴条
STD-UMB-50-47-976-TE-200-4.0 976nm 200W 195A/1.55V CW 巴条
STD-UMB-75-37-808-TE-300-1.5 808nm 300W 250A/2.00V QCW 巴条

STL系列激光芯片/巴条

STL系列激光芯片/巴条

  • 高转换效率

  • 寿命> 20000小时

  • 提供客户定制化产品Customized products available

  • 供货周期短（接到客户订单后30天交货）Short lead time

  • 响应速度快（24小时内提供完善的解决方案）Quick response

产品型号 波长 结构 工作模式 激光功率 工作电流/电压

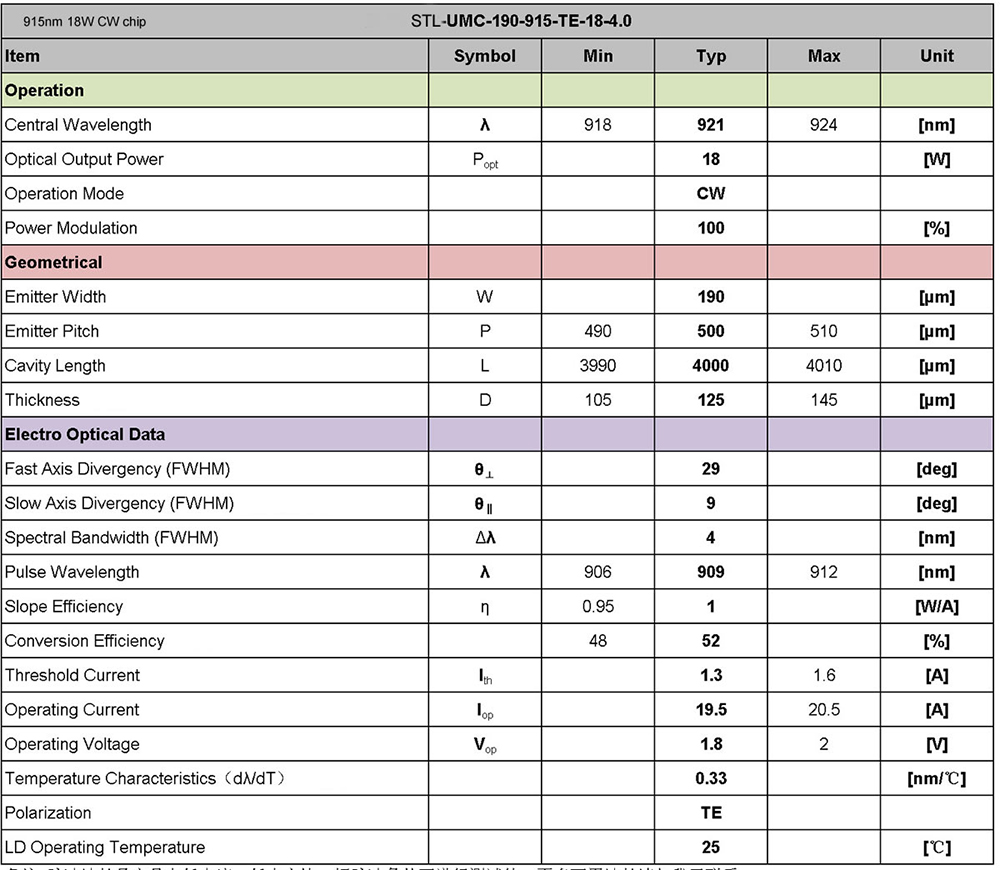

STL-UMC-190-915-TE-18-4.0 915nm 单管芯片 CW 18W 19.5A/1.8V
STL-UMC-95-915-TE-10-4.0 915nm 单管芯片 CW 10W 11A/1.7V
STL-UMC-28-915-TE-0.5-0.5 915nm 单管芯片 CW 500mW 0.55A/2V

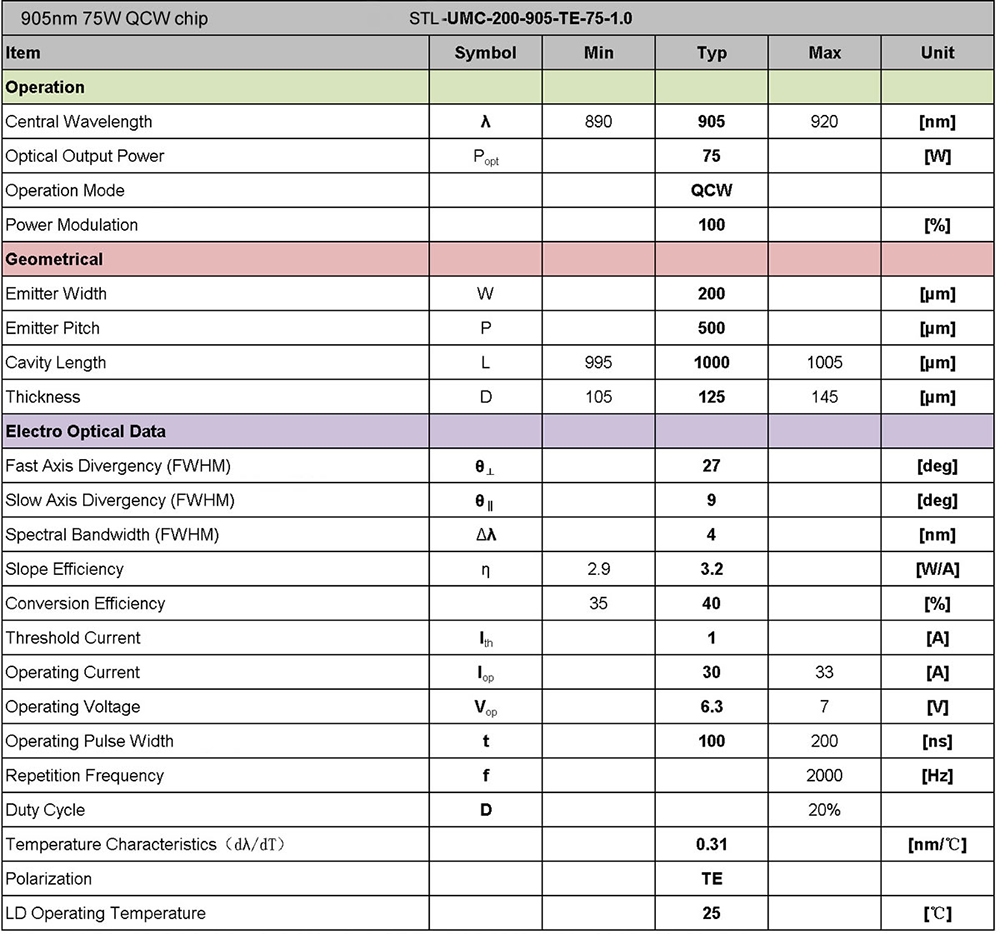

STL-UMC-200-905-TE-75-1.0 905nm 单管芯片 QCW 75W 30A/6.3V

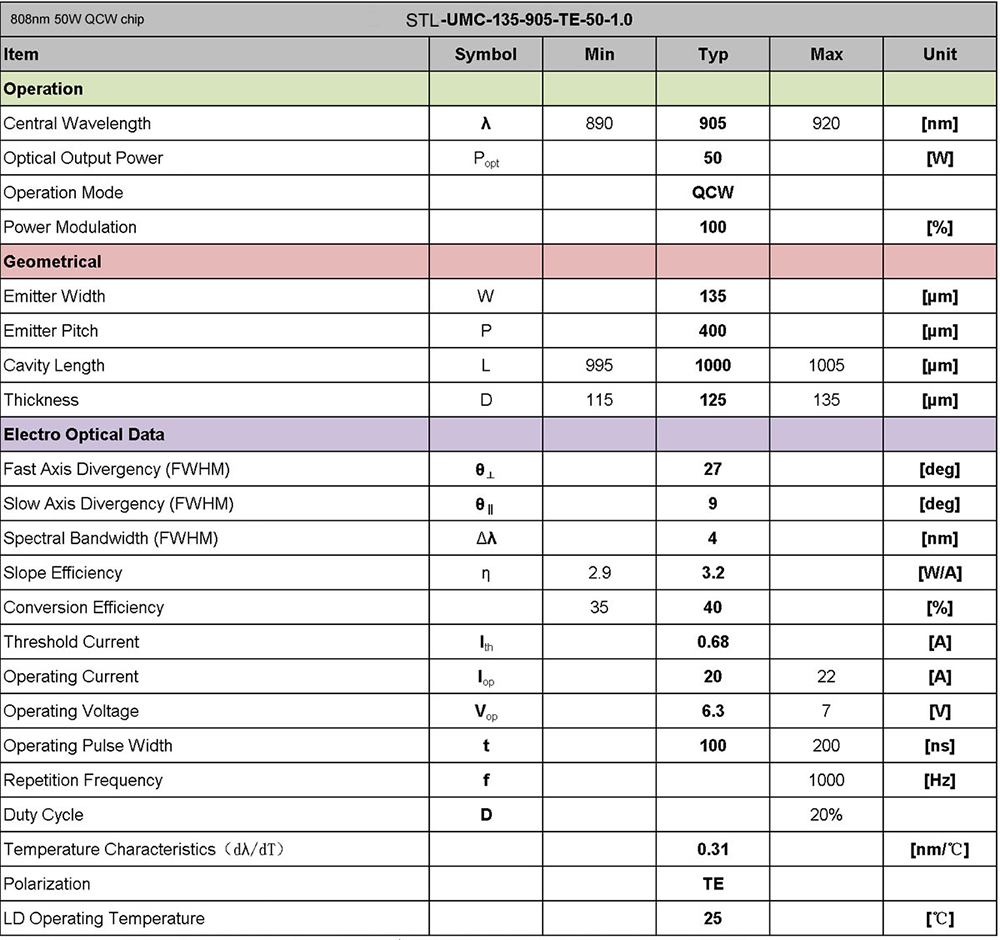

STL-UMC-135-905-TE-50-1.0 905nm 单管芯片 QCW 50W 23A/6.3V
STL-UMC-70-905-TE-25-1.0 905nm 单管芯片 QCW 25W 10A/6.3V
STL-UMC-28-896-TE-0.5-1.0 896nm 单管芯片 CW 0.5W 0.55A/1.8V

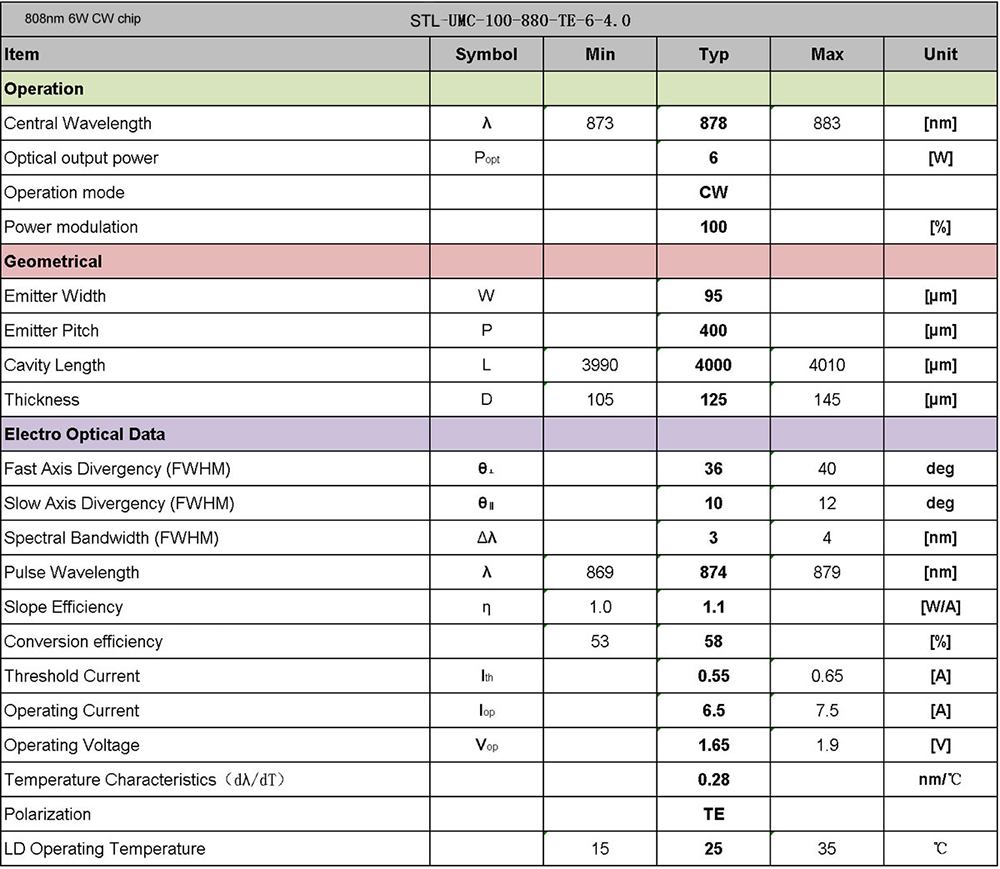

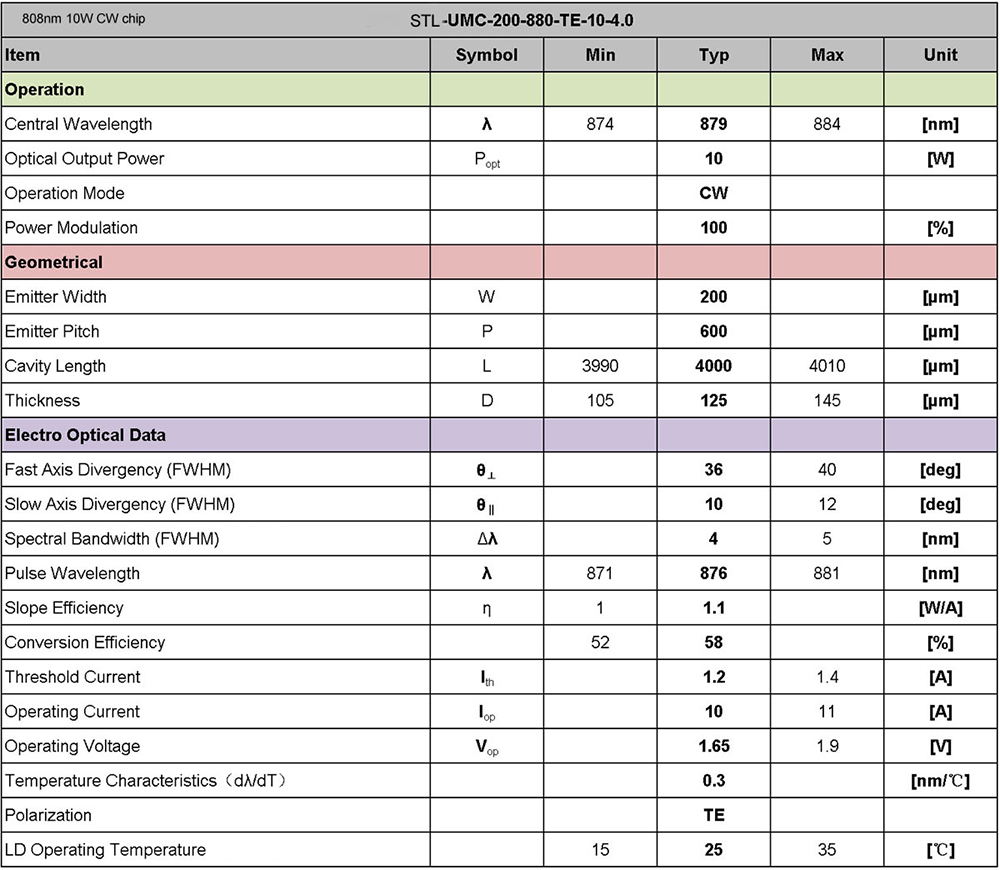

STL-UMC-200-880-TE-10-4.0 880nm 单管芯片 CW 10W 10A/1.65V
STL-UMC-100-880-TE-6-4.0 880nm 单管芯片 CW 6W 6.5A/1.65V

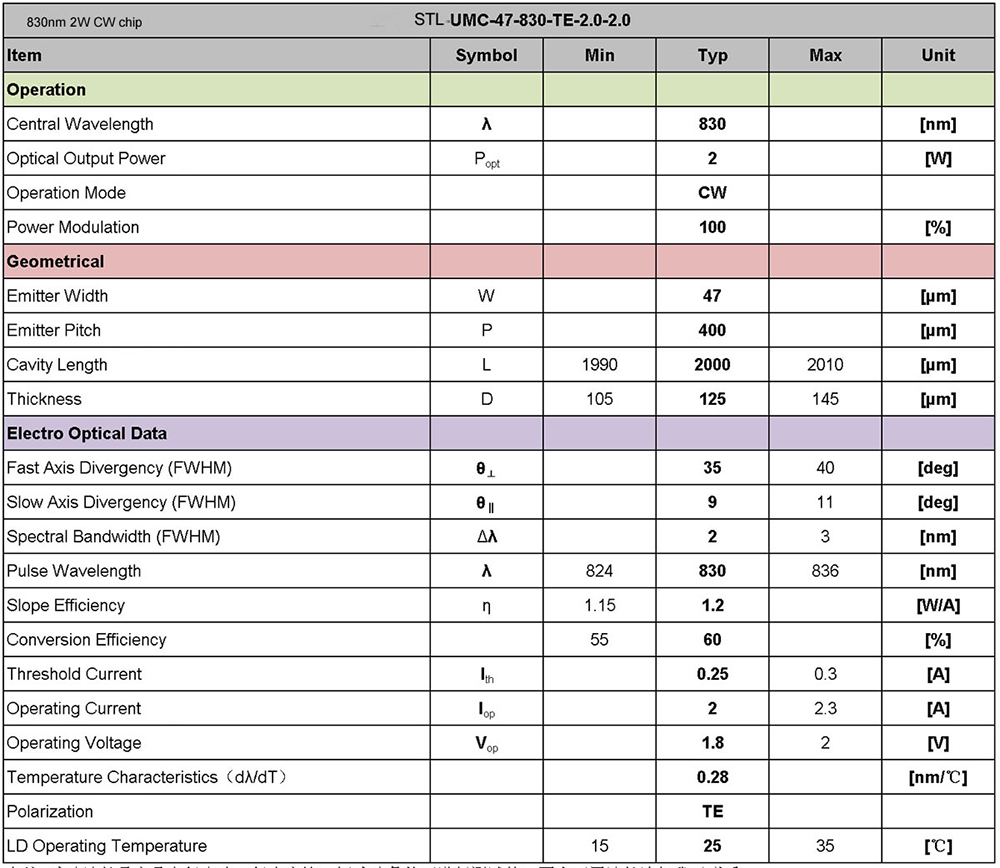

STL-UMC-47-830-TE-2.0-2.0 830nm 单管芯片 CW 2W 2A/1.8V
STL-UMC-200-808-TE-10-4.0 808nm 单管芯片 CW 10W 10A/1.75V

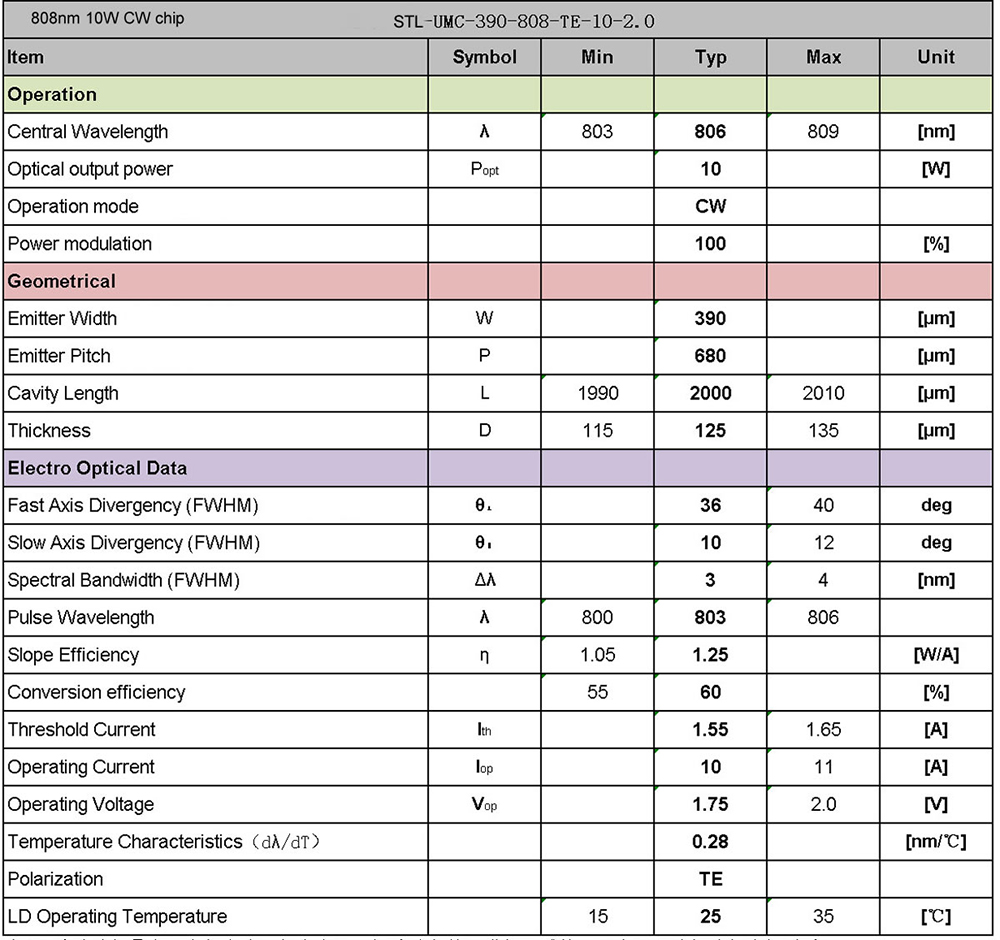

STL-UMC-390-808-TE-10-2.0 808nm 单管芯片 CW 10W 10A/1.75V

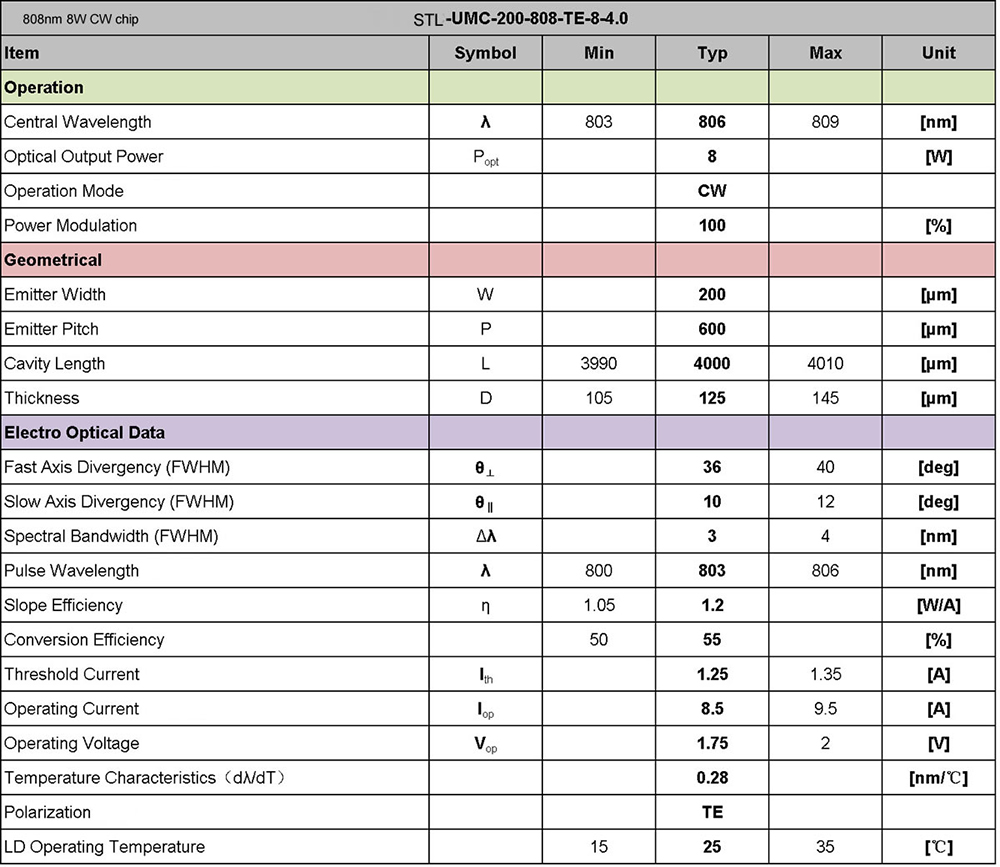

STL-UMC-200-808-TE-8-4.0 808nm 单管芯片 CW 8W 8.5A/1.75V
STL-UMC-200-808-TE-5-2.0 808nm 单管芯片 CW 5W 4.8A/1.75V

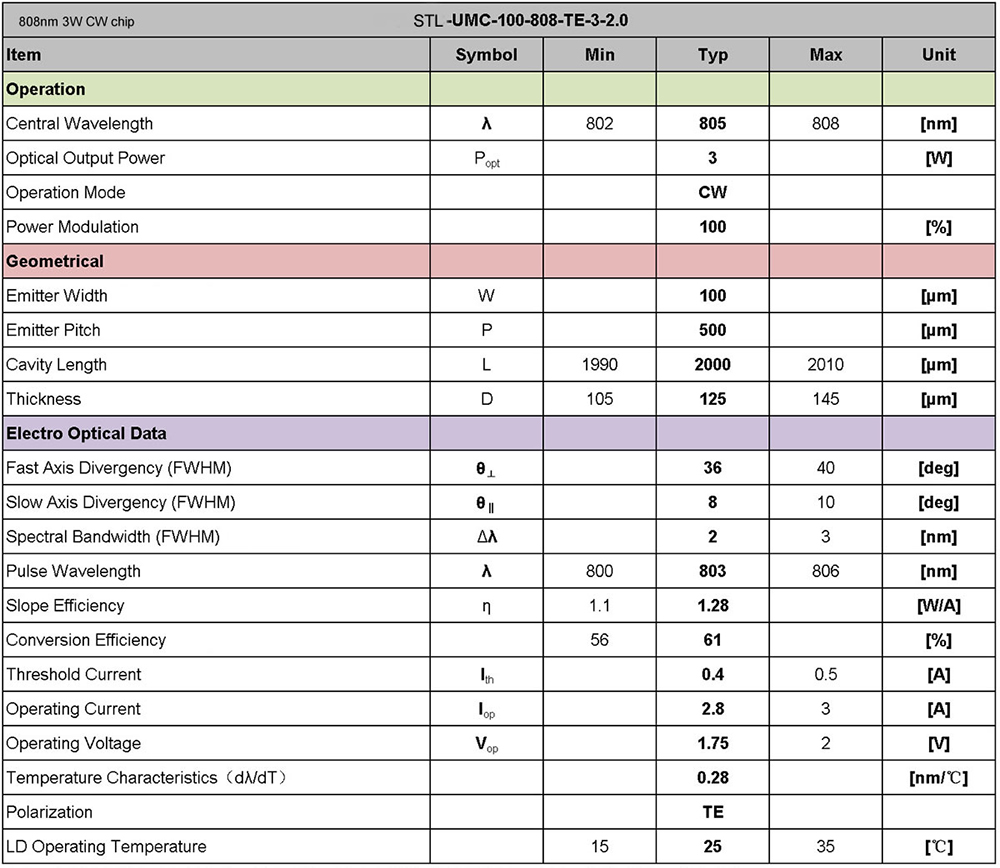

STL-UMC-100-808-TE-3-2.0 808nm 单管芯片 CW 3W 2.8A/1.75V

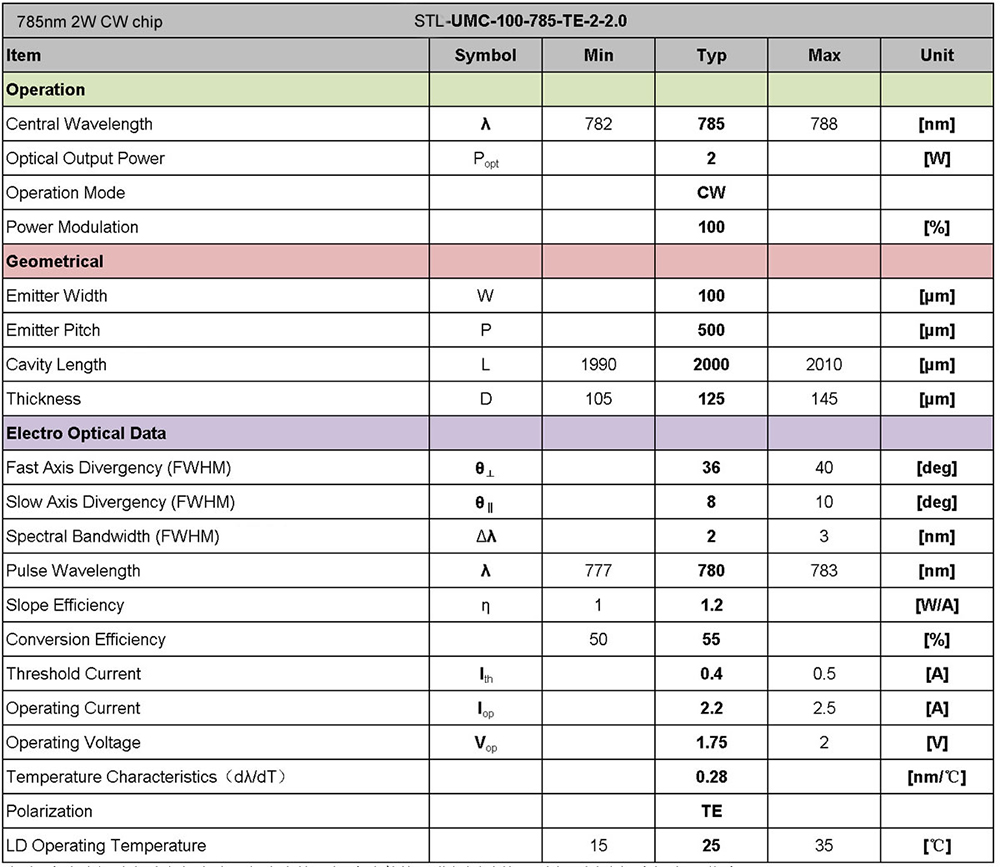

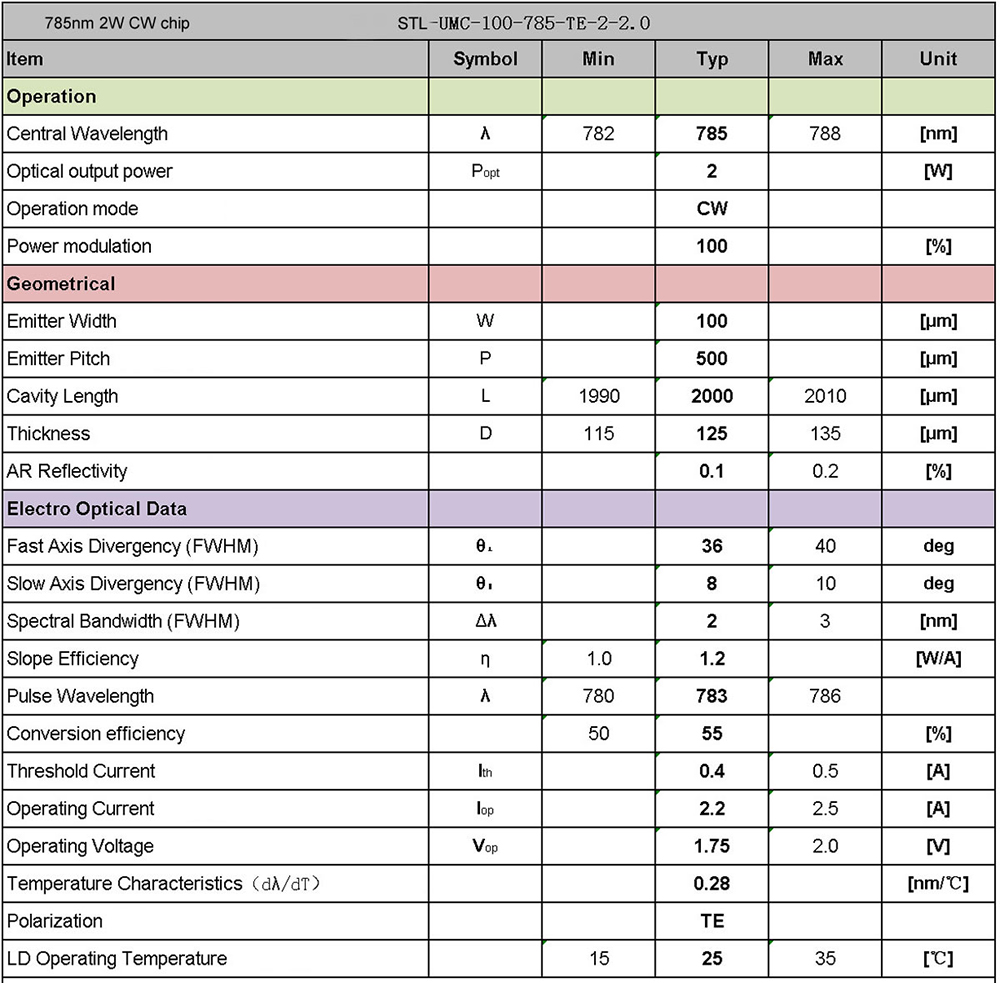

STL-UMC-100-785-TE-2-2.0 785nm 单管芯片 CW 2W 2.2A/1.75V

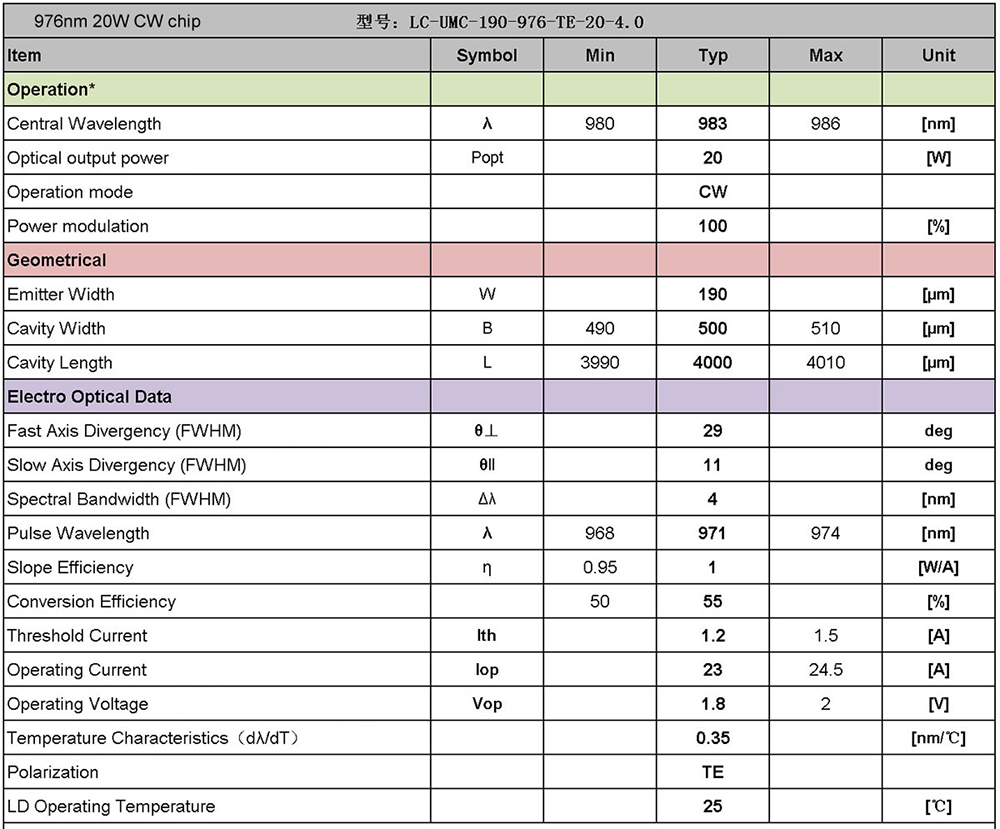

STL-UMC-190-976-TE-20-4.0 976nm 单管芯片 CW 20W 23A/1.8V
STL-UMC-95-976-TE-12-4.0 976nm 单管芯片 CW 12W 13A/1.75V

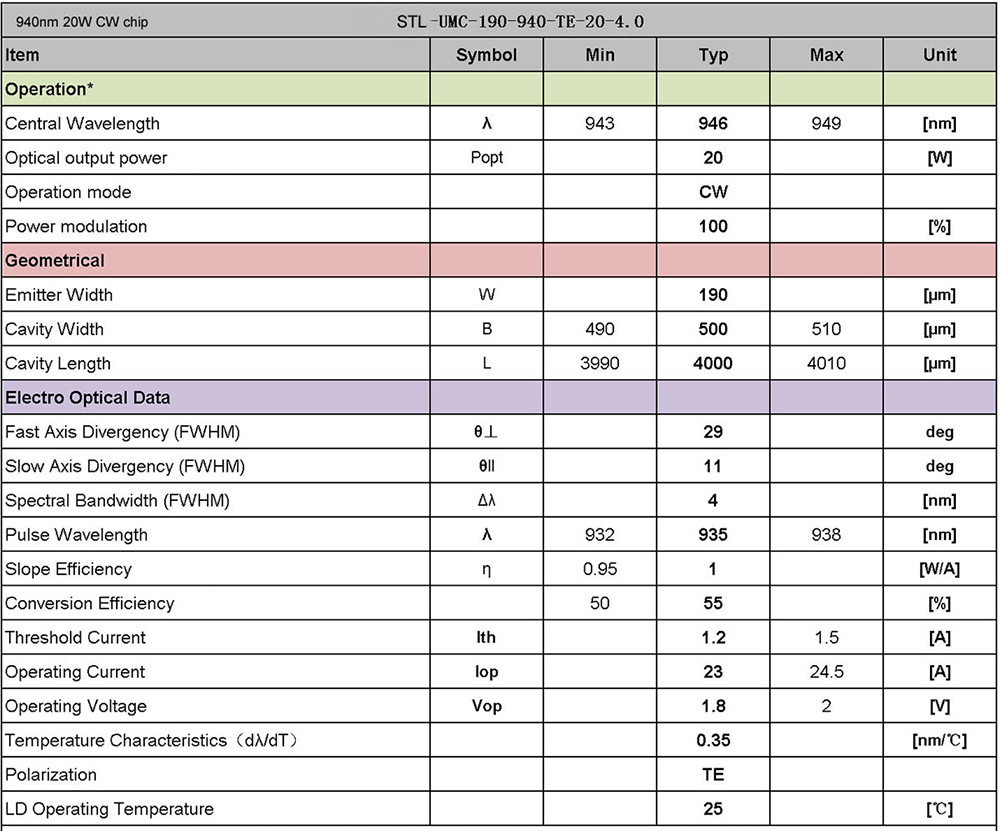

STL-UMC-190-940-TE-20-4.0 940nm 单管芯片 CW 20W 23A/1.8V

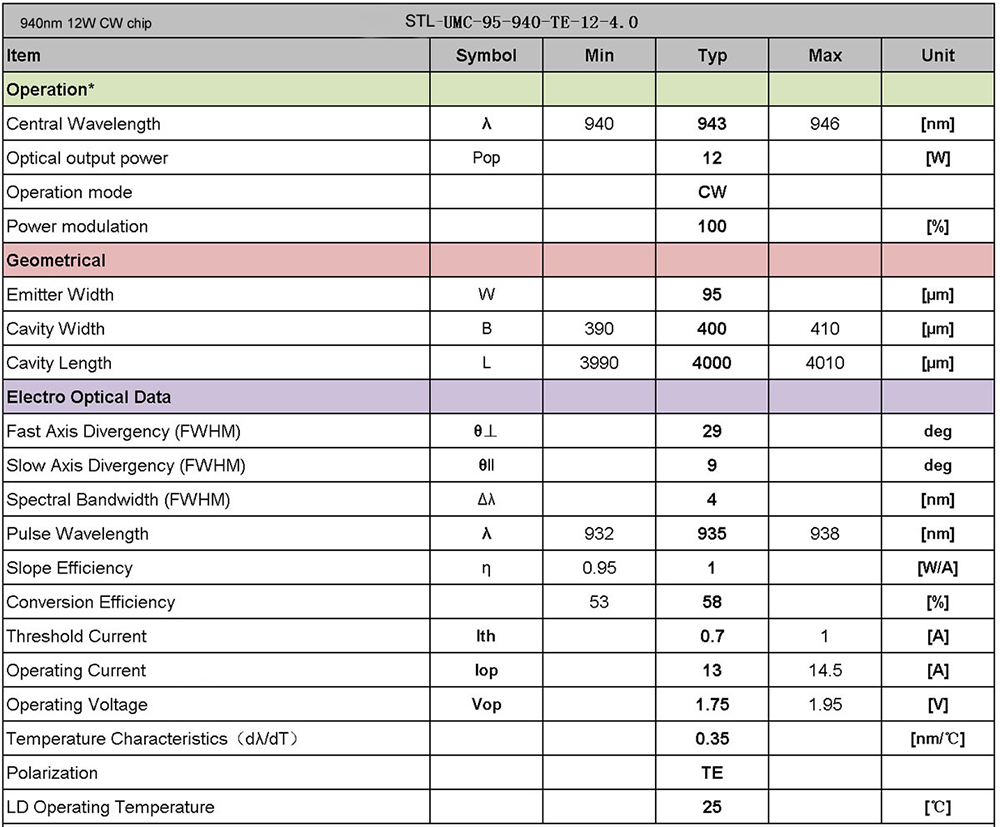

STL-UMC-95-940-TE-12-4.0 940nm 单管芯片 CW 12W 13A/1.75V
STL-UMC-390-808-TE-10-2.0 808nm 单管芯片 CW 10W 10A/1.75V
STL-UMC-100-785-TE-2-2.0 785nm 单管芯片 CW 2W 2.2A/1.75V

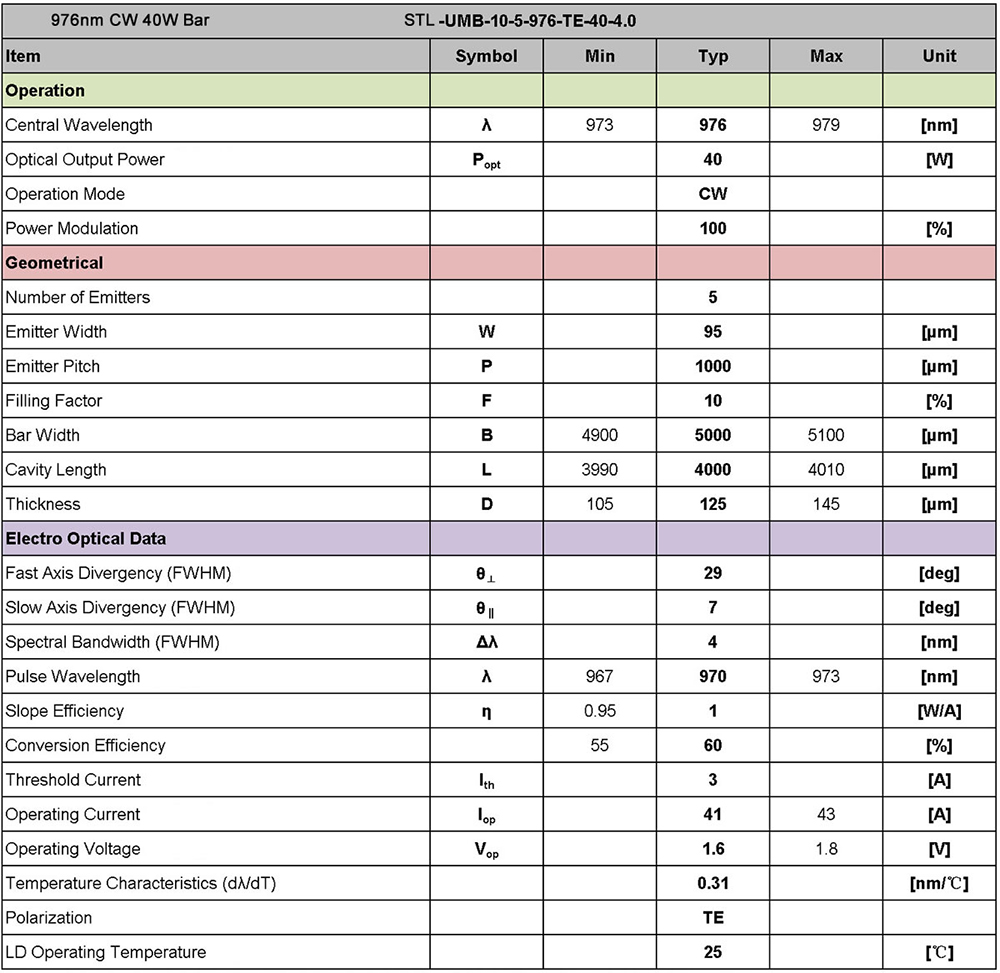

STL-UMB-10-5-976-TE-40-4.0 976nm 巴条 CW 40W 41A/1.6

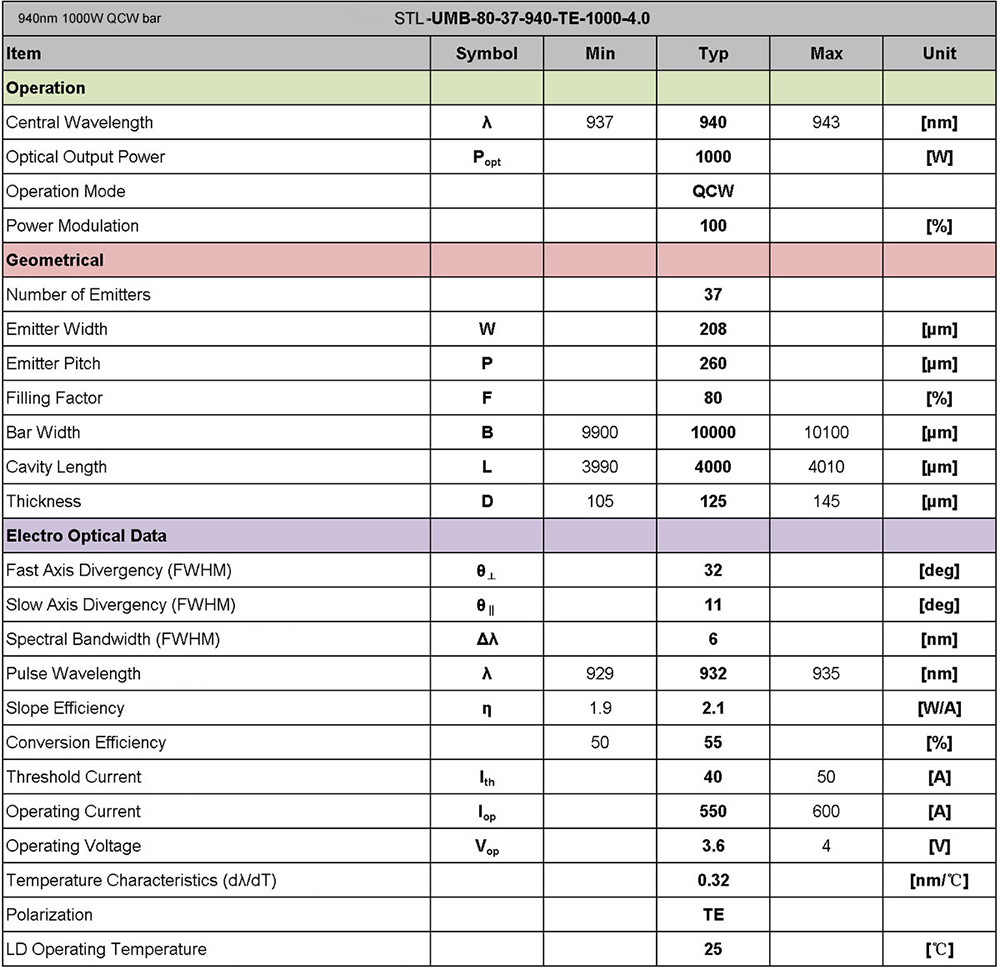

STL-UMB-80-37-940-TE-1000-4.0 940nm 巴条 QCW 1000W 550A/3.6V
STL-UMB-35-24-940-TE-200-3.0 940nm 巴条 QCW 200W 212A/1.65V
STL-UMB-75-60-808-TE-500-1.5 808nm 巴条 QCW 500W 460A/2.1V
STL-UMB-75-30-808-TE-150-1.5 808nm 巴条 QCW 150W 145A/1.9V

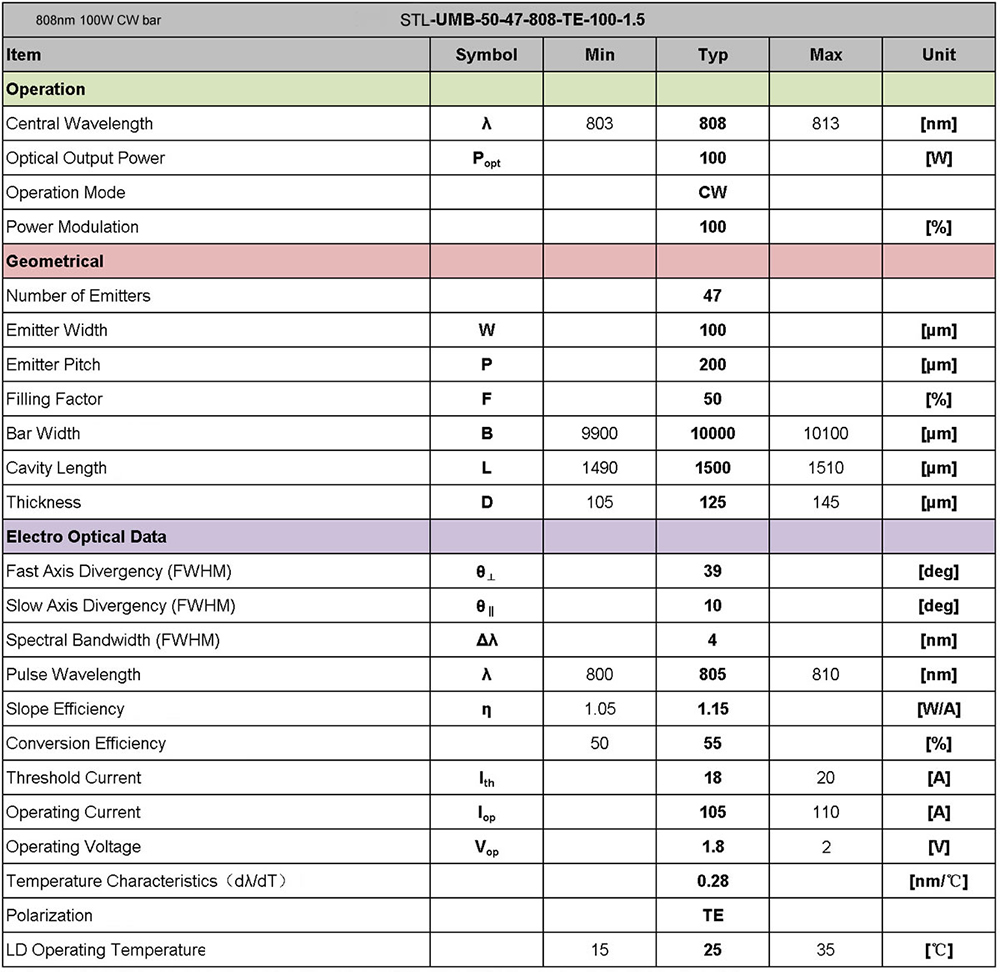

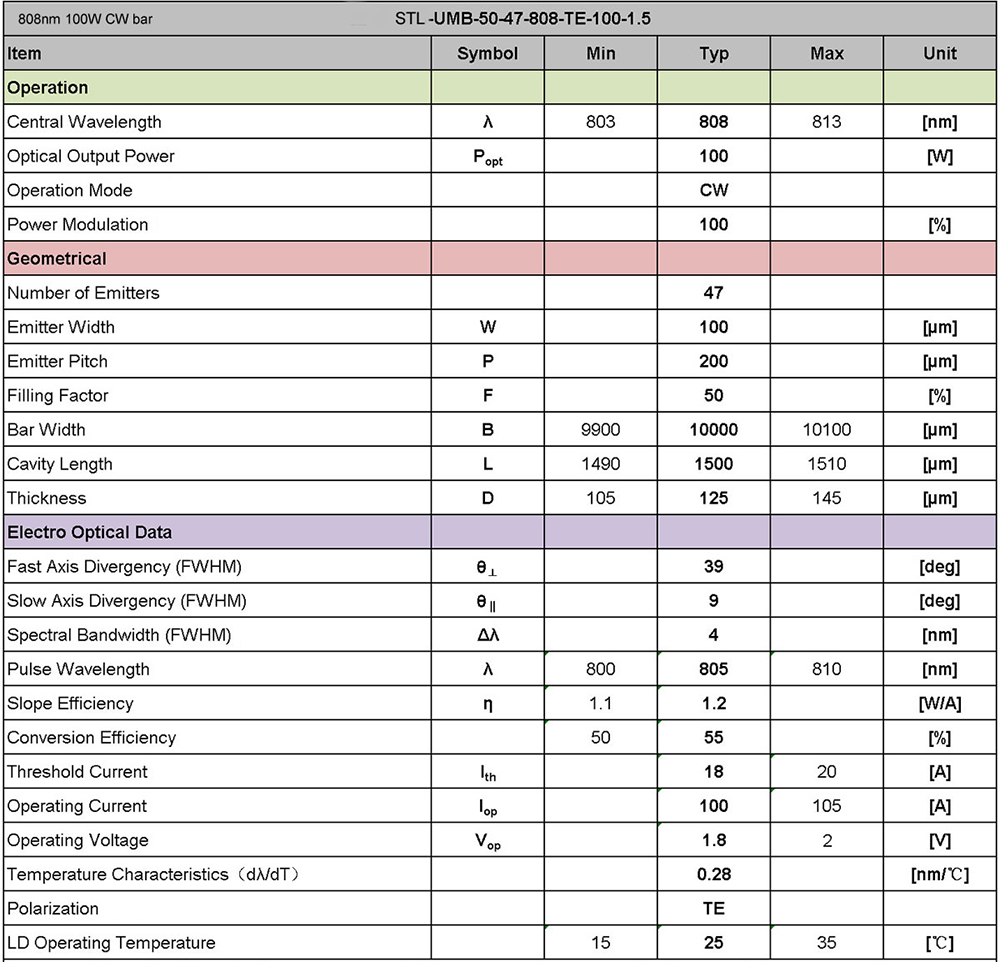

STL-UMB-50-47-808-TE-100-1.5 808nm 巴条 CW 100W 105A/1.8V

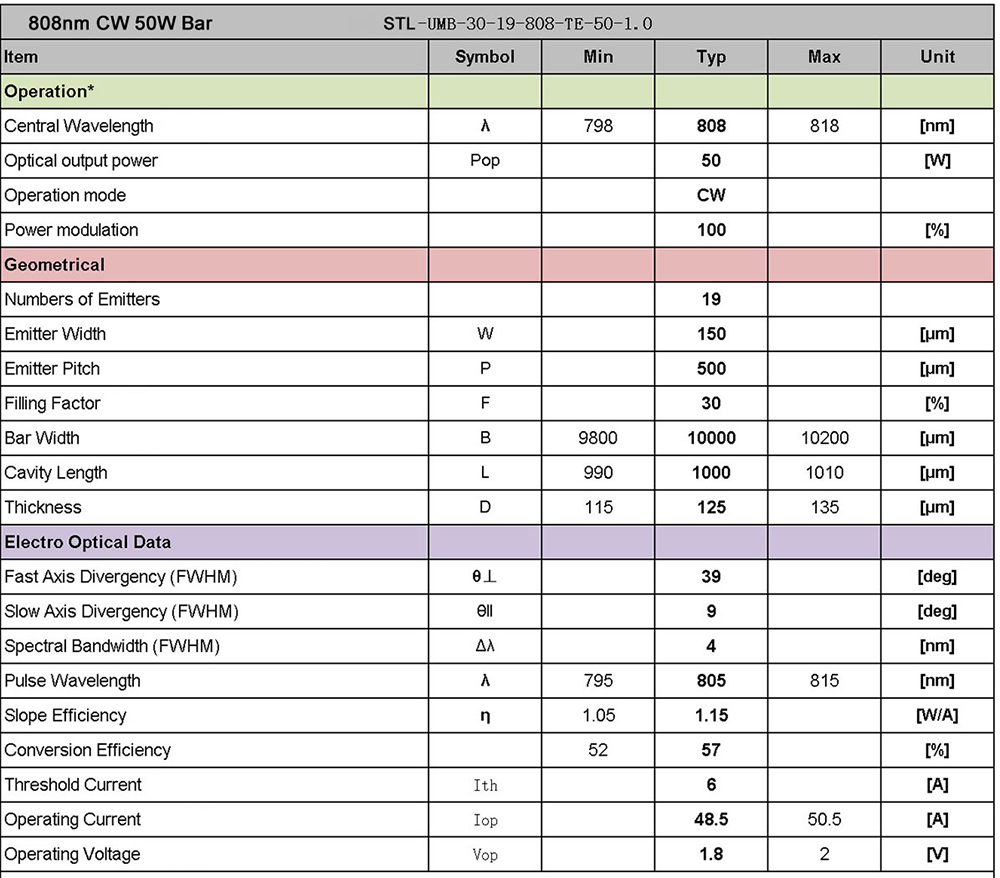

STL-UMB-50-47-808-TE-60-1.0 808nm 巴条 CW 60W 63A/1.8V
STL-UMB-50-47-808-TE-100-1.5-2 808nm 巴条 CW 100W 100A/1.8V
STL-UMB-75-30-808-TE-150-1.5 808nm 巴条 QCW 150W 145A/1.9V

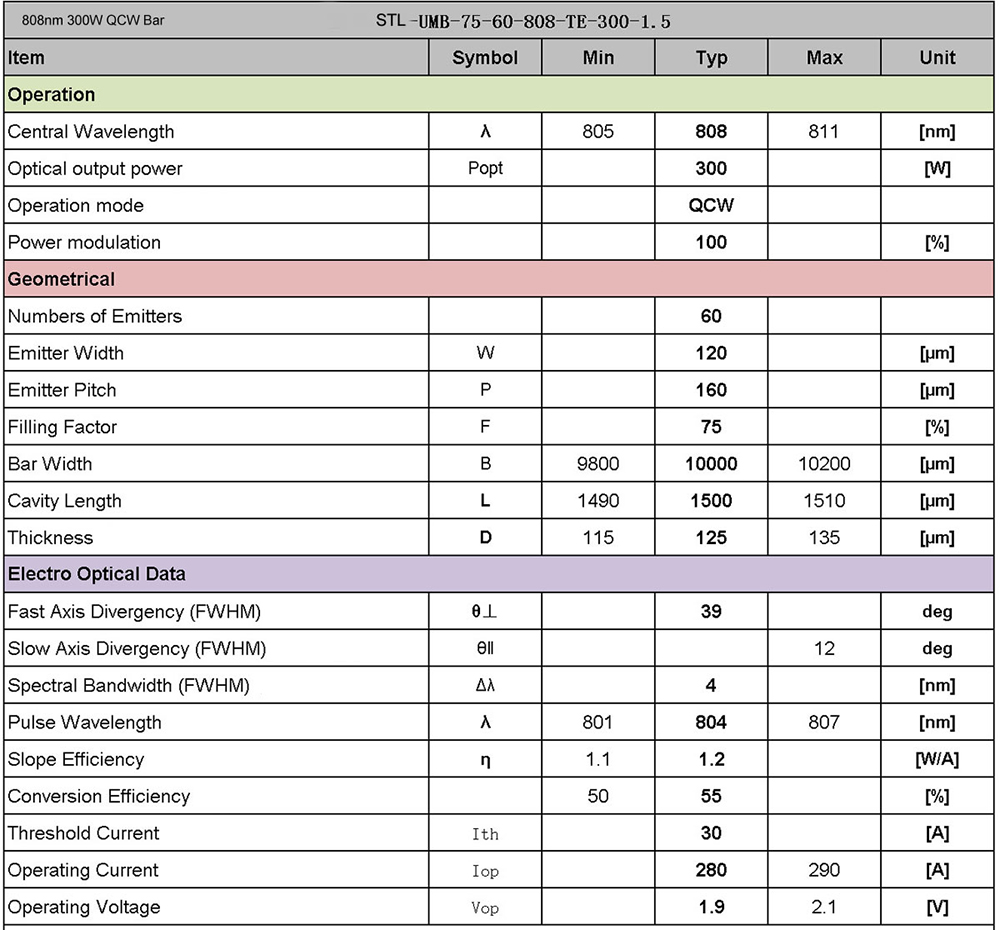

STL-UMB-75-60-808-TE-300-1.5 808nm 巴条 QCW 300W 280A/1.9V
STL-UMB-75-60-808-TE-300-1.5-D1 808nm 巴条 QCW 300W 280A/1.9V
STL-UMB-75-60-808-TE-200-1.0 808nm 巴条 QCW 200W 190A/1.9V
STL-UMB-30-19-808-TE-50-1.0 808nm 巴条 CW 50W 48.5A/1,8v

开放式器件

我们提供系列齐全的高可靠性的单管芯COS和巴条封装产品，研发了独特的封装技术，使激光芯片散热更优，提高了单巴功率的同时，提高了QCW工作模式占空比；无空洞、低应力金锡封装技术，使产品更可靠、使用寿命更长；多种封装形式工艺基础及专业的产品设计团队，为客户提供多样化需求的定制化产品。

泵浦模块

泵浦模块

  • 金锡焊料封装；

  • 高功率密度；

  • 可快轴准直；

  • 巴条间距小，体积小巧；

  • 可选密封保护；

  • 可选快轴准直；

  • 可选多波长。

产品型号 结构形式 激光功率 激光波长
STD-HS12 宏通道叠阵 600W-16500W 760nm-1100nm
STD-GS20 传导冷却叠阵 4000W-1000W 760nm-1100nm
STD-L5 宏通道水平阵列 300W-3000W 760nm-1100nm
STD-E27 宏通道叠阵 4000W-10000W 760nm-1100nm
STD-MA 微通道叠阵 2500W-15000W 760nm-1100nm
STD-HM7 整体微通道 700W-3500W 760nm-1100nm

医美模块

医美模块

  • 金锡焊料封装；

  • 长脉冲；

  • 过滤水，其它替代冷却液；

  • 密封保护；

  • 高占空比。

产品型号 结构形式 激光功率 激光波长

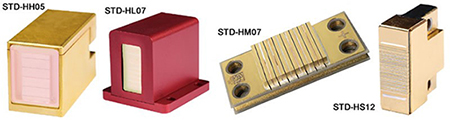

STD-HH05 宏通道叠阵 300W/500W 760nm-1100nm
STD-HL07 宏通道叠阵 300W-700W 760nm-1100nm
STD-HL07-2 整体微通道叠阵 700W 760nm-1100nm
STD-HS12 宏通道叠阵 600W-1200W 760nm-1100nm

STJ系列半导体激光芯片、巴条、叠阵

未装配的半导体激光芯片和巴条

得益于我们采用最先进的外延、加工和镜面涂层技术和我们在生产半导体材料时严格的质量控制。我们可为高功率二极管激光器提供符合最严格要求的可靠、高效和耐用的激光巴条、单管芯片。

客户可以采用标准的焊接方法，即可将我们的半导体产品轻松组装。该材料同时支持锡焊（铟）和硬焊料（金/锡）。我们可向客户提供p侧发射器结构分离的标准激光巴条。我们亦可根据客户要求，采用低增透膜组装外部谐振器，生产p侧连续金属化的巴条以及经调整的镜面涂层。

未装配的半导体激光芯片和巴条

产品特点

  • 波长: 760 - 1060纳米

  • 输出功率: 6 - 500W

  • 操作模式: CW / QCW

  • 填充系数: 75%

  • 谐振器长度: 0.6 - 4.0毫米

产品优势

  • 最高质量：我们以清晰的流程监控半导体产品的生产。

  • 强大：可靠的高输出功率和理想的光束特性。

  • 经济：我们的半导体产品高效且使用寿命长。

产品应用

  • 工业：用于加热或照明的直接材料加工的高功率二极管激光器半导体。作为光纤和固体激光器泵浦源的半导体。用于印刷技术。

  • 医疗:美容、皮肤科和外科。

技术参数

  • InGaAs基半导体

  • 光输出功率：6W-200W /CW和500W/QCW

  • 标准波长：760-1060nm（可根据要求提供其他波长）

  • 填充系数：10%、20%、30%、50%、75%（其他可根据要求提供）

  • 谐振腔长度：0.6mm、1.0mm、1.5mm、2.0mm、4.0mm（其他可根据要求提供）

  • 可选：低AR涂层（通常< 0.3%）

  • 可选：连续金属化

型号 波长nm 输出功率W 运行模式 填充系数% 谐振腔长度mm
STJ-JDL-BAB-30-19-760-TE-40-1.5 760 40 CW 30 1.5
STJ-JDL-BAB-30-19-792-TE-60-2.0 792 60 CW 30 2.0
STJ-JDL-BAE-25-100-808-TM-6-4.0 808 6 CW - 4.0
STJ-JDL-BAE-33-200-808-TM-8-4.0 808 8 CW - 4.0
STJ-JDL-BAE-33-200-808-TM-10-4.0 808 10 CW - 4.0
STJ-JDL-BAB-30-19-808-TE-20-0.6 808 20 CW 30 0.6
STJ-JDL-BAB-30-19-808-TE-40-1.0 808 40 CW 30 1.0
STJ-JDL-BAB-50-47-808-TE-40-1.0 808 40 CW 50 1.0
STJ-JDL-BAB-20-19-808-TE-50-1.5 808 50 CW 20 1.5
STJ-JDL-BAB-30-19-808-TE-50-1.5 808 50 CW 30 1.5
STJ-JDL-BAB-20-19-808-TE-60-2.0 808 60 CW 20 2.0
STJ-JDL-BAB-30-19-808-TE-60-2.0 808 60 CW 30 2.0
STJ-JDL-BAB-50-47-808-TE-60-1.5 808 60 CW 50 1.5
STJ-JDL-BAB-50-47-808-TE-80-2.0 808 80 CW 50 2.0
STJ-JDL-BAB-75-62-808-TE-300-1.5 808 300 QCW 75 1.5
STJ-JDL-BAB-75-37-880-TE-500-1.5 880 500 QCW 75 1.5
STJ-JDL-BAB-50-23-905-TE-200-4.0 905 200 CW 50 4.0
STJ-JDL-BAB-30-19-915-TE-40-1.0 915 40 CW 30 1.0
STJ-JDL-BAB-20-19-915-TE-60-1.5 915 60 CW 20 1.5
STJ-JDL-BAB-20-19-915-TE-80-2.0 915 80 CW 20 2.0
STJ-JDL-BAB-30-19-915-TE-80-2.0 915 80 CW 30 2.0
STJ-JDL-BAB-50-23-915-TE-200-4.0 915 200 CW 50 4.0
STJ-JDL-BAB-20-19-940-TE-60-1.5 940 60 CW 20 1.5
STJ-JDL-BAB-30-19-940-TE-60-1.5 940 60 CW 30 1.5
STJ-JDL-BAB-20-19-940-TE-80-2.0 940 80 CW 20 2.0
STJ-JDL-BAB-30-19-940-TE-80-2.0 940 80 CW 30 2.0
STJ-JDL-BAB-50-47-940-TE-80-1.5 940 80 CW 50 1.5
STJ-JDL-BAB-50-47-940-TE-120-2.0 940 120 CW 50 2.0
STJ-JDL-BAB-50-23-940-TE-200-4.0 940 200 CW 50 4.0
STJ-JDL-BAB-50-45-940-TE-200-4.0 940 200 CW 50 4.0
STJ-JDL-BAB-75-37-940-TE-300-1.5 940 300 QCW 75 1.5
STJ-JDL-BAB-20-19-976-TE-60-1.5 976 60 CW 20 1.5
STJ-JDL-BAB-30-19-976-TE-60-1.5 976 60 CW 30 1.5
STJ-JDL-BAB-20-19-976-TE-80-2.0 976 80 CW 20 2.0
STJ-JDL-BAB-30-19-976-TE-80-2.0 976 80 CW 30 2.0
STJ-JDL-BAB-50-47-976-TE-80-1.5 976 80 CW 50 1.5
STJ-JDL-BAB-50-47-976-TE-120-2.0 976 120 CW 50 2.0
STJ-JDL-BAB-50-23-1020-TE-120-2.0 1020 120 CW 50 2.0
STJ-JDL-BAB-50-23-1020-TE-200-4.0 1020 200 CW 50 4.0
STJ-JDL-BAE-17-090-1060-TE-10-4.0 1060 10 CW
 4.0
STJ-JDL-BAB-30-19-1060-TE-40-1_0 1060 40 CW 30 1.0
STJ-JDL-BAB-30-19-1060-TE-60-1_5 1060 60 CW 30 1.5
STJ-JDL-BAB-20-19-1060-TE-80-2.0 1060 80 CW 20 2.0
STJ-JDL-BAB-50-23-1060-TE-120-2_0 1060 120 CW 50 2.0
STJ-JDL-BAB-50-23-1060-TE-200-4_0 1060 200 CW 50 4.0
STJ-JDL-BAB-50-47-1060-TE-250-1.5 1060 250 QCW 50 1.5
STJ-JDL-BAB-75-37-1060-TE-350-1.5 1060 350 QCW 75 1.5

已装配的半导体激光芯片和巴条

我们提供808nm、940nm和980nm的标准波长。客户可选择连续或准连续运行。我们也可按客户要求定制其他波长的二极管激光器。因为我们自己的半导体生产设施的灵活性，还可以在标准化封装中获得不同的发射高度。准直仅可在快轴方向 (FA)或快慢轴方向(FA/SA)使用。

我们CN设计已获得专利，这使得装配的二极管激光器的巴条能在两侧进行冷却。这意味着客户可以获得非常接近微通道散热器的热阻。同时我们的二极管激光器还提供高输出功率和低smile效应。

已装配的半导体激光芯片和巴条

产品特点

  • 波长: 808 - 1470纳米

  • 输出功率: 23 - 300W

  • 操作模式: CW / QCW

  • 冷却: 主动冷却 / 被动冷却

  • 准直: 快轴 / 快轴和慢轴 / 无

  • 散热器: CN / CS / 主动冷却

产品优势

  • 最高质量：我们以清晰的流程监控半导体产品的生产。

  • 强大：可靠的高输出功率和理想的光束特性。

  • 经济：我们的半导体产品高效且使用寿命长。

产品应用

  • 工业：用于加热或照明的直接材料加工的高功率二极管激光器半导体。作为光纤和固体激光器泵浦源的半导体。用于印刷技术。

  • 医疗:美容、皮肤科和外科。

技术参数

  • InGaAs基半导体

  • 光输出功率：6W-200W /CW和500W/QCW

  • 标准波长：760-1060nm纳米（可根据要求提供其他波长）

  • 填充系数：10%、20%、30%、50%、75%（其他可根据要求提供）

  • 谐振腔长度：0.6mm、1.0mm、1.5mm、2.0mm、4.0mm（其他可根据要求提供）

  • 可选：低AR涂层（通常< 0.3%）

  • 可选：连续金属化

产品优点

  • 高效率：8-200W/CW和300W/QCW的高光纤输出功率。

  • 可靠：寿命长。

  • 多样化：可灵活集成到不同的系统。

  • 精密：低smile工艺。

  • 易于集成：紧凑而坚固的设计

产品应用

  • 材料加工：塑料焊接、锡焊、淬火和金属退火。

  • 医疗技术：脱毛，外科，牙科和眼科。

  • 照明：红外监测。

  • 测量：粒子计数。

  • 印刷业：计算机直接制版技术（CtP）。

  • 科学与研究：激发光源。

  • 工业：光纤激光器和固体激光器的泵浦源。

产品型号 波长nm 输出功率W 运行模式 冷却方式 准直 散热片
STJ-JOLD-32-CPBN-1L 808 32 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-35-CPFN-1L 808 35 CW 被动冷却 快轴 CS
STJ-JOLD-40-CPNN-1L 808 40 CW 被动冷却 无 CS
STJ-JOLD-40-xPNN-1L-808nm 808 40 CW 被动冷却 无 CS
STJ-JOLD-50-CPBN-1L 808 50 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-50-CANN-1L 808 50 CW 主动冷却 无 被动冷却
STJ-JOLD-55-CPFN-1L 808 55 CW 被动冷却 快轴 CS
STJ-JOLD-60-CPNN-1L 808 60 CW 被动冷却 无 CS
STJ-JOLD-60-xPNN-1L-808nm 808 60 CW 被动冷却 无 CS
STJ-JOLD-80-CANN-1L 808 80 CW 主动冷却 无 被动冷却
STJ-JOLD-90-QPFN-1L 808 90 QCW 被动冷却 快轴 CS
STJ-JOLD-100-QANN-1L 808 100 QCW 主动冷却 无 被动冷却
STJ-JOLD-100-QPNN-1L 808 100 QCW 被动冷却 无 CS
STJ-JOLD-100-xPNN-1L-808nm 808 100 QCW 被动冷却 无 CS
STJ-JOLD-225-QPFN-1L 808 225 QCW 被动冷却 快轴 CS
STJ-JOLD-250-QPNN-1L 808 250 QCW 被动冷却 无 CS
STJ-JOLD-270-QPFN-1L 808 270 QCW 被动冷却 快轴 CS
STJ-JOLD-300-QPNN-1L 808 300 QCW 被动冷却 无 CS
STJ-JOLD-300-QPxN-1L-808nm 808 300 QCW 被动冷却 我 CS
STJ-JOLD-32-CPBN-1L 880 32 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-35-CPFN-1L 880 35 CW 被动冷却 快轴 CS
STJ-JOLD-40-CPNN-1L 880 40 CW 被动冷却 无 CS
STJ-JOLD-50-CPBN-1L 880 50 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-55-CPFN-1L 880 55 CW 被动冷却 快轴 CS
STJ-JOLD-60-CPNN-1L 880 60 CW 被动冷却 无 CS
STJ-JOLD-60-xPNN-1L-880nm 880 60 CW 被动冷却 无 CS
STJ-JOLD-68-CPBN-1L 880 68 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-80-CPNN-1L 880 80 CW 被动冷却 without CS
STJ-JOLD-32-CPBN-1L 915 32 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-35-CPFN-1L 915 35 CW 被动冷却 快轴 CS
STJ-JOLD-40-CPNN-1L 915 40 CW 被动冷却 无 CS
STJ-JOLD-40-xPNN-1L-915nm 915 40 CW 被动冷却 无 CS
STJ-JOLD-50-CPBN-1L 915 50 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-55-CPFN-1L 915 55 CW 被动冷却 快轴 CS
STJ-JOLD-60-CPNN-1L 915 60 CW 被动冷却 无 CS
STJ-JOLD-60-xPNN-1L-915nm 915 60 CW 被动冷却 无 CS
STJ-JOLD-68-CPBN-1L 915 68 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-80-CPNN-1L 915 80 CW 被动冷却 无 CS
STJ-JOLD-40-xPNN-1L-938nm 938 40 CW 被动冷却 无 CS
STJ-JOLD-60-xPNN-1L-938nm 938 60 CW 被动冷却 无 CS
STJ-JOLD-100-xPNN-1L-938nm 938 100 QCW 被动冷却 无 CS
STJ-JOLD-32-CPBN-1L 940 32 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-35-CPFN-1L 940 35 CW 被动冷却 快轴 CS
STJ-JOLD-40-CPNN-1L 940 40 CW 被动冷却 无 CS
STJ-JOLD-50-CPBN-1L 940 50 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-55-CPFN-1L 940 55 CW 被动冷却 快轴 CS
STJ-JOLD-60-CANN-1L 940 60 CW 被动冷却 无 被动冷却
STJ-JOLD-60-CPNN-1L 940 60 CW 被动冷却 无 CS
STJ-JOLD-68-CPBN-1L 940 68 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-80-CANN-1L 940 80 CW 被动冷却 无 被动冷却
STJ-JOLD-80-CPNN-1L 940 80 CW 被动冷却 无 CS
STJ-JOLD-90-CPFN-1L 940 90 CW 被动冷却 快轴 CS
STJ-JOLD-90-QPFN-1L 940 90 QCW 被动冷却 快轴 CS
STJ-JOLD-100-QANN-1L 940 100 QCW 主动冷却 无 被动冷却
STJ-JOLD-100-CPNN-1L 940 100 CW 被动冷却 无 CS
STJ-JOLD-100-QPNN-1L 940 100 QCW 被动冷却 无 CS
STJ-JOLD-120-CPNN-1L 940 120 CW 被动冷却 无 CN
STJ-JOLD-160-CPNN-1L 940 160 CW 被动冷却 无 CN
STJ-JOLD-180-CPFN-1L 940 180 CW 被动冷却 快轴 CN
STJ-JOLD-200-CPNN-1L 940 200 CW 被动冷却 无 CN
STJ-JOLD-40-xPNN-1L-976nm 976 40 CW 被动冷却 无 CS
STJ-JOLD-60-xPNN-1L-976nm 976 60 CW 被动冷却 无 CS
STJ-JOLD-32-CPBN-1L 980 32 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-35-CPFN-1L 980 35 CW 被动冷却 快轴 CS
STJ-JOLD-40-CPNN-1L 980 40 CW 被动冷却 无 CS
STJ-JOLD-50-CPBN-1L 980 50 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-50-CANN-1L 980 50 CW 主动冷却 无 被动冷却
STJ-JOLD-55-CPFN-1L 980 55 CW 被动冷却 快轴 CS
STJ-JOLD-60-CPNN-1L 980 60 CW 被动冷却 无 CS
STJ-JOLD-68-CPBN-1L 980 68 CW 被动冷却 快轴/慢轴 CS
STJ-JOLD-80-CANN-1L 980 80 CW 主动冷却 无 被动冷却
STJ-JOLD-80-CPNN-1L 980 80 CW 被动冷却 无 CS
STJ-JOLD-90-CPFN-1L 980 90 CW 被动冷却 快轴 CS
STJ-JOLD-100-CPNN-1L 980 100 CW 被动冷却 无 CS
STJ-JOLD-120-CPNN-1L 980 120 CW 被动冷却 无 CN
STJ-JOLD-160-CPNN-1L 980 160 CW 被动冷却 无 CN
STJ-JOLD-23-CPFN-1L 1470 23 CW 被动冷却 快轴 CN
STJ-JOLD-25-CPNN-1L 1470 25 CW 被动冷却 无 CN

CW半导体激光叠阵

安装多达12个激光巴条制成的半导体激光叠阵,形成连续波模式的主动冷却。我们的垂直叠阵可以用来增加半导体激光器的输出功率。为此，我们堆叠多达12个安装的激光巴条以形成二极管激光堆栈或组件。在连续模式中，单个激光巴条可输出高达120瓦。由于激光巴条之间的间隙很小，客户可从堆栈中获得最大亮度使其高效的工作。客户可选择具有快速轴（FA）或快速轴/慢轴（SA）组合准直的激光二极管叠阵。

CW半导体激光叠阵

产品特点

  • 波长: 808 – 980nm

  • 输出功率: 128 -1440W

  • 操作模式: CW

  • 冷却：主动冷却/被动冷却

  • 准直：快轴/快轴和慢轴/无

产品优点

  • 最佳性价比：因为激光巴条之间的间隙很小。

  • 强大：在连续模式下的12个激光巴条中，每个激光巴条均可输出高达120瓦。

  • 灵活：连续或准连续模式。

  • 易于集成：紧凑的设计

产品应用

  • 材料加工：金属硬化、退火。

  • 医疗技术：美容、皮肤科。

  • 工业：光纤激光器和固体激光器的泵浦源。

  • 科学与研究：光纤激光器的泵浦源

型号 波长 nm 输出功率 W 运行模式 冷却 准直
STJ-JOLD-128-CABN-4A 808 128 CW 主动冷却 快轴/慢轴
STJ-JOLD-135-CAFN-3A 808 135 CW 主动冷却 快轴
STJ-JOLD-150-CANN-3A 808 150 CW 主动冷却 无
STJ-JOLD-180-CAFN-4A 808 180 CW 主动冷却 快轴
STJ-JOLD-192-CABN-6A 808 192 CW 主动冷却 快轴/慢轴
STJ-JOLD-200-CABN-4A 808 200 CW 主动冷却 快轴/慢轴
STJ-JOLD-200-CANN-4A 808 200 CW 主动冷却 无
STJ-JOLD-216-CAFN-3A 808 216 CW 主动冷却 快轴
STJ-JOLD-225-CAFN-5A 808 225 CW 主动冷却 快轴
STJ-JOLD-240-CANN-3A 808 240 CW 主动冷却 无
STJ-JOLD-250-CANN-5A 808 250 CW 主动冷却 无
STJ-JOLD-256-CABN-8A 808 256 CW 主动冷却 快轴/慢轴
STJ-JOLD-270-CAFN-6A 808 270 CW 主动冷却 快轴
STJ-JOLD-288-CAFN-4A 808 288 CW 主动冷却 快轴
STJ-JOLD-300-CABN-6A 808 300 CW 主动冷却 快轴/慢轴
STJ-JOLD-300-CANN-6A 808 300 CW 主动冷却 无
STJ-JOLD-310-HS-4L 808 310 CW 被动冷却 无
STJ-JOLD-320-CABN-10A 808 320 CW 主动冷却 快轴/慢轴
STJ-JOLD-320-CANN-4A 808 320 CW 主动冷却 无
STJ-JOLD-360-CAFN-5A 808 360 CW 主动冷却 快轴
STJ-JOLD-360-CAFN-8A 808 360 CW 主动冷却 快轴
STJ-JOLD-384-CABN-12A 808 384 CW 主动冷却 快轴/慢轴
STJ-JOLD-400-CABN-8A 808 400 CW 主动冷却 快轴/慢轴
STJ-JOLD-400-CANN-5A 808 400 CW 主动冷却 无
STJ-JOLD-400-CANN-8A 808 400 CW 主动冷却 无
STJ-JOLD-432-CAFN-6A 808 432 CW 主动冷却 快轴
STJ-JOLD-450-CAFN-10A 808 450 CW 主动冷却 快轴
STJ-JOLD-480-CANN-6A 808 480 CW 主动冷却 无
STJ-JOLD-500-CABN-10A 808 500 CW 主动冷却 快轴/慢轴
STJ-JOLD-500-CANN-10A 808 500 CW 主动冷却 无
STJ-JOLD-540-CAFN-12A-808nm 808 540 CW 主动冷却 快轴
STJ-JOLD-576-CAFN-8A 808 576 CW 主动冷却 快轴
STJ-JOLD-600-CABN-12A 808 600 CW 主动冷却 快轴/慢轴
STJ-JOLD-600-CANN-12A 808 600 CW 主动冷却 无
STJ-JOLD-640-CANN-8A 808 640 CW 主动冷却 无
STJ-JOLD-720-CAFN-10A 808 720 CW 主动冷却 快轴
STJ-JOLD-800-CANN-10A 808 800 CW 主动冷却 无
STJ-JOLD-864-CAFN-12A 808 864 CW 主动冷却 快轴
STJ-JOLD-960-CANN-12A 808 960 CW 主动冷却 无
STJ-JOLD-128-CABN-4A 940 128 CW 主动冷却 快轴/慢轴
STJ-JOLD-162-CAFN-3A 940 162 CW 主动冷却 快轴
STJ-JOLD-180-CANN-3A 940 180 CW 主动冷却 无
STJ-JOLD-192-CABN-6A 940 192 CW 主动冷却 快轴/慢轴
STJ-JOLD-200-CABN-4A 940 200 CW 主动冷却 快轴/慢轴
STJ-JOLD-216-CAFN-3A 940 216 CW 主动冷却 快轴
STJ-JOLD-216-CAFN-4A 940 216 CW 主动冷却 快轴
STJ-JOLD-240-CANN-4A 940 240 CW 主动冷却 无
STJ-JOLD-256-CABN-8A 940 256 CW 主动冷却 快轴/慢轴
STJ-JOLD-270-CAFN-3A 940 270 CW 主动冷却 快轴
STJ-JOLD-270-CAFN-5A 940 270 CW 主动冷却 快轴
STJ-JOLD-288-CAFN-4A 940 288 CW 主动冷却 快轴
STJ-JOLD-300-CABN-6A 940 300 CW 主动冷却 快轴/慢轴
STJ-JOLD-300-CANN-3A 940 300 CW 主动冷却 无
STJ-JOLD-300-CANN-5A 940 300 CW 主动冷却 无
STJ-JOLD-310-HS-4L 940 310 CW 被动冷却 无
STJ-JOLD-320-CABN-10A 940 320 CW 主动冷却 快轴/慢轴
STJ-JOLD-324-CAFN-6A 940 324 CW 主动冷却 快轴
STJ-JOLD-330-CAFN-3A 940 330 CW 主动冷却 快轴
STJ-JOLD-360-CAFN-4A 940 360 CW 主动冷却 快轴
STJ-JOLD-360-CAFN-5A 940 360 CW 主动冷却 快轴
STJ-JOLD-360-CANN-3A 940 360 CW 主动冷却 无
STJ-JOLD-360-CANN-6A 940 360 CW 主动冷却 无
STJ-JOLD-384-CABN-12A 940 384 CW 主动冷却 快轴/慢轴
STJ-JOLD-400-CABN-8A 940 400 CW 主动冷却 快轴/慢轴
STJ-JOLD-400-CANN-4A 940 400 CW 主动冷却 无
STJ-JOLD-432-CAFN-6A 940 432 CW 主动冷却 快轴
STJ-JOLD-432-CAFN-8A 940 432 CW 主动冷却 快轴
STJ-JOLD-440-CAFN-4A 940 440 CW 主动冷却 快轴
STJ-JOLD-450-CAFN-5A 940 450 CW 主动冷却 快轴
STJ-JOLD-480-CANN-4A 940 480 CW 主动冷却 无
STJ-JOLD-480-CANN-4A 940 480 CW 主动冷却 无
STJ-JOLD-480-CANN-8A 940 480 CW 主动冷却 无
STJ-JOLD-500-CABN-10A 940 500 CW 主动冷却 快轴/慢轴
STJ-JOLD-500-CANN-5A 940 500 CW 主动冷却 无
STJ-JOLD-540-CAFN-10A 940 540 CW 主动冷却 快轴
STJ-JOLD-540-CAFN-6A 940 540 CW 主动冷却 快轴
STJ-JOLD-550-CAFN-5A 940 550 CW 主动冷却 快轴
STJ-JOLD-576-CAFN-8A 940 576 CW 主动冷却 快轴
STJ-JOLD-600-CABN-12A 940 600 CW 主动冷却 快轴/慢轴
STJ-JOLD-600-CANN-10A 940 600 CW 主动冷却 无
STJ-JOLD-600-CANN-5A 940 600 CW 主动冷却 无
STJ-JOLD-600-CANN-6A 940 600 CW 主动冷却 无
STJ-JOLD-648-CAFN-12A 940 648 CW 主动冷却 快轴
STJ-JOLD-660-CAFN-6A 940 660 CW 主动冷却 快轴
STJ-JOLD-720-CAFN-10A 940 720 CW 主动冷却 快轴
STJ-JOLD-720-CAFN-8A 940 720 CW 主动冷却 快轴
STJ-JOLD-720-CANN-12A 940 720 CW 主动冷却 无
STJ-JOLD-720-CANN-6A 940 720 CW 主动冷却 无
STJ-JOLD-800-CANN-8A 940 800 CW 主动冷却 无
STJ-JOLD-864-CAFN-12A 940 864 CW 主动冷却 快轴
STJ-JOLD-880-CAFN-8A 940 880 CW 主动冷却 快轴
STJ-JOLD-900-CAFN-10A 940 900 CW 主动冷却 快轴
STJ-JOLD-960-CANN-8A 940 960 CW 主动冷却 无
STJ-JOLD-1000-CANN-10A 940 1000 CW 主动冷却 无
STJ-JOLD-1080-CAFN-12A 940 1080 CW 主动冷却 快轴
STJ-JOLD-1100-CAFN-10A 940 1100 CW 主动冷却 快轴
STJ-JOLD-1200-CANN-10A 940 1200 CW 主动冷却 无
STJ-JOLD-1200-CANN-12A 940 1200 CW 主动冷却 无
STJ-JOLD-1320-CAFN-12A 940 1320 CW 主动冷却 快轴
STJ-JOLD-1440-CANN-12A 940 1440 CW 主动冷却 无
STJ-JOLD-128-CABN-4A 980 128 CW 主动冷却 快轴/慢轴
STJ-JOLD-135-CAFN-3A 980 135 CW 主动冷却 快轴
STJ-JOLD-150-CANN-3A 980 150 CW 主动冷却 无
STJ-JOLD-180-CAFN-4A 980 180 CW 主动冷却 快轴
STJ-JOLD-192-CABN-6A 980 192 CW 主动冷却 快轴/慢轴
STJ-JOLD-200-CABN-4A 980 200 CW 主动冷却 快轴/慢轴
STJ-JOLD-200-CANN-4A 980 200 CW 主动冷却 无
STJ-JOLD-216-CAFN-3A 980 216 CW 主动冷却 快轴
STJ-JOLD-225-CAFN-5A 980 225 CW 主动冷却 快轴
STJ-JOLD-250-CANN-5A 980 250 CW 主动冷却 无
STJ-JOLD-256-CABN-8A 980 256 CW 主动冷却 快轴/慢轴
STJ-JOLD-270-CAFN-3A 980 270 CW 主动冷却 快轴
STJ-JOLD-270-CAFN-6A 980 270 CW 主动冷却 快轴
STJ-JOLD-288-CAFN-4A 980 288 CW 主动冷却 快轴
STJ-JOLD-300-CABN-6A 980 300 CW 主动冷却 快轴/慢轴
STJ-JOLD-300-CANN-3A 980 300 CW 主动冷却 无
STJ-JOLD-300-CANN-6A 980 300 CW 主动冷却 无
STJ-JOLD-320-CABN-10A 980 320 CW 主动冷却 快轴/慢轴
STJ-JOLD-330-CAFN-3A 980 330 CW 主动冷却 快轴
STJ-JOLD-360-CAFN-4A 980 360 CW 主动冷却 快轴
STJ-JOLD-360-CAFN-5A 980 360 CW 主动冷却 快轴
STJ-JOLD-360-CAFN-8A 980 360 CW 主动冷却 快轴
STJ-JOLD-360-CANN-3A 980 360 CW 主动冷却 无
STJ-JOLD-384-CABN-12A 980 384 CW 主动冷却 快轴/慢轴
STJ-JOLD-400-CABN-8A 980 400 CW 主动冷却 快轴/慢轴
STJ-JOLD-400-CANN-4A 980 400 CW 主动冷却 无
STJ-JOLD-400-CANN-8A 980 400 CW 主动冷却 无
STJ-JOLD-432-CAFN-6A 980 432 CW 主动冷却 快轴
STJ-JOLD-440-CAFN-4A 980 440 CW 主动冷却 快轴
STJ-JOLD-450-CAFN-10A 980 450 CW 主动冷却 快轴
STJ-JOLD-450-CAFN-5A 980 450 CW 主动冷却 快轴
STJ-JOLD-500-CABN-10A 980 500 CW 主动冷却 快轴/慢轴
STJ-JOLD-500-CANN-10A 980 500 CW 主动冷却 无
STJ-JOLD-500-CANN-5A 980 500 CW 主动冷却 无
STJ-JOLD-540-CAFN-12A 980 540 CW 主动冷却 快轴
STJ-JOLD-540-CAFN-6A 980 540 CW 主动冷却 快轴
STJ-JOLD-550-CAFN-5A 980 550 CW 主动冷却 快轴
STJ-JOLD-576-CAFN-8A 980 576 CW 主动冷却 快轴
STJ-JOLD-600-CABN-12A 980 600 CW 主动冷却 快轴/慢轴
STJ-JOLD-600-CANN-12A 980 600 CW 主动冷却 无
STJ-JOLD-600-CANN-5A 980 600 CW 主动冷却 无
STJ-JOLD-600-CANN-6A 980 600 CW 主动冷却 无
STJ-JOLD-660-CAFN-6A 980 660 CW 主动冷却 快轴
STJ-JOLD-720-CAFN-10A 980 720 CW 主动冷却 快轴
STJ-JOLD-720-CAFN-8A 980 720 CW 主动冷却 快轴
STJ-JOLD-720-CANN-6A 980 720 CW 主动冷却 无
STJ-JOLD-800-CANN-8A 980 800 CW 主动冷却 无
STJ-JOLD-864-CAFN-12A 980 864 CW 主动冷却 快轴
STJ-JOLD-880-CAFN-8A 980 880 CW 主动冷却 快轴
STJ-JOLD-900-CAFN-10A 980 900 CW 主动冷却 快轴
STJ-JOLD-960-CANN-8A 980 960 CW 主动冷却 无
STJ-JOLD-1000-CANN-10A 980 1000 CW 主动冷却 无
STJ-JOLD-1080-CAFN-12A 980 1080 CW 主动冷却 快轴
STJ-JOLD-1100-CAFN-10A 980 1100 CW 主动冷却 快轴
STJ-JOLD-1200-CANN-10A 980 1200 CW 主动冷却 无
STJ-JOLD-1200-CANN-12A 980 1200 CW 主动冷却 无
STJ-JOLD-1320-CAFN-12A 980 1320 CW 主动冷却 快轴
STJ-JOLD-1440-CANN-12A 980 1440 CW 主动冷却 无

QCW半导体激光器叠阵

我们通常使用金和锡焊料（硬焊料）组装我们的垂直和水平叠阵。这使得即便在恶劣的气候条件下亦可进行硬脉冲操作。我们的被动冷却半导体激光器叠阵其轻型结构使得叠阵能够承受振动和冲击。我们的被动冷却半导体激光器堆叠由于其可靠性和高效性，亦被用作固体激光器的泵浦源，包括高能量研究领域。

我们生产由多达16个激光元件构成的被动冷却式垂直叠阵，或在一行排列多达4个激光元件，并以此为标准。可根据要求提供其他配置。因此，客户可以实现高达千瓦级的输出功率。

QCW半导体激光器叠阵

产品特点

  • 波长: 808 – 940nm

  • 输出功率: 270 -2400W

  • 操作模式: QCW

  • 冷却：主动冷却/被动冷却

  • 准直：快轴/无


产品优点

  • 高效：高达千瓦级的输出功率。

  • 紧凑：小巧轻便的设计易于集成。

  • 坚固耐用：抗冲击和抗震。

  • 可靠：即使在最恶劣的气候条件下也能工作。

  • 高品质：我们只使用硬焊料。

产品应用

  • 高能源研究：用于固体激光器的准连续泵浦源。

  • 医疗技术：长脉冲操作，用于美容（脱毛）和皮肤科。

  • 国防：短脉冲操作，用作泵浦源，用于照明或在激光雷达（LIDAR）系统中。

  • 工业：固体激光器和光纤激光器的泵浦源

型号 波长 nm 输出功率W 运行模式 冷却 准直
STJ-JOLD-270-QAFN-3A 808 270 QCW 主动冷却 快轴
STJ-JOLD-300-QANN-3A 808 300 QCW 主动冷却 无
STJ-JOLD-360-QAFN-4A 808 360 QCW 主动冷却 快轴
STJ-JOLD-400-QANN-4A 808 400 QCW 主动冷却 无
STJ-JOLD-450-QAFN-5A 808 450 QCW 主动冷却 快轴
STJ-JOLD-500-QANN-5A 808 500 QCW 主动冷却 无
STJ-JOLD-540-QAFN-6A 808 540 QCW 主动冷却 快轴
STJ-JOLD-600-QANN-6A 808 600 QCW 主动冷却 无
STJ-JOLD-720-QAFN-8A 808 720 QCW 主动冷却 快轴
STJ-JOLD-780-QAF-8A-med 808 780 QCW 被动冷却 快轴
STJ-JOLD-780-QA-8A-med 808 780 QCW 被动冷却 无
STJ-JOLD-800-QANN-8A 808 800 QCW 主动冷却 无
STJ-JOLD-810-QF-3A 808 810 QCW 被动冷却 无
STJ-JOLD-900-QAFN-10A 808 900 QCW 主动冷却 快轴
STJ-JOLD-900-Q-3A 808 900 QCW 被动冷却 无
STJ-JOLD-1000-QANN-10A 808 1000 QCW 主动冷却 无
STJ-JOLD-1080-QAFN-12A 808 1080 QCW 主动冷却 快轴
STJ-JOLD-1200-QANN-12A 808 1200 QCW 主动冷却 无
STJ-JOLD-1560-QAF-2x8A-med 808 1560 QCW 被动冷却 快轴
STJ-JOLD-1600-QA-2x8A-med 808 1600 QCW 被动冷却 无
STJ-JOLD-2160-QF-8A 808 2160 QCW 被动冷却 无
STJ-JOLD-2400-Q-8A 808 2400 QCW 被动冷却 无
STJ-JOLD-2400-QA-8A-industry 808 2400 QCW 被动冷却 无
STJ-JOLD-270-QAFN-3A 940 270 QCW 主动冷却 快轴
STJ-JOLD-300-QANN-3A 940 300 QCW 主动冷却 无
STJ-JOLD-360-QAFN-4A 940 360 QCW 主动冷却 快轴
STJ-JOLD-400-QANN-4A 940 400 QCW 主动冷却 无
STJ-JOLD-450-QAFN-5A 940 450 QCW 主动冷却 快轴
STJ-JOLD-500-QANN-5A 940 500 QCW 主动冷却 无
STJ-JOLD-540-QAFN-6A 940 540 QCW 主动冷却 快轴
STJ-JOLD-600-QANN-6A 940 600 QCW 主动冷却 无
STJ-JOLD-720-QAFN-8A 940 720 QCW 主动冷却 快轴
STJ-JOLD-800-QANN-8A 940 800 QCW 主动冷却 无
STJ-JOLD-810-QF-3A 940 810 QCW 被动冷却 无
STJ-JOLD-900-QAFN-10A 940 900 QCW 主动冷却 快轴
STJ-JOLD-900-Q-3A 940 900 QCW 被动冷却 无
STJ-JOLD-1000-QANN-10A 940 1000 QCW 主动冷却 无
STJ-JOLD-1080-QAFN-12A 940 1080 QCW 主动冷却 快轴
STJ-JOLD-1200-QANN-12A 940 1200 QCW 主动冷却 无
STJ-JOLD-2160-QF-8A 940 2160 QCW 被动冷却 无
STJ-JOLD-2400-Q-8A 940 2400 QCW 被动冷却 无
STJ-JOLD-2400-QA-8A-industry 940 2400 QCW 被动冷却 无
分享：

您可能感兴趣的产品

当前位置: 首页>产品中心>激光器
