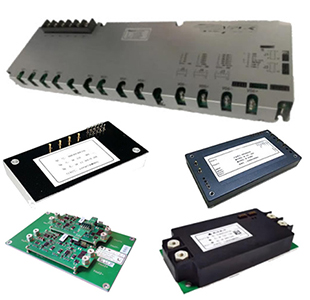

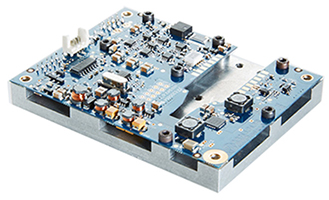

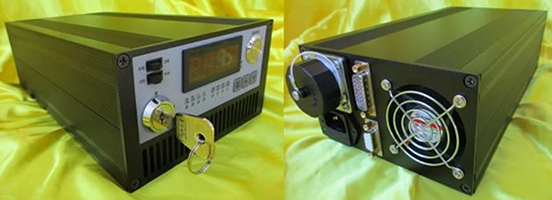

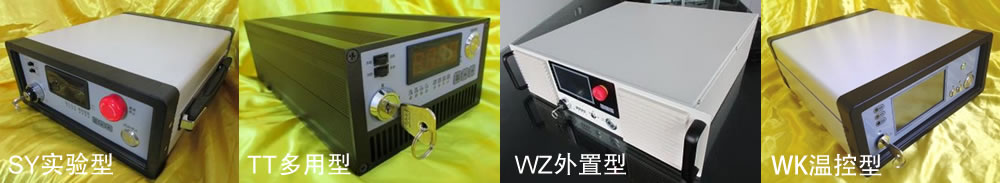

本系列连续半导体激光电源,具有安装尺寸小、模块化的特点,是专门为各类连续(CW)半导体激光器件的驱动电源而设计,也称为连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及低功耗线性调制技术(具有极低的纹波),具有优良的电压、电流输出特性,开/关机时输出无过冲、反冲、浪涌现象,输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。电流参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用16位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,在国内外同类产品中属先进。非常适合各类激光设备厂家、大学研究院配套使用。若选配我公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的恒温冷却系统,将可获得更好的激光性能和更小的设备体积。
产品特点
输出电压自适应负载,实时显示实际电压;
输出电流0-300A可调,连续(CW)输出,实时显示设置电流、实际电流和输出电功率;
可具有脉冲功能(≤ 10Hz,该功能需定制);

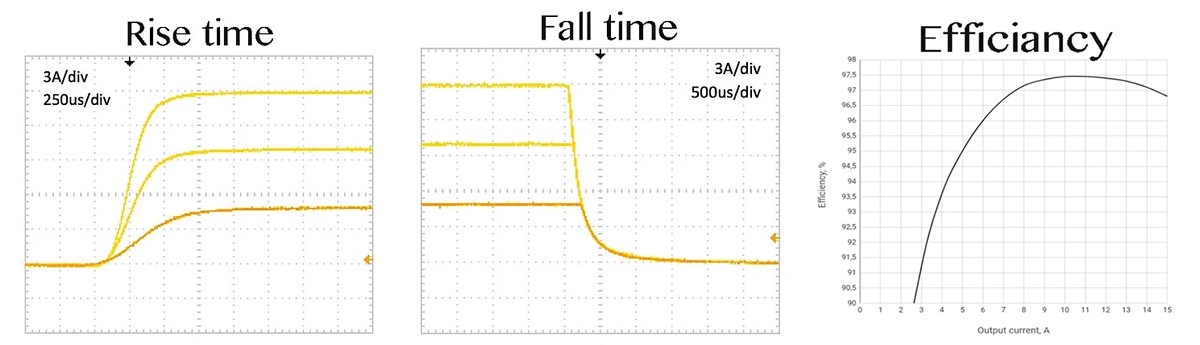

电流上升时间≥200ms,电流下降时间≥200ms;
输出电流具有本机、计算机两种控制方式;
电源启停具有本机、计算机两种控制方式;
具有报警控制信号输入(如水压报警等,用于停机保护);
具有过流、过热等保护;
高稳定,高抗干扰,低噪声;
采用16位"8字型"数码管显示,每4位分别显示设置电流、实际电流、实际电压和输出电功率。简易菜单/模式显示,薄膜按键;
RS232串行通信接口和通信协议(可选);
具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);
若选配本公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的冷却系统,将可获得更好的激光性能和更小的设备体积;
接受定制。
型号 |
STJ-CW0330 STJ-CW0340 STJ-CW0350 |
STJ-CW0360 STJ-CW0375 |
STJ-CW03100 STJ-CW03150 STJ-CW03300 |
STJ-CW0630 STJ-CW0640 |
STJ-CW0660 STJ-CW0680 |
STJ-CW06100 STJ-CW06125 STJ-CW06250 |
STJ-CW1225 STJ-CW1235 |
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
输出电压(V) | 3V(自适应) | 3V(自适应) | 3V(自适应) | 6V(自适应) | 6V(自适应) | 6V(自适应) | 12V(自适应) |
输出电流(A) |
0-30A 0-40A 0-50A |
0-60A 0-75A |
0-100A 0-150A 0-300A |
0-30A 0-40A |
0-60A 0-80A |
0-100A 0-125A 0-250A |
0-25A 0-35A |
电压噪声(Vp-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
电流噪声(Ap-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
工作方式(CW/QCW) | 连续CW | 连续CW | 连续CW | 连续CW | 连续CW | 连续CW | 连续CW |
面板显示(LCD/LED) | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 |
工作环境温度(℃) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
型号 |
STJ-CW1250 STJ-CW1280 STJ-CW12125 |
STJ-CW1520 STJ-CW1530 |
STJ-CW1540 STJ-CW1565 STJ-CW15100 |
STJ-CW2425 STJ-CW2430 STJ-CW2440 STJ-CW2460 |
STJ-CW3020 STJ-CW3032 STJ-CW3050 |
STJ-CW5012 STJ-CW5020 STJ-CW5030 |
STJ-CW6010 STJ-CW6016 STJ-CW6025 |
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
输出电压(V) |
12V (自适应) |
15V (自适应) |
15V (自适应) |
24V (自适应) |
30V (自适应) |
50V (自适应) |
60V (自适应) |
输出电流(A) |
0-50A 0-80A 0-125A |
0-20A 0-30A |
0-40A 0-65A 0-100A |
0-25A 0-30A 0-40A 0-60A |
0-20A 0-32A 0-50A |
0-12A 0-20A 0-30A |
0-10A 0-16A 0-25A |
电压噪声(Vp-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
电流噪声(Ap-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
工作方式(CW/QCW) |
连续 CW |
连续 CW |
连续 CW |
连续 CW |
连续 CW |
连续 CW |
连续 CW |
面板显示(LCD/LED) | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 |
工作环境温度(℃) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
注1:若产品需采用110VAC电网供电,请在订货时通知本公司;

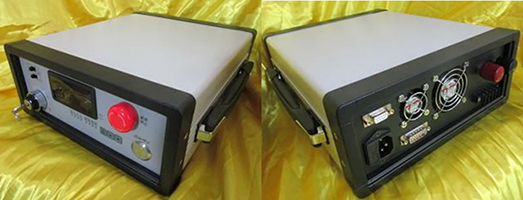

注2:2种机箱供选择:W×L×H=170×320×75mm(M1型);W×L×H=220×320×75mm(M2型);
注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品。

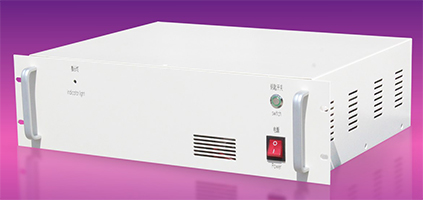

本系列连续半导体激光电源,采用标准2U或3U标准机箱,输出功率较大(300-3000W),是专门为各类大功率连续(CW)半导体激光器件的驱动电源而设计,也称为连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,具有优良的电压、电流输出特性,开/关机时输出无过冲、反冲、浪涌现象,输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。电流参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用16位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,非常适合各类激光设备厂家、公司的整机配套使用。
产品特点
输出电压自适应负载,实时显示实际电压;
输出电流0-300A可调,连续(CW)输出,实时显示设置电流、实际电流和输出电功率;
可具有脉冲功能(≤ 10Hz,需另行定制);
电流上升时间≥200ms,电流下降时间≥200ms;
输出电流具有本机、计算机两种控制方式;
电源启停具有本机、计算机两种控制方式;
具有报警控制信号输入(如水压报警等,用于停机保护);
具有过流、过热等保护;
高稳定,高抗干扰,低噪声;
采用16位"8字型"数码管显示,每4位分别显示设置电流、实际电流、实际电压和输出电功率。简易菜单/模式显示,薄膜按键;
RS232串行通信接口和通信协议(可选);
具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);
接受定制。
型号 |
STJ-CW03100 STJ-CW03150 STJ-CW03300 |
STJ-CW0685 STJ-CW06125 STJ-CW06250 |
STJ-CW10100 STJ-CW10125 STJ-CW10150 STJ-CW10300 |
STJ-CW1285 STJ-CW12125 STJ-CW12250 |
STJ-CW2450 STJ-CW2480 STJ-CW24125 |
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
输出电压(V) | 3V(自适应) | 6V(自适应) | 10V(自适应) | 12V(自适应) | 24V(自适应) |
输出电流(A) |
0-100A 0-150A 0-300A |
0-85A 0-125A 0-250A |
0-100A 0-125A 0-150A 0-300A |
0-85A 0-125A 0-250A |
0-50A 0-80A 0-125A |
电压噪声(Vp-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
电流噪声(Ap-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
工作方式(CW/QCW) | 连续CW | 连续CW | 连续CW | 连续CW | 连续CW |
面板显示(LCD/LED) | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 |
工作环境温度(℃) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
型号 |
STJ-CW3040 STJ-CW3065 STJ-CW30100 |
STJ-CW5025 STJ-CW5040 STJ-CW5060 |
STJ-CW6020 STJ-CW6032 STJ-CW6050 |
STJ-CW10012 STJ-CW10020 STJ-CW10030 |
STJ-CW12010 STJ-CW12016 STJ-CW12025 |
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
输出电压(V) | 30V(自适应) | 50V(自适应) | 60V(自适应) | 100V(自适应) | 120V(自适应) |
输出电流(A) |
0-40A 0-65A 0-100A |
0-25A 0-40A 0-60A |
0-20A 0-32A 0-50A |
0-12A 0-20A 0-30A |
0-10A 0-16A 0-25A |
电压噪声(Vp-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
电流噪声(Ap-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
工作方式(CW/QCW) | 连续CW | 连续CW | 连续CW | 连续CW | 连续CW |
面板显示(LCD/LED) | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 |
工作环境温度(℃) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
注1:若产品需采用110VAC电网供电,请在订货时通知本公司.

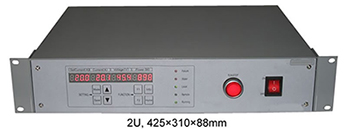

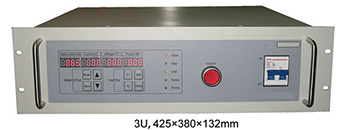

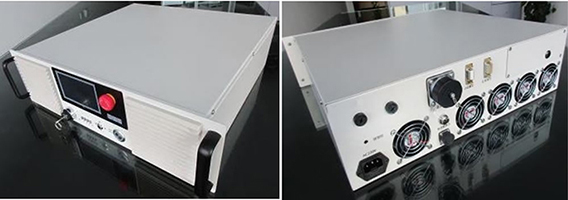

注2:2种机箱供选择:W×L×H=425×310×88mm(2U型);W×L×H=425×380×132mm(3U型);
注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品。

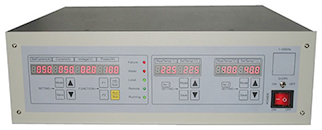

本系列的连续半导体激光电源,带有两路TEC制冷电源(带有完美的PID控制软件,智能无级控温,既可加热又可制冷,适宜激光器件和晶体等温度控制),是专门为各类中小功率连续(CW)半导体激光器件的驱动电源而设计,也称为连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及低功耗线性调制技术(具有极低的纹波),具有优良的电压、电流输出特性,开/关机时输出无过冲、反冲、浪涌现象,输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。电流参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用32位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,非常适合各类激光设备厂家、公司的整机配套使用。
产品特点
带两路TEC制冷电源,实时显示设置温度和实际温度;
输出电压自适应负载,并实时显示实际电压;
输出电流0-100A可调,连续(CW)输出,实时显示设置电流、实际电流和输出电功率;
可具有脉冲功能(≤ 10Hz,需另行定制);
电流上升时间≥200ms,电流下降时间≥200ms;
输出电流具有本机、计算机两种控制方式;
电源启停具有本机、计算机两种控制方式;
具有报警控制信号输入(如水压报警等,用于停机保护);
具有过流、过热等保护;
高稳定,高抗干扰,低噪声;
采用32位"8字型"数码管显示,简易菜单/模式显示,薄膜按键。每4位分别显示设置电流、实际电流、实际电压和输出电功率、以及2路TEC制冷的设置温度和实际温度;
RS232串行通信接口和通信协议(可选);
具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);
接受定制。
型号 | STJ-CW0330 | STJ-CW0340 | STJ-CW0350 | STJ-CW0360 | STJ-CW0375 | STJ-CW03100 |
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
输出电压(V) | 3V(自适应) | 3V(自适应) | 3V(自适应) | 3V(自适应) | 3V(自适应) | 3V(自适应) |
输出电流(A) | 0-30A | 0-40A | 0-50A | 0-60A | 0-75A | 0-100A |
电压噪声(Vp-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
电流噪声(Ap-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
工作方式(CW/QCW) | 连续CW | 连续CW | 连续CW | 连续CW | 连续CW | 连续CW |
面板显示(LCD/LED) | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 |
工作环境温度(℃) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
注1:若产品需采用110VAC电网供电,请在订货时通知本公司;
注2:机箱尺寸:W×L×H=425×380×132mm(3U型);
注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品。

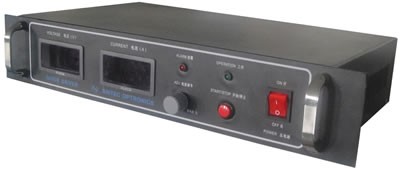

本系列准连续半导体激光电源是专门为各类准连续(QCW)半导体激光器件的驱动电源而设计,也称为准连续激光二极管阵列驱动源。采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及低功耗线性脉冲调制技术,具有优良的电压、电流输出特性,输出脉冲电流波形接近理想矩形;无过冲、反冲、浪涌现象;上升沿、下降沿特性好,开关机干扰、输出噪声极小,并带有完善的多重保护功能,对半导体激光器件具有可靠的保护作用。脉冲参数的调节及控制具有本机、计算机两种方式选择(由软件设置)。另外,电源带有一个可调的延迟同步信号输出(可用于多机同步工作或调Q工作等);带有一个可清零的脉冲计数器PC,其计数达4亿次以上(用于对输出脉冲计数);带有一个报警控制信号输入(如水压报警等,用于停机保护)。电源采用240*128点阵图形液晶或16位"8字型"数码管显示,简易菜单模式显示,薄膜按键,并具有友好的人机界面和故障诊断功能。整机配置完善、性能稳定、功能强大、性价比高,在国内外同类产品中属先进。非常适合各类激光设备厂家、公司的整机配套使用。若选配本公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的恒温冷却系统,将可获得更好的激光性能和更小的设备体积。该半导体制冷电源可独立设置温度参数,也可由准连续半导体激光电源的液晶屏界面统一设置、管理温度参数(需用一根串行线至激光电源).
产品特点
输出脉冲电流波形接近理想矩形;
输出电压自适应负载,最大50V;
脉冲电流0-150A(max)可调,准连续(QCW)输出;
脉冲频率1-2000Hz可调。最大5kHz(在占空比=50%时,需定制);
脉冲宽度20-500us可调。(注:脉宽大于1000us以上需定制);
脉冲占空比0-25%(max)可调。(注:占空比大于25%以上需定制);
脉冲电流具有本机、计算机两种控制方式(软件选择);
脉冲频率具有本机、计算机两种控制方式(软件选择);
脉冲宽度具有本机、计算机两种控制方式(软件选择);
电源启停具有本机、计算机两种控制方式(软件选择);
具有一个可清零的脉冲计数器PC,计数达4亿次以上,用于对输出脉冲计数(仅限Y1、Y2型);
可高速、逐个地快速调整每个脉冲电流值;
具有一个延迟同步信号输出,0-6000us延迟,调节步长为1us;
具有一个报警控制信号输入(如水压报警等,用于停机保护);
具有过流、过热、过脉宽、过频率等保护;
高稳定,高抗干扰,低噪声;
采用240*128点阵图形液晶或16位"8字型"数码管显示,简易菜单/模式显示,薄膜按键;
具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出提示信息和故障号提示);
若选配本公司的半导体制冷电源(TEC制冷电源)(带有完美的PID控制软件,智能无级控温,既可加热又可制冷),作为半导体激光器件的冷却系统,将可获得更好的激光性能和更小的设备体积;
接受定制。
型号 |
STJ-QCW 03100 |
STJ-QCW 03120 |
STJ-QCW 03150 |
STJ-QCW 06100 |
STJ-QCW 06120 |
STJ-QCW 06150 |
STJ-QCW 12100 |
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
输出电压(V) | 3V(自适应) | 3V(自适应) | 3V(自适应) | 6V(自适应) | 6V(自适应) | 6V(自适应) | 12V(自适应) |
输出电流(A) | 0-100A | 0-120A | 0-150A | 0-100A | 0-120A | 0-150 | 0-100A |
频率(Hz) | 1-2000 | 1-2000 | 1-2000 | 1-2000 | 1-2000 | 1-2000 | 1-2000 |
脉宽(US) | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 |
占空比(%) | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 | ≤ 25 |
平均输出电功率 | ≤ 75W | ≤ 90W | ≤ 110W | ≤ 150W | ≤ 180W | ≤ 225W | ≤ 300W |
上升/下降时间(US) | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 |
同步信号(US) | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 |
电压噪声(Vp-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
电流噪声(Ap-p) | ≤ 50mA | ≤ 60mA | ≤ 70mA | ≤ 50mA | ≤ 60mA | ≤ 70mA | ≤ 50mA |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
工作方式(CW/QCW) | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW |
面板显示(LCD/LED) | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 |
工作环境温度(℃) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
型号 |
STJ-QCW 12150 |
STJ-QCW 24100 |
STJ-QCW 24150 |
STJ-QCW 30100 |
STJ-QCW 30150 |
STJ-QCW 50100 |
STJ-QCW 50150 |
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% |
输出电压(V) | 12V(自适应) | 24V(自适应) | 24V(自适应) | 30V(自适应) | 30V(自适应) | 50V(自适应) | 50V(自适应) |
输出电流(A) | 0-150A | 0-100A | 0-150A | 0-100A | 0-150A | 0-100A | 0-150A |
频率(Hz) | 1-1600 | 1-1200 | 1-800 | 1-1000 | 1-700 | 1-700 | 1-500 |
脉宽(US) | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 | 20-500 |
占空比(%) | ≤ 16 | ≤ 12 | ≤ 8 | ≤ 10 | ≤ 7 | ≤ 7 | ≤ 5 |
平均输出电功率 | ≤ 290W | ≤ 290W | ≤ 290W | ≤ 300W | ≤ 315W | ≤ 350W | ≤ 375W |
上升/下降时间(US) | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 | ≤ 20/15 | ≤ 25/20 | ≤ 25/20 |
同步信号(US) | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 | 0-1000 |
电压噪声(Vp-p) | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% | ≤ 0.1% |
电流噪声(Ap-p) | ≤ 70mA | ≤ 60mA | ≤ 70mA | ≤ 60mA | ≤ 70mA | ≤ 70mA | ≤ 50mA |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
工作方式(CW/QCW) | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW | 准连续QCW |
面板显示(LCD/LED) | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 | 液晶/数码管 |
工作环境温度(℃) | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 | -20~+50 |
工作环境湿度(%) | £90 | £90 | £90 | £90 | £90 | £90 | £90 |
注1:若产品需采用110VAC电网供电,请在订货时通知本公司;

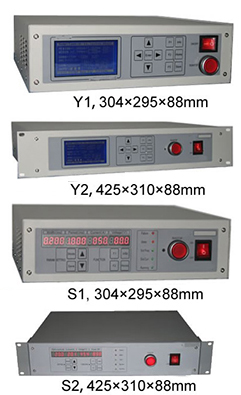

注2:4种机箱供选择:W×L×H=304×295×88mm (Y1型,S1型);W×L×H=425×310×88mm (Y2型,S2型);
注3:表中所列数据为常规电源的参数,本公司可根据客户需求定制电源产品;
注4:根据客户需求,本电源可带有可调的预电流(也称预热电流、维持电流、基值电流)。
本系列半导体制冷电源,也称为TEC制冷电源、热电制冷电源等,是专门为驱动半导体制冷片(热电制冷片,TEC)而设计的高性能温度控制系统(风冷),具有高精度和高稳定度。输出负载为半导体制冷片(热电制冷片,TEC)。半导体制冷是利用帕尔帖效应原理工作的,具有高精度、长寿命、体积小、无噪声、无磨损、无振动、无污染、既可制冷又可加热等优点,是真正的绿色产品。本系列TEC制冷电源带有完美的PID控制软件,智能无级控温,既可制冷又可加热。RS232/485串行通信接口和通信协议。它供给 1-2 路的半导体制冷控制输出,可用于控制激光器件、医疗器件、半导体器件、红外探测器、光电倍增管、或其它任何需要温度控制的地方。该产品采用现代最新电力电子器件和高速微处理器(MPU)程序控制技术,以及PWM调制、双向电源、PID调节技术,具有优良的电压、电流输出特性,开关机时无过冲、反冲、浪涌现象,并带有过流、过温、欠温等保护电路,以及一组常开/常闭的温度报警信号输出。采用8位/16位的"8字型"数码管显示,薄膜按键,并具有友好的人机界面和故障诊断功能(故障号输出)。整机配置完善、性能稳定、性价比高,在国内外同类产品中处于先进地位。非常适合对温控精度和稳定度要求较高的各类厂家、公司、大学、科研机构、个人等使用。为了获到最好的精度、线性度、稳定度等,本产品采用标准PT1000温度传感器(铂电阻)作为温度采样元件。
产品特点
智能无级调温,双向温度控制(既可制冷又可加热);
温度控制精度为±0.1度;
工作温度可任意设置(常规在0℃~+80℃之间调节,其它范围可定制);
工作温度超过上限/下限时报警;
用户可以修改温度PID反馈参数(但通常采用系统默认的PID参数即可,或自校准的PID参数);
三种恒温模式选择:①标准冷热恒温(默认),②制冷式恒温,③制热式恒温;
可自动校准温度系统回路的PID参数;
RS232/485串行通信接口和通信协议(可选);
具有一组常开/常闭的温度报警信号输出;
具有一个温度准备好信号输出;
具有过流、过热等保护;
具有硬件过温、欠温等保护电路;
高稳定,高抗干扰,完全消除温度采样通道中的50/60Hz工频干扰;
采用8/16位"8字型"数码管显示,薄膜按键;
具有友好的人机界面和故障诊断功能(在操作不当或电源故障时,电源将给出故障号提示);
接受定制。
型号 | STJ-JT0605 | STJ-JT0610 | STJ-JT0615 | STJ-JT0620 | STJ-JT1205 | STJ-JT1210 |
温度调节范围(℃) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
温度控制精度(℃) | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
温度的稳定度(℃) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
调整周期(s) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
输入电压(VAC) |
12VDC (220V±15%) |
12VDC (220V±15%) |
12VDC (220V±15%) |
12VDC (220V±15%) |
12VDC (220V±15%) |
12VDC (220V±15%) |
输出电压(V) | 0-6 | 0-6 | 0-6 | 0-6 | 0-12 | 0-12 |
输出电流(A) | 0-5 | 0-10 | 0-15 | 0-20 | 0-05 | 0-10 |
电压噪声(Vp-p) | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% |
电流噪声(Ap-p) | ≤ 10mA | ≤ 20mA | ≤ 30mA | ≤ 40mA | ≤ 10mA | ≤ 20mA |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
面板显示(LCD/LED) | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 |
环境温度(℃) | -20~+40 | -20~+40 | -20~+40 | -20~+40 | -20~+50 | -20~+40 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
型号 | STJ-JT1215 | STJ-JT1220 | STJ-JT2405 | STJ-JT2410 | STJ-JT3606 | STJ-JT4805 |
温度调节 范围(℃) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
0~80 (或定制) |
温度控制 精度(℃) | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 | ±0.1 |
温度的稳 定度(℃) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
调整周期(s) | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 | 0.1 |
输入电压 (VAC) |
12VDC (220V±15%) |
12VDC (220V±15%) |
24VDC (220V±15%) |
24VDC (220V±15%) |
36VDC (220V±15%) |
48VDC (220V±15%) |
输出电压(V) | 0-12 | 0-12 | 0-24 | 0-24 | 0-36 | 0-48 |
输出电流(A) | 0-15 | 0-20 | 0-05 | 0-10 | 0-6 | 0-5 |
电压噪声 (Vp-p) | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% | ≤ 0.5% |
电流噪声(Ap-p) | ≤ 30mA | ≤ 40mA | ≤ 15mA | ≤ 30mA | ≤ 15mA | ≤ 20mA |
稳定度(%) | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 | ≤ 0.1 |
面板显示(LCD/LED) | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 | 数码管 |
环境温度(℃) | -20~+40 | -20~+40 | -20~+40 | -20~+40 | -20~+40 | -20~+40 |
工作环境湿度(%) | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 | ≤ 90 |
注1:若产品需采用48VDC供电或110VAC电网供电,请在订货时通知本公司;
注2:机箱:W×L×H=215×115×50 mm (模块型,12~36VDC供电);
注3:表中所列数据为常规参数,本公司可根据客户需求定制产品。
半导体制冷模块
该系列半导体制冷模块是为制冷量的最大化而设计的。由于采用了高密度的半导体器件排列方式,从而使其在相同的基板尺寸下获得更大的制冷功率和效率。这种高制冷密度的特性可以使热交换器实现小型化,并且更为有效。
型号 |
Imax (A) |
Vmax (V) |
Tmax (℃) |
Qcmax (W) | W1 | L1 | L2 | H |
STJ-9500/241/060B | 6.0 | 33.1 | 72 | 108 | 55.0 | 55.0 | — | 4.16 |
STJ-9500/241/085B | 8.5 | 33.1 | 72 | 153 | 55.0 | 55.0 | — | 3.94 |
STJ-9500/391/085B | 8.5 | 53.8 | 72 | 248 | 55.0 | 55.0 | — | 3.35 |
STJ-9500/199/100B | 10.0 | 27.4 | 72 | 148 | 40.0 | 40.0 | — | 3.35 |
STJ-9500/241/100B | 10.0 | 33.1 | 72 | 180 | 55.0 | 55.0 | — | 3.64 |
STJ-9500/337/100B | 10.0 | 46.4 | 72 | 252 | 55.0 | 55.0 | — | 3.35 |
STJ-9500/127/120B | 12.0 | 17.5 | 72 | 114 | 39.7 | 39.7 | — | 3.45 |
STJ-9505/127/150B | 15.0 | 17.5 | 72 | 142 | 40.0 | 40.0 | — | 3.45 |
STJ-9500/131/150B | 15.0 | 18.0 | 72 | 147 | 30.0 | 60.0 | — | 3.45 |
STJ-9501/242/160B | 16.0 | 33.3 | 72 | 289 | 55.0 | 55.0 | 58.0 | 3.45 |
STJ-9506/031/600B | 60.0 | 4.3 | 72 | 139 | 55.0 | 55.0 | — | 4.85 |
PT1000温度传感器
金属铂(Pt)的电阻值随温度变化而变化,并且具有很好的重现性和稳定性,利用铂的此种物理特性制成的传感器称为铂电阻温度传感器,通常使用的铂电阻PT1000温度传感器0℃时阻值为1000Ω,100℃时阻值为1385.1Ω,电阻变化率为3.851Ω/℃。铂电阻温度传感器精度高,稳定性好,应用温度范围广,是中低温区(-200~650℃)最常用的一种温度检测器,不仅广泛应用于工业测温,而且被制成各种标准温度计(涵盖国家和世界基准温度)供计量和校准使用。铂电阻Pt1000传感器有良好的长期稳定性,典型实验数据为:在400℃时持续300小时,0℃时的最大温度漂移为0.02℃。
型号 | 0℃时标准电阻值R | 100℃时标准电阻值R |
PT100 | 100.00 Ω | 138.51 Ω |
PT1000 | 1000.0 Ω | 1385.1 Ω |
半导体激光电源是将电流准确地输送到激光半导体模块使其在特定应用中运行的驱动电源。对于半导体模块来讲它能在不超载的情况下给其电流信号是非常重要的。我们的激光电源性能高度稳定,产品小巧精密。集成的过电流保护能让其安全的驱动您的激光半导体模块。
现在我们有两条主要产品线:
STSF6XXX——强大的OEM连续波紧凑型激光半导体电源;
STSF8XXX——带TEC的适合蝶形激光模块的超小型OEM电源。

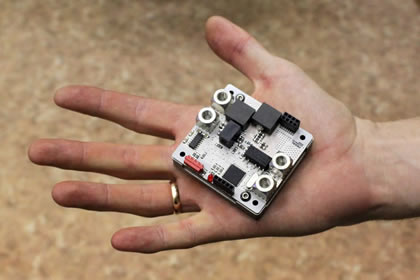

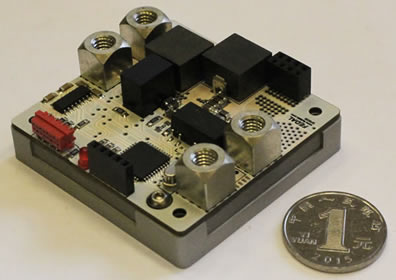

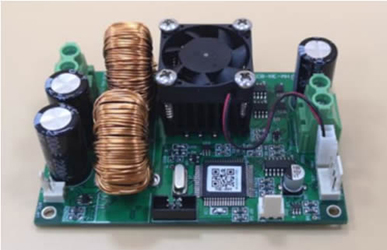

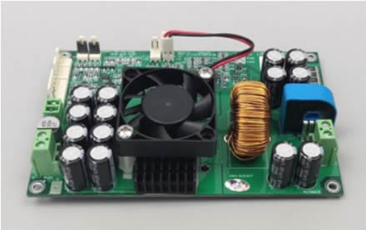

STSF6XXX系列高功率,紧凑型OEM直流半导体激光驱动,具有独特的激光驱动解决方案,可实现高功率密度及高达97%的效率。无论是风冷还是水冷方式,铝基板都有效的保证了驱动模块的散热。该产品广泛应用在激光加工设备(打标,焊接,切割),医疗器械,激光测量设备(如光谱仪,雷达,测距仪)和实验室测试系统。
产品特点
高达98%的效率
超级紧凑(1kW,60×58mm)
模拟控制信号/RS-232
内锁
过流保护,关闭
过温警告/关闭
软启动,从当前斜坡到电流设置点
NTC 热敏电阻输入
用户设置电路极限
无需调节电压

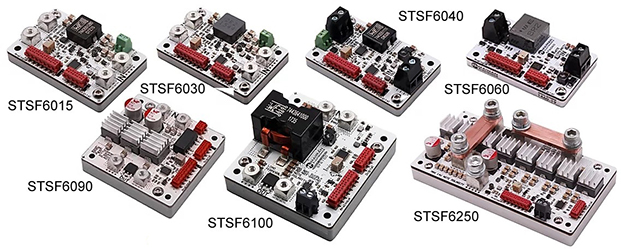

产品型号 | STSF6015 | STSF6030 | STSF6040 | STSF6060 | STSF6090 | STSF6100 | STSF6250 |
输出电流(A) | 15 | 30 | 10 | 15 | 100 | 25 | 250 |
输出电压(V) | 1-10 | 1-10 | 5-40 | 5-40 | 1-10 | 5-40 | 1-10 |
分辨率(A) | 0.01 | 0.01 | 0.01 | 0.01 | 0.03 | 0.01 | 0.1 |
上升时间us(50%*Iout) | 150-500 | 300-700 | 60-100 | 60-100 | 800-1200 | 140-300 | 300-800 |
上升时间us(100%*Iout) | 140-500 | 30-600 | 60-100 | 60-100 | 700-1000 | 130-250 | 250-650 |
下降时间us | 250-1200 | 300-1500 | 20-80 | 30-80 | 1000-1800 | 10-50 | 400-1200 |
电流稳定性% | < 0.2 | < 0.2 | < 0.2 | < 0.2 | < 0.2 | < 0.2 | < 0.2 |
外形尺寸(mm) | 58x37x15 | 58x37x15 | 58x37x21 | 58x37x21 | 61x58x24 | 61x58x30 | 117x61x26 |
重量(g) | 55 | 55 | 50 | 60 | 146 | 162 | 394 |
输入电压(Vin) | 10-14 | 10-14 | 12-55 | 12-55 | 10-14 | 12-55 | 10-15 |
为了便于您更好了解性能和使用产品,请您点击链接下载STSF6015和STSF6090的产品使用说明书。其它产品的说明书与此类似,就不一列举了。如有任何疑问,请随时联系我们。
输出电流范围 (I): 0-15А
输出电压范围 (0.75*Vin max) (V): 1-10V
电流分辨率: 0.01A
上升时间: (Iout = 7,5A) 最小150μs; 最大500μs
上升时间: (Iout = 15A) 最小140μs; 最大500μs
下降时间: 最小250μs; 最大1200μs
电流稳定性: < 0.2%
电流设置精度: < 1%
激光二极管的保护功能
软启动
用户可以自己设定电流极限值
过电流保护关断
过温热保护预警和关机
反向电流保护
撬棒保护
禁止输入保护
连锁保护
用户界面
模拟
RS-232 / UART 数字接口(USB端口选项)
通/段信号输入
输入电源: 输入电压(Vin): 10V 至 14V
其他STSF6xxx型号的电源的规格与上述类似。如果您需要更多的信息,请随时与我们联系。

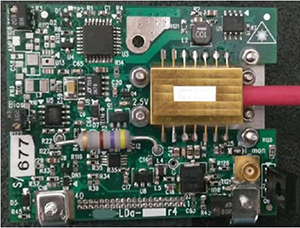

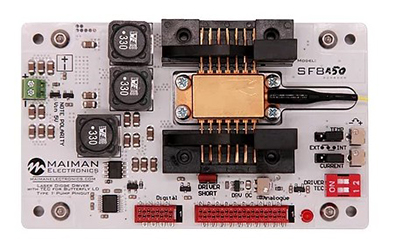

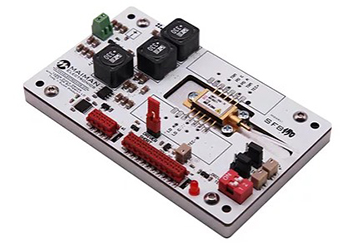

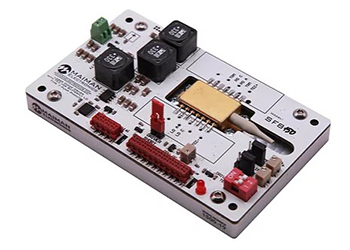

STSF8xxx系列电源专为14针蝶形封装激光二极管而设计。此系列电源包括用于激光二极管的高稳定电流源(0.01mA)和用于制冷并且其温度精确控制在(0.01°C)的温度控制器。电源上有一个蝴蝶封装半导体的安装位和散热器。其主要应用领域是激光泵浦、激光光谱、实验室测试等。
STSF8xxx包含一个激光二极管驱动和一个温度控制器(TEC)。激光二极管驱动是产生高稳定性和低纹波电流并具有恒流输出的非隔离低压差线性稳压器(LDO)驱动。TEC是非隔离DC/DC产生低电流纹波。其附加功能包括可调TEC输出电流限制和集成自调整PID控制器,可调节最佳温度。
STSF8xxx既可模拟或数字信号或开关进行控制。它底部封装了一块61×101.6mm的铝基板来帮助激光二极管散热。激光二极管的安装口也在板子上。此电源可以安装在任何导热表面上来消除半导体激光器的损耗。
主要特点
一体化电源,
安装Azimuth ZIF插座和温控
兼容1型和2型蝶形14针激光二极管(取决于型号)
LD低电流纹波:≤ 10uA
电流稳定性< 0.1%
集成PID控制器,不需要设置
激光二极管保护,软启动电流斜坡、电流限制、温度限制
适用于所有的控制软件
主要参数
STSF8025 | STSF8075 | STSF8150 | |
输出电流 | 250 mA | 750 mA | 1500 mA |
输出电压 | 0.5-3 V | ||
输入电压 | 5 V | ||
TEC输出电流 | 直到±4 A | ||
TEC输出电压 | 直到±4 V | ||
输出电流噪声 | 10-15 μA | ||
电流稳定性及精度 | 0.1%,1% | ||
TEC输出电流波纹 | 2-4 mA | ||
温度变化范围 | 从+17 ℃到+40 ℃ | ||
传感器 | NTC 10kΩ | ||
控制 | 模拟 |
型号及参数
型号 | LDD 最大电流, mA | LD 安装方式 | LD 外形 |
STSF8025-10 | 250 | 焊接 | 10针 I型 |
STSF8025-ZIF10 | 250 | 插入接口connector | 10针 I型 |
STSF8025-14 | 250 | 焊接 | 14针 I型 |
STSF8025-ZIF14 | 250 | 插入接口connector | 14针 I型 |
STSF8075-10 | 750 | 焊接 | 10针 I型 |
STSF8075-ZIF10 | 750 | 插入接口connector | 10针 I型 |
STSF8075-14 | 750 | 焊接 | 14针 I型 |
STSF8075-ZIF14 | 750 | 插入接口connector | 14针 I型 |
STSF8150-10 | 1500 | 焊接 | 10针 I型 |
STSF8150-ZIF10 | 1500 | 插入接口connector | 10针 I型 |
STSF8150-14 | 1500 | 焊接 | 14针 I型 |
STSF8150-ZIF14 | 1500 | 插入接口connector | 14针 I型 |
最小值 | 最大值 | 单位 | |
Vin+ 到 Vin- | -0.3 | 5.5 | V |
运行温度 | -40 | 50 | °C |
模拟控制 引脚接地 | -0.3 | 5.5 | V |
RS-232 RXD 到 GND | -25 | 25 | V |
RS-232 TXD 到 GND | -13.2 | 13.2 | V |
串口 RXD 到 GND | -0.3 | 5.5 | V |
串口 TXD 到 GND | -0.3 | 5.5 | V |
电流, 电压和TEC控制器
LD最大电流(I): 250 mА; 750 mA; 1500 mA
LD最大电压(V): 0.5-3 V
电流稳定性: 0.1 %
电流设置精度: < +/- 1 %
输出电流噪声:10-15 µA
ТЕС输出电流: ±4А
ТЕС输出电压: ±4 V
TEC 反馈传感:10 kΩ NTC
温控范围:+15到+40 °C
激光二极管保护
软启动电流斜坡
电流限制
温度限制
反向电流保护
ESD和瞬态保护
外型适配
STSF8XXX适用于半导体泵浦激光器(1型)
STSF8XXXT适用于通信激光模块(2型)
尺寸和重量
尺寸:101.6 x 61 x 28.3mm
重量:142 g

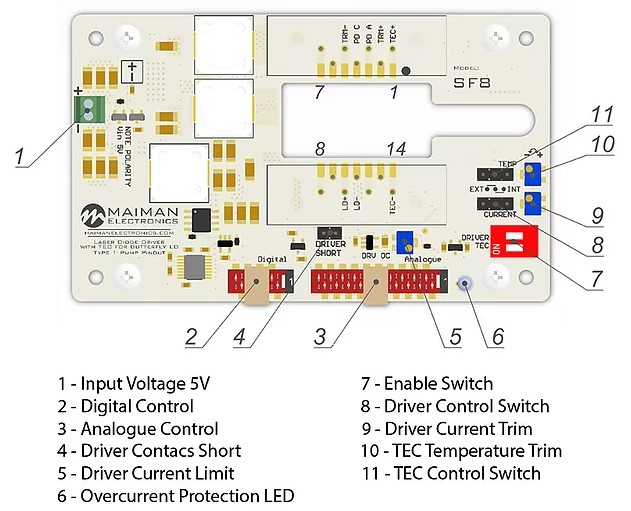

用户端接口
驱动电流和TEC功率的微调电位器
模拟
RS-232/UART/USB接口
输入供电电压(Vin): 5 VDC:
电流, 电压和TEC控制器
LD最大电流(I): 250 mА; 750 mA; 1500 mA
LD最大电压(V): 0.5-3 V
电流稳定性: 0.1 %
电流设置精度: 1 %
输出电流噪声:10-15 µA
ТЕС输出电流: ±4А
ТЕС输出电压: ±4 V
输出电流纹波:2-4mA
TEC 反馈传感:10 kΩ NTC
温控范围:+15到+40 °C
激光二极管保护
软启动电流斜坡
电流限制
温度限制
反向电流保护
ESD和瞬态保护
外型适配
STSF8XXX适用于半导体泵浦激光器(1型)
STSF8XXXT适用于通信激光模块(2型)
尺寸和重量
尺寸: 101.6 x 61 x 20mm
重量:136g
用户端接口
驱动电流和TEC功率的微调电位器
模拟
RS-232/UART/USB接口
输入供电电压(Vin): 5 VDC:
电流, 电压和TEC控制器
LD最大电流(I): 250 mА; 750 mA; 1500 mA
LD最大电压(V): 0.5-3 V
电流稳定性: 0.1 %
电流设置精度: 1 %
输出电流噪声:10-15 µA
ТЕС输出电流: ±4А
ТЕС输出电压: ±4 V
输出电流纹波:2-4mA
TEC 反馈传感:10 kΩ NTC
温控范围:+15到+40 °C
激光二极管保护
软启动电流斜坡
电流限制
温度限制
反向电流保护
ESD和瞬态保护
尺寸和重量
尺寸:101.6 x 61 x 18.56mm
重量:119g
用户端接口
驱动电流和TEC功率的微调电位器
模拟
RS-232/UART/USB接口
输入供电电压(Vin): 5 VDC
STMBL1500A电源得特别为1型和2型14针蝶形封装的激光二极管设计的台式驱动电源。电源包括源包括用于激光二极管的高稳定电流源(0.01m A)和用于制冷并且其温度精确控制在(0.01°C)的温度控制器。特别安装了Azimuth ZIF插座以便于用户安装蝶形LD。这种电源非常适合实验室测试使用,它能给激光二极管的操作提供所需保护。此电源可匹配现在世面上大部分公司生产的二极管模块如:II-VI、Eblana、3SP、Furukawa、Lumentum等。
主要特点
一体式电源、带温控,适用于蝶形LD的Azimuth ZIF安装插座
兼容1型和2型14针蝶形LD
通过触摸屏或按钮进行本地控制
通过USB控制远程(包括软件和通信协议)
集成PID控制器,无需设置
激光二极管软启动电流斜坡、电流保护、温度保护
可保存9个预设的选项
电流稳定性< 0.1%
设定极限的能力
适用于所有的控制软件
电流, 电压和TEC控制器
LD最大电流(I): 1500 mA
LD最大电压(V): 0.5-3 V
设定点分辨率:0.1mA
上升时间:< 4000 μs
下降时间: < 8000 μs
电流稳定性: 0.1 %
电流设置精度: 1 %
输出电流噪声:10-15 µA
TEC输出电流: ±4А
TEC输出电压: ±4 V
输出电流纹波:2-4mA
TEC 反馈传感:10 kΩ NTC
温控范围:+15到+40 °C
风冷
激光二极管保护
软启动电流斜坡
电流限制
温度限制
反向电流保护
ESD和瞬态保护
外型适配
STSF8XXX适用于半导体泵浦激光器(1型)
STSF8XXXT适用于通信激光模块(2型)
尺寸和重量
尺寸: 257 x 271 x 116mm
重量:3.4kg
用户端接口
前面板(触屏或按钮)
USB接口
输入:单相220VAC/50Hz
STEM595是一个带有简洁的用户操作界面的将半导体电源和TEC控制器相结合的紧凑型台式仪器。其电流为1.5A可以匹配古奇公司生产的任何 14针DFB激光器或单模激光器。电流3A的热电制冷器可在常温的环境工作。频率的精准控制得益于其优良的温控。STEM595以其低噪声和良好的线宽性能创造了一个新的高水准。如要提高提高噪声和线宽性用户可选择虑使用STEM750和STEM650。
主要特点
操作简单的适用于14针蝶形LD电源
触屏接口
USB接口
温度精度0.01°C
驱动电流1.5A,可提供3A TEC电流
结紧紧凑
恒流运行
恒定功率运行
通过触摸屏或按钮进行本地控制
通过USB控制远程(包括软件和通信协议)
集成PID控制器,无需设置
激光二极管软启动电流斜坡、电流保护、温度保护
主要参数
USB 2.0 接口 | 符合USBTMC/USBTMC-USB488标准要求(版本1.0) |
接口协议 | SCPI指令 |
提供的驱动程序 | VISA VXI pnp™, MS Visual Studio™, MS Visual Studio.net™, LabVIEW™, LabWindows/CVI™ |
安全特性 | 互锁、钥匙锁开关、激光电流限制、软启动、激光关闭时短路、激光过压保护 |
显示器 | 4.3" LCD TFT, 480 x 272 像素 |
激光器、模块、NTC、TE插座 | 与1型蝶形(泵浦)和2型蝶形(电信)兼容 |
调制输入接头 | SMA |
互锁和激光开启信号连接器 | 2.5 mm单声道插孔 |
USB接口连接器 | USB Mini-B |
外部接地连接器 | 4 mm 香蕉插座 |
台式电源、线电压、线频率 | 100 - 240 V ±10%, 47 - 63 Hz |
最大功耗 | 40 W |
运行温度 | 0 - +40 °C |
储存温度 | -40 - +70°C |
额定精度预热时间 | 30 min |
重量 | 1.0 kg |
不带操作零件的尺寸 (宽x高x长) | 111x73.5x152.6 mm (4.37" x 2.9" x 6.01") |
带操作零件的尺寸 (宽x高x长 | 111x73.5x169.2mm (4.37" x 2.9" x 6.66") |
主要参数
控制范围: 0-1.5A
恒流制输出电压: > 4V
分辨精度: 100uA (前面板), 50um (远程控制)
精度: +/- (0.15 + 500uA)
温控参数
TEC电流输出
控制范围: -3.0 - +3.0A
恒流制输出电压: > 4.7V
最大输出功率: > 14.1W
分辨精度: 1mA (前面板), 100um (远程控制)
TEC电流限制
精度: +/- (0.2% + 20mA)
NTC热敏电阻
电阻测量范围: 300Ω至150KΩ
控制范围:-55oC - +150 oC
温度分辨率:0.01 oC
电阻分辨率: 1 Ω
精度: +/- (0.1% + 1Ω)
温度稳定性(24小时: < 0.005 oC
本公司设计和生产的LDDQ系列半导体激光电源是连续可调恒流电源,采用了国际先进的半导体激光电源方案,选用优质元器件生产。具有输出噪声小、恒流特性好、电流稳定、抗干扰能力强等优点,并具有防过冲、反冲和反浪涌的稳压、恒流双重保护电路,保证激光器的稳定工作和使用寿命。电源通过RS232串口显示电源工作的各个参数及其工作状态,具备过压、过流、水温和水压报警功能,是半导体端泵激光器的理想电源。可以完美匹配恩耐、QPC、北京凯普林激光模块,是端泵激光器、侧泵激光器、光纤激光器和半导体激光器理想的驱动电源。
主要特点
2路TEC驱动制冷可用于半导体激光器温控,2路TEC制冷精控倍频晶体温度。
日本进口高精度高灵敏度NTC,全数字PID控制,5-40℃精准控温。
倍频晶体温控精度高达0.01℃,半导体激光器温控精度高达0.1℃。
2路半导体激光器驱动电源,每路输出最大9A@0-28V,效率> 85%,电流纹波< 10mA,电压纹波< 15mV。含电压钳位,带过压过流保护。含欠压保护,过流熔断保护。
内置PWM,频率1000Hz-300000Hz 可调,步进1000Hz。脉宽100ns~30us可调,用于Q驱动。
支持指示光功能。
激光内控/外控可任意切换。
激光器温度异常报警。
主要应用
端泵激光器泵浦电源
半导体激光电源
绿光打标机电源
紫外打标机电源
恒流源
TEC温度控制
系统简介
4路温控输出 | Temp1 | 双向12V/10A控温,精度±0.1℃,用于控制半导体激光器温度 |
Temp2 | 双向12V/10A 控温,精度±0.1℃,用于控制第二路半导体激光器温度或者控制激光晶体温度 | |
Temp3 | 双向5V/3A控温,精度±0.01℃,用于控制倍频晶体温度 | |
Temp4 | 双向5V/3A 控温,精度±0.01℃,用于控制倍频晶体温度 | |
2路半导体激光器驱动输出 |
两路各输出最大9A@0-28V,效率> 85%。电流纹波< 10mA,电压纹波< 15mV。 含电压钳位,带过压过流保护,支持过热保护。 含欠压保护,过流熔断保护。 支持外部使能控制,外部电流控制。 | |
声光控制信号 |
内置PWM,频率1000Hz-300000Hz,步进1000Hz; 脉宽100ns~30us可调;激光内控/外控可任意切换; 支持Q驱报警检测;温度异常报警。 | |
接口功能 | RS232串口 | |
选配件 | 声光Q驱动器(41MHz、80MHz可选) |
产品技术参数
型号 | LDDQ1009 | LDDQ1509 | LDDQ2009 | LDDQ2409 | LDDQ2809 | ||||
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | ||||
制冷路数 | 可选1~4 | 可选1~4 | 可选1~4 | 可选1~4 | 可选1~4 | ||||
控温精度 | 倍频晶体温控精度0.01℃,半导体激光器温控精度0.1℃ | ||||||||
控温范围 | 5℃~40℃ | ||||||||
温度传感器 | NTC(10K@25℃) | ||||||||
第一路最大输出电流/电压 | 10V9A | 15V9A | 20V9A | 24V9A | 28V9A | ||||
第二路最大输出电流/电压 | 10V9A | 15V9A | 20V9A | 24V9A | 28V9A | ||||
PWM频率 | 1~300KHz | 1~300KHz | 1~300KHz | 1~300KHz | 1~300KHz | ||||
电源通讯接口 | RS232 | ||||||||
外形尺寸 | W×L×H=483×308×88mm | ||||||||
毛重 | 5kg |
说明
对于端泵激光器,根据泵浦源个数选用半导体驱动路数以及相应的半导体制冷路数。
对于基频1064nm激光器,不需要晶体温控组件;对于二倍频532nm激光器,只需选用TEMP3一路晶体温控;对于三倍频355nm激光器,需选用TEMP3和TEMP4两路晶体温控。
默认配置是一路半导体激光驱动、一路半导体激光器温控TEMP1,其它均为选配。
该电源一般用于端泵激光器,水冷比风冷效果更好,环境温度适应面更宽。

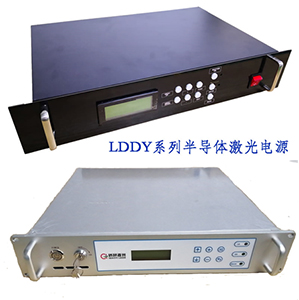

本公司设计的LDDY系列半导体激光电源是在参考了国内外知名激光公司产品的基础上,运用最新的电子技术,进行全面的优化设计,产品简洁可靠,可配置,功能全面,是端泵类激光器、光纤激光器和半导体激光器理想的驱动电源。

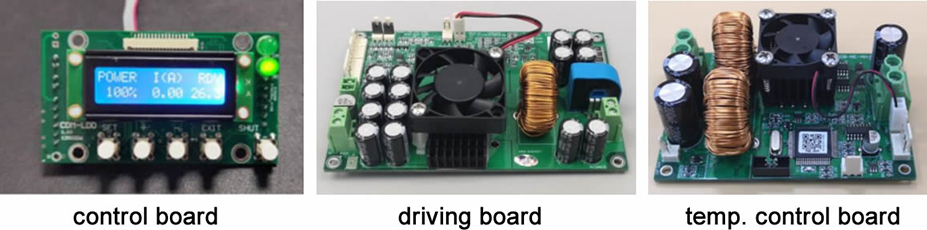

该电源采用模块化设计,配备LD驱动模块、TEC 温控模块以及 Q 驱模块,即可构成端泵激光器完整的电源控制系统。支持红外、绿光、紫外、单端双端、风冷水冷等不同配置,根据需要选用不同的模块即可。
主要特点
支持红外、绿光、紫外激光器
支持 DILAS/COHERENT大电流 半导体激光器,单端双端泵浦,输出最高 5V 60A驱动半导体激光器
支持 NLIGHT/BWT/天成等小电流高电压型 半导体激光器,输出最高 32V 15A驱动半导体激光器
支持风冷、水冷(默认水冷)
可以配置0-4路温控,用于半导体激光器和倍频晶体的温度控制
各种参数可调(有特权模式,用户模式调节有限制)
各种参数(电流,Gate打标信号,激光频率信号)内控或外控,任意选择
内控有首脉冲压缩,外控时即支持 Q/FPS模式,也支持 GATE/FREQ模式
紫外专用首脉冲压缩方式
快捷键调电流
有 INTERLOCK,就绪、报警信号等
液晶屏和按键集成到2U机箱面板,操作方便
既支持RS232接口控制,也可以电源机箱面板操作与控制,还可以打标软件控制
主要应用
端泵激光器
侧泵激光器
光纤激光器
TEC温度控制
恒流源
系统简介
4路制冷系统 | 日本进口高精度高灵敏度NTC,温控稳定度最高±0.01℃ ,支持TEC双向控制,可加热可制冷 | |
Temp1 | 双向12V/10A控温,精度±0.01℃,用于控制半导体激光器温度 | |
Temp2 | 双向12V/10A 控温,精度±0.01℃,用于控制半导体激光器温度 | |
Temp3 | 双向5V/3A控温,精度±0.01℃,用于控制倍频晶体温度 | |
Temp4 | 双向5V/3A 控温,精度±0.01℃,用于控制倍频晶体温度 | |
半导体激光模块驱动器 |
双路输出最高电压5V、输出电流0-60A可调,或输出最高电压32V、输出电流0-16A可调,用于驱动半导体激光器。 效率> 85%,电流纹波< 10mA, 电压纹波< 15mV。 含电压钳位,带过压过流保护,支持过热保护。 含欠压保护,过流熔断保护。 支持外部使能控制,外部电流控制。 | |
声光控制信号 |
内置PWM,频率1000Hz-300000Hz,步进1000Hz; 占空比脉宽100ns~30us可调; 激光内控/外控,可任意切换; 温度异常报警。 | |
可选件 | 声光Q驱动器(射频频率41MHz, 80MHz可选),RS232控制 |
常用产品技术参数
型号 | LDDY1015 | LDDY1515 | LDDY2415 | LDDY2815 | LDDY3215 | ||||
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | ||||
制冷路数 | 可选1~4 | 可选1~4 | 可选1~4 | 可选1~4 | 可选1~4 | ||||
控温精度 | ±0.01℃可选 | ||||||||
控温范围 | 5℃~50℃ | ||||||||
温度传感器 | NTC(10K@25℃) | ||||||||
第一路最大输出电流/电压 | 15A/10V | 15A/15V | 15A/24V | 15A/28V | 15A/32V | ||||
第二路最大输出电流/电压 | 15A/10V | 15A/15V | 15A/24V | 15A/28V | 15A/32V | ||||
PWM频率 | 1~500KHz | 1~500KHz | 1~500KHz | 1~500KHz | 1~500KHz | ||||
外形尺寸 | W×L×H=483×308×88mm | ||||||||
毛重 | 2kg |
注:以上产品适用于 NLIGHT/北京凯普林/天成等小电流高电压型 半导体激光器选用。
型号 | LDDY0515 | LDDY0530 | LDDY0540 | LDDY0550 | LDDY0560 | ||||
输入电压(VAC) | 220±15% | 220±15% | 220±15% | 220±15% | 220±15% | ||||
制冷路数 | 可选1~4 | 可选1~4 | 可选1~4 | 可选1~4 | 可选1~4 | ||||
控温精度 | ±0.01℃可选 | ||||||||
控温范围 | 5℃~50℃ | ||||||||
温度传感器 | NTC(10K@25℃) | ||||||||
第一路最大输出电流/电压 | 15A/5V | 30A/5V | 40A/5V | 50A/5V | 60A/5V | ||||
第二路最大输出电流/电压 | 15A/5V | 30A/5V | 40A/5V | 50A/5V | 60A/5V | ||||
PWM频率 | 1~500KHz | 1~500KHz | 1~500KHz | 1~500KHz | 1~500KHz | ||||
外形尺寸 | W×L×H=483×308×88mm | ||||||||
毛重 | 2kg |
说明
对于端泵激光器,根据泵浦源个数选用半导体驱动路数以及相应的半导体制冷路数。
对于基频1064nm激光器,不需要晶体温控组件;对于二倍频532nm激光器,只需选用TEMP3一路晶体温控;对于三倍频355nm激光器,需选用TEMP3和TEMP4两路晶体温控。
默认配置是一路半导体激光驱动、一路半导体激光器温控TEMP1,其它均为选配。
该电源一般用于端泵激光器,水冷比风冷效果更好,环境温度适应面更宽。
半导体激光器是一种高功率密度并具有极高量子效率的器件,微小的电流变化将导致光功率输出的极大变化和器件参数(如激射波长、噪声性能、模式跳动)的变化,这些变化直接影响器件的安全工作和应用要求。
本公司设计和生产的半导体激光电源LDD-AAVV是连续可调恒流电源,采用了目前国际先进的半导体激光电源方案,选用优质元器件生产。具有输出噪声小、恒流特性好、电流稳定、抗干扰能力强等优点,并具有防过冲、反冲和反浪涌的稳压、恒流双重保护电路,保证激光器的稳定工作和使用寿命。电源有LCD 液晶显示,能提供电源工作的各个参数及其工作状态的显示,具备过压、过流、水温和水压报警功能,实为半导体半导体泵浦激光器的理想电源。
LDD-AAVV型半导体激光电源采用单片机管理和控制,是一种智能化高精度恒流型开关电源,可作为半导体侧泵激光打标机的配套电源。针对激光打标设备的特点,电源还可管理水泵、指示光、振镜和Q 开关几部分的开关。
高稳定、低噪声,纹波电压< 0.1%p-p,电流< 50mA
过流保护、过压保护。根据用户要求设定参数值。
具有水压、温度、短路、开路、防浪涌等保护功能。
输入电压220VAC,根据用户要求也可选订110VAC。
标准19 英寸(2U)机箱方便用户与其激光加工设备配套所有。
数显表或LCD 实时监测输出电压、电流。
外控接口、特殊规格可根据用户要求订制。
外形尺寸:482×88x260mm, 净重 6.5kg
型号说明:LDD- AA-VV
LDD-半导体激光电源
AA-最大输出电流(A)。根据用户要求,最大为60A。电源的电流连续可调。
VV-最大输出电压(V)。根据用户要求,最大为120V。电源电压根据负载自动调压
典型电源
产品型号 | LDD3012 | LDD3024 | LDD6024 | LDD6060 | LDD30120 | LDD60120 |
输出电流 | 0-30A | 0-30A | 0-60A | 0-60A | 0-30A | 0-60A |
输出电压 | 0-12V | 0-24V | 0-24V | 0-60V | 0-120V | 0-120V |
输入电压 | 220V AC | 220V AC | 220V AC | 380V AC | 220V AC | 220V AC |

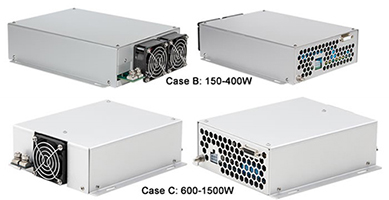

LDD2是一款紧凑型的半导体激光电源,最大输出电流100A、最大输出功率1500W,特别适合工业和医疗应用。
型号命名规则:LDD2-xx-AA
LDD2:LDD2系列二极管电源
xx :最大输出平均功率
AA:最大输出电流
最大输出电压是最大输出平均功率除以最大输出电流。
型号 | 最大输出功率 | 电流 | 输入电压 | 外形尺寸 |
LDD2-50-AA* | 50W | 5-25A | 110/230VAC | |
LDD2-150-AA | 150W | 5-75A | 110/230VAC | 231x183x68mm |
LDD2-250-AA | 250W | 10-100A | 110/230VAC | 231x183x68mm |
LDD2-400-AA | 400W | 10-100A | 230VAC | 231x183x68mm |
LDD2-600-AA | 600W | 10-100A | 110/230VAC | 293x214x69mm |
LDD2-1000-AA | 1000W | 10-100A | 110/230VAC | 293x214x69mm |
LDD2-1500-AA | 1500W | 10-100A | 230VAC | 293x214x69mm |
例子:LDD2-150-70 和 LDD-1500-50的最大输出电压分别是2.1V和30V。
其它技术参数
输出 | 接口 | ||
效率 | > 80% | 接头 | 15针D型母接头 |
上升时间/ 下降时间 | < 1ms(10%至90%最大电流) < 500us(或订制) | 输出电流控制 | 模拟量,输入0-10V |
电流调节精度 | IMAX 的< 1% | 输出电流监视 | 模拟量,0-10V |
电流误差 | IMAX 的< 1% | 输出电压监视 | 模拟量,0-10V |
过冲电流 | IMAX 的< 1% |
安全标准: | 使用环境: | |||
效率 | PFC值 | > 0.98 | 工作温度 | 0… +40°C |
上升时间/下降时间 | 漏电流 | < 150μA | 储存温度 | -20… +60°C |
电流调节精度 | 输入/输出隔离电压 | 4000VAC | 湿度 | 90%,不结露 |
电流误差 | 通过安全标准 | IEC60950, IEC60601-1 | 保护 | 有过热保护、过流变化、过压保护 |
过冲电流 | 通过EMC | EN55011(A级) |

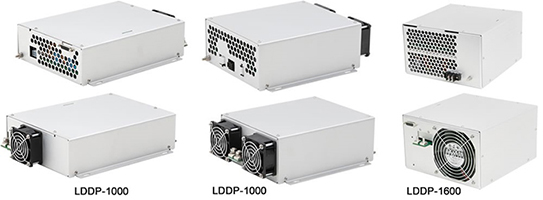

LDDP系列半导体电源可能是最强大的半导体电源其峰值输出功率高达10kW(用户可选择IMAX和VMAX)。平均输出功率高达1600W(假设为100-240VAC输入),如有需要,可超过2000W(200-240VAC输入)。
此电源是专为激光脱毛应用而设计的,它完全符合医疗标准-电气安全标准IEC 60601-1和医生电气设备电磁兼容标准IEC60601-1-2。此外,它们还广泛应用于二极管泵浦和直接二极管激光器。
型号 | LDDP-300 | LDDP-1600 | LDDP-1000 | |
输入 | 电源输入 | 100-240VAC, 50/60Hz | 100-240VAC, 50/60Hz | 300VDC + 24VDC/1A |
输入 | 最大平均功率 | 300W | 1600W | 100W |
最大电流 | 200A | 200A | 200A | |
最大电压 | 50V | 100V | 200V | |
最大峰值功率 | 5kW | 10kW | 10kW | |
上升/下降时间 | < 1ms (全电流的10%-90%) | < 1ms (全电流的10%-90%) | < 1ms (全电流的10%-90%) | |
电流调节精度 | 小于最大电流的1% | 小于最大电流的1% | 小于最大电流的1% | |
电流值误差 | 小于最大电流的1% | 小于最大电流的1% | 小于最大电流的1% | |
电流过冲 | 小于最大电流的1% | 小于最大电流的1% | 小于最大电流的1% | |
效率 | > 80% | > 80% | > 80% | |
环境 | 运行温度 | 0-+40oC | 0-+40oC | 0-+40oC |
储存温度 | -20-+60 oC | -20-+60 oC | -20-+60 oC | |
湿度 | 90%, 无凝结 | 90%,无凝结 | 90%,无凝结 | |
接口 | 连接器 |
15针 D-sub 母头 |
15针 D-sub母头 |
10针 Molex C-Grid连接器 |
控制 | 模拟, 0-10V | 模拟,0-10V | 模拟,0-10V | |
其它 | 尺寸 (长x宽x高) | 296x213x70mm | 230x223x133mm | 255x172x82mm |
重量 | 2.5kg | 5kg | 2.2kg |
LDD4系列准连续半导体激光电源用于半导体阵列驱动,可应用于固体激光器和光纤激光器的泵浦。电源内含TEC温度控制,输出稳定,可以对电流、占空比设限,防止意外故障发生,并含有内部锁,安全可靠。电源参数可根据客户具体要求定制。
型号 | STSF306 | STSF315 | STSF350 |
脉冲频率 (F) | 1-500 Hz | 1-500 Hz | 1-1000 Hz |
输出电压 (V) | 0-140 V | 0-300 V | 0-300V |
输出电流 (I) | 1-150 А | 1-300 А | 1-350 А |
脉冲持续时间 (τ) | 50-1000 μs | 50-1000 μs | 50-1000 μs |
上升时间 | < 60 μs | < 60 μs | < 60 μs |
下降时间 | < 60 μs | < 60 μs | < 60 μs |
输出电流公差 | 0.3 % | 0.3 % | 0.3 % |
平均输出功率(P) | 0.4 kW | 1.5 kW | 4.6 kW |
数据显示/通讯接口 | LCD/RS-232 | LCD/RS-232 | LCD/RS-232 |
触发输入 | 5V,10μs | 5V,10μs | 5V,10μs |
触发输出 | 5V,10μs | 5V,10μs | 5V,10μs |
触发输出延时 | 1-1100μs | 1-1100μs | 1-1100μs |
内部锁 | 开关触点闭合 | 开关触点闭合 | 开关触点闭合 |
供电 | 220 VAC,50Hz | 220 VAC,50Hz | 220/380 VAC,50Hz |
制冷 | 风冷 | 风冷 | 风/水冷 |
尺寸 | 440*88*345mm;2U | 440*1328440mm;3U | 440*177*485mm;4U |
重量 | 10 kg | 12kg | 25kg |
LDD5系列准连续半导体激光电源用于半导体阵列驱动,可应用于固体激光器和光纤激光器的泵浦。电源内含TEC温度控制,输出稳定,可以对电流、占空比设限,防止意外故障发生,并含有内部锁,安全可靠。电源参数可根据客户具体要求定制。
型号 | LDD5-STSF530 | LDD5-STSF550 | ||
脉冲频率 (F) | 1-500 Hz | CW | 1-1000 Hz | CW |
输出电压 (V) | 0-160 V | 0-160 V | 0-200V | 0-200V |
输出电流 (I) | 1-300 А | 1-300 А | 1-350 А | 1-350 А |
脉冲持续时间 (τ) | 50-1000 μs | -- | 50-1000 μs | -- |
上升时间 | < 60 μs | < 60 μs | < 60 μs | < 60 μs |
下降时间 | < 60 μs | < 60 μs | < 60 μs | < 60 μs |
输出电流公差 | 0.3 % | 0.3 % | 0.3 % | 0.3 % |
平均输出功率(P) | 3 kW | 3 kW | 4.6 kW | 4.6 kW |
数据显示/通讯接口 | LCD/RS-232 | LCD/RS-232 | LCD/RS-232 | LCD/RS-232 |
触发输入 | 5V,10μs | 5V,10μs | 5V,10μs | 5V,10μs |
触发输出 | 5V,10μs | 5V,10μs | 5V,10μs | 5V,10μs |
触发输出延时 | 1-1100μs | 1-1100μs | 1-1100μs | 1-1100μs |
内部锁 | 开关触点闭合 | 开关触点闭合 | 开关触点闭合 | 开关触点闭合 |
供电 | 220 VAC,50Hz | 220 VAC,50Hz | 220/380 VAC,50Hz | 220/380 VAC,50Hz |
制冷 | 风冷/水冷 | 风冷 | 风/水冷 | 风/水冷 |
尺寸 | 440*132*400mm;3U | 440*132*400mm;3U | 440*132*485mm;3U | 440*132*485mm;3U |
重量 | 23 kg | 23 kg | 25kg | 25kg |
BFPS-VRHSP 02是世上最快的种子源驱动电源,广泛的运用于皮秒激光器,DVD光盘控制和打印应用等领域。0-1.6A的输出电流能够很好的满足短脉冲单模二极管的需求,通过输入信号触发,可产生< 500ps到5ns的脉冲信号。
脉冲宽度:< 500ps~35ns
输出电流:0~1.6A
电流与脉冲宽度数字可调
TEC温度控制
激光发射监测
底板制冷
过冲、过流和过热保护
反向电流保护
项目 | 参数 |
输出电流 | 0~1.6A 脉冲 |
最大适应电压 | 单个激光二极管 |
电流噪音 | < 3% |
电流过冲 | < 5% |
触发输入 | LVTTL 3.3V |
电流脉冲宽度输入 | RS232 |
电流设置输入 | RS232 |
电流监测器 | 14A/V |
TEC控制器 | 1.2A |
TEC电流 | -1.2~1.2A |
TEC电压 | -2.3~2.3V |
TEC设置 | RS232 |
TEC稳定性 | 0.001k |
激光发射 | 500ns TTL(可再触发单稳态触发器,背置监测器) |
供电电压 | 激光二极管和TEC均为5V DC |
尺寸 | 65*85*15 mm |
重量 | 110g |
工作温度 | 0~+55℃ |
利用我们独有的技术优势生产了一系列的光脉冲发生器、种子源和半导体激光驱动电源。如STO-LDa系列就包含脉冲宽度从皮秒到微秒,峰值功率超过1W的脉冲产品。
另外我们的正在申请专利的ANYPULSE技术提供可编程的光传输时域波形生成。我们的控制软件可允许用户自已在纳秒分辨率和11位振幅分辨率的波形编程。
我们的高速高功率线性激光电源可将模拟信号转换为光传输,激光电流峰值高达3A。另外我们的高速高功率数字激光电源可将数字信号转换为光传输,激光电流峰值高达0.5A,数据速率高达1Gb/s,且可以处理PRBS数据模式。
我们在产品中集成了客户所需的制冷或非制冷的激光半导体和发光二极管,波长范围从紫外到红外,包括1064和1550nm。我们可根据客户情况提供试用板和附件以便客户快速测评我们的模块。
脉冲光纤激光器种子源
3D摄像机激光源(飞行时间)
激光测距仪和激光雷达用脉冲发生器
电信应用发射机
时域荧光显微镜
我们得到产品主要分为以下四类产品:STO-LDa 脉冲发生器系列,脉冲整形(时域)产品,3D ToF相机的激光电源以及测试板 (夹具)及附件。

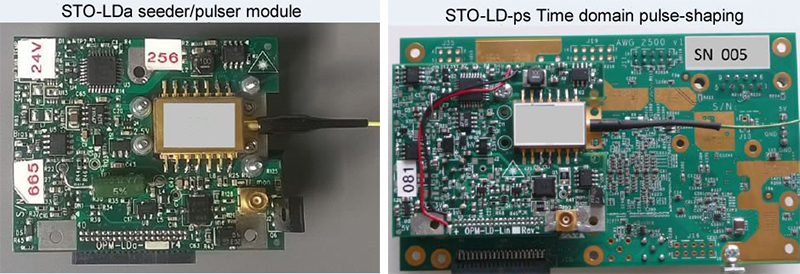

STO-LDa脉冲发生器系列
STO-LDa脉冲发生器包括激光脉冲发生器、TEC控制器和激光二极管。峰值功率高达1W以上。占空比最高约10%。属于高速或大电流版本。
STO-LDa-gs: 50ps-150ps的固定脉冲宽度-增益切换。.
STO-LDa-3: 脉冲宽度为0.5-3ns,连续脉宽调谐。
STO-LDa-64: 脉冲宽度1~64ns,步进0.25ns,微调
STO-LDa-128: 脉冲宽度1~128ns,步进0.5ns,微调。
STO-LDa-256: 1~256ns脉冲宽度,步进1ns,微调。
STO-LDa-1250: 脉冲宽度10~1250ns,步进5ns,微调。

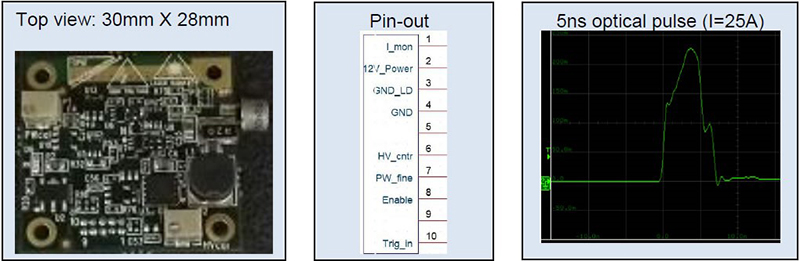

STO-LD-H1: 峰值脉冲电流:高达25A/50A,脉冲宽度选择范围为10ns至1us,步进5ns,频率高达10MHz。
脉冲整形(时域)产品
STO-AWG2500: 任意波形发生器,时间分辨率为555ps。可根据客户要求提供其他分辨率。
STO-LD-Lin-HC: 线性光发射机,电流峰值高达2A(~3A非线性),上升/下降时间~1.5ns。
STO-LD-Lin-HS: 线性光发射机,电流峰值高达0.5A,上升/下降时间~0.6ns。
STO-LD-ps: 本产品是AWG2500和STO-LD-Lin的组合可作为光学任意波形发生器。可编程时间分辨率555ps。
STO-SW-ps1: 为STO LD ps和STO-AWG2500提供GUI界面,允许编程任何波形和综合控制。
STO-AMP-700: 用于驱动MZ调制器的脉冲放大器。在需要MZ调制器的应用中补充了STO-AWG2500。峰值电压峰值高达5V。Tr/Tf~1ns。
3D ToF相机的激光电源
STO-LD-D1: 数字发射机,电流峰值高达500mA,数据速率高达1Gb/s。Tr/Tf~350ps。CML或ECL数据输入。支持PRBS模式。该产品同时也适用于特殊的电信应用。
测试板 (夹具)及附件

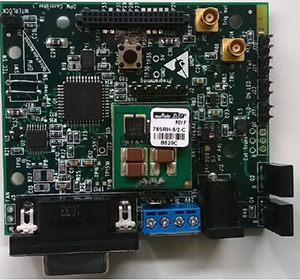

标准产品测试夹具:适用于所有STO-LD产品。提供电源控制和触发器。
STO-EXT40-2: 40线,50cm长电缆,用于连接OEM应用中的所有STO-LD产品。
SMA到 MCX ((公)RF电缆: 用于监测所有STO-LD产品中的激光电流。
SMA 到 MCX(母)RF电缆: 用于直接连接到AWG2500 RF输出。
产品选项
高速版本或大电流版本
内置电位器或外部控制器
激光二极管类型:BTF或同轴封装,各种波长。
OEM模块或台式仪器
所有种子源的功能集成一个组件:包括可调脉冲发生器;脉冲驱动器;高效TEC控制器;激光二极管
皮秒脉冲宽度覆盖(增益切换)到微秒
电流峰值达3A
脉冲宽度、偏压、温度和振幅可调整(可选项)
外部或主板控制
可选择激光二极管或LED
可监控所有的关键参数

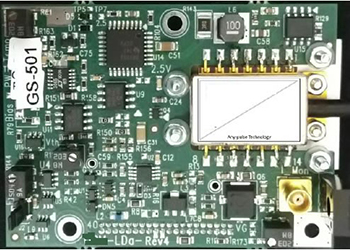

STO-LDa-gs S种子激光器/皮秒光脉冲发生器/电源 -固定脉冲宽度50ps-150ps
STO-LDa-gs种子激光器组件是脉冲MOPA光纤激光系统种子源(振荡器)部分的集成解决方案。该组件包括高性能种子机所需的所有关键功能,包括触发发生器、可调脉宽发生器、激光电源、TEC控制器和集成激光二极管。
光峰值功率可由主板电位器调节。可选择内部或外部触发。在外部触发模式下,每个输入的触发信号(上升沿)产生一个单一脉冲。
光脉冲宽度由外部模拟控制电压。脉冲宽度范围从增益开关模式(~50ps)到1ns以上。该模块由模拟控制偏压电流和设定温度的输入。每个输入的模拟控制信号都可以被一个主板电位器代替,这样模块既可以外部控制,也可以由内部设置。用户可以通过偏压电流控制和影响光谱宽度或改变消光比。
该产品的设计是基于大温度范围和免维护条件下工作,是工业激光OEM集成系统中的一个好选择。可根据客户要求提供各种产品选项。
产品特性
所有种子器的功能一体集成:增益开关操作(~50ps)-1ns的可调脉冲发生器;主板触发发生器:4K-20MHz;高效TEC控制器;激光二极管;OEM设计的激光系统
结构紧凑: 尺寸62mm x 45mm
典型光峰值功率0.5W
脉冲幅度控制
可调偏压电流高达50mA(或200mA)
主板电位器或外部控制器
有效保护激光二极管
适用于大范围1064nm、1550nm等波长的激光二极管
监控所有的关键参数
通过STO的测试夹具或CSW-3控制板或电缆组件EXT-40-2进行快速评估
产品应用
用于光纤激光器的种子源
用于高分辨率激光雷达的光脉冲发生器
高速光接收机特性
技术参数 | 参数值 | 说明 |
增益开关模式下的脉冲宽度范围 | 40ps - 150ps | 取决于激光二极管类型 |
峰值功率 | 200mW - ~1W | 取决于激光二极管类型 |
偏压电流 | 0 - 50mA | 可根据要求增加至100mA |
脉冲频率范围 | 单发至20MHz | 可优化至20MHz~80MHz |
触发输入 | TTL/LVTTL | 上升沿,高阻抗 |
模块使能控制 | TTL/LVTTL | 激光使能,TEC启用 |
TEC 驱动电流 | 在-2A至+2A范围内 | |
激光温度精度 | 优于 0.1C | 稳定后 |
工作温度范围 | 0 - 60C | 可根据要求定制其他范围 |
供应电压 | 5V / 12V 或 5V / 24V | |
尺寸 | 62mm x 45mm | |
安装选项 | 垂直或水平 | |
主连接器 | Samtec TFM-120 系列 | 40 pin |
适配的激光二极管
各种激光二极管都可用于STO-LDa-gs:如:DFB、FP或FBG类型;波长为1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波长。蝶形封装(14针或10针)或同轴封装。
产品型号信息
电源 | 安装 | TEC 控制器 | 触发发生器 | 电位器 | 偏压电流 0-200mA | 激光二极管 | |
STO-LDa-gs | 5/12V (12) or 5/24V (24) | 水平(H) / 垂直 (V) | 是(T) / 否 (X) | 是 (G) /否 (X) | 是 (P) /否 (X) | 是 (B)否 (X) | 激光二极管说明 |
STO-LDa-gs模块的产品代码示例:12V电源,水平安装,带TEC控制器、触发发生器、无电位计、200mA偏压电流和1064 DFB激光二极管STO-LDa-gs-12-H-T-G-X-B-1064DFB | |||||||
STO-LDa-gs | 12 V (12) | Horizontal (H) | Yes (T) | Yes (G) | No (X) | Yes (B) | 1064 DFB 激光二极管 |
*关于200mA的偏压电流,要加一个散热片,模块的长度将增加到80mm。如需有关控制模块的详细说明,请联系我们。

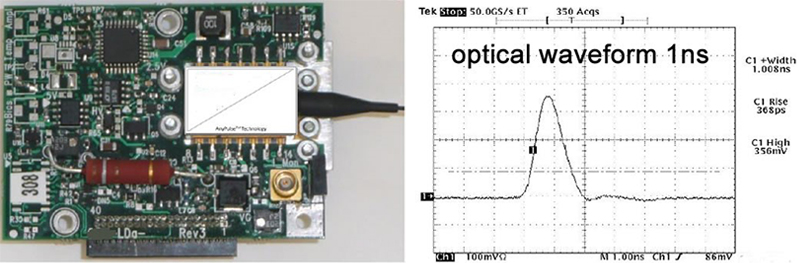

STO-LDa-3种子激光器 /光脉冲组件 -脉冲宽度为0.5ns-3ns,可连续调谐脉冲宽度
STO-LDa-3种子激光器组件是脉冲MOPA光纤激光器系统种子源(振荡器)部分的集成解决方案。该组件包括高性能种子源所需的所有关键功能,包括可调脉宽发生器、激光电源、TEC控制器和集成激光二极管。
每个输入触发信号(上升沿)会产生一个单一脉冲。脉冲宽度在0.5ns到3ns以上可调。主板触发发生器可选。该模块具有模拟控制输入:脉冲宽度、偏压电流和温度设定(也可选择振幅控制)。每个输入的模拟控制信号都可以被一个主板电位器代替,这样模块既可以外部控制,也可以有内部设置。用户可以通过偏压电流控制和影响光谱宽度或改变消光比。
该产品的设计是基于大温度范围和免维护条件下工作,是商业和工业激光系统集成的良好选择。
产品特性
所有种子源的功能一体集成:0.5ns到3ns的可调脉冲发生器;脉冲驱动器;高效TEC控制器;激光二极管。
激光系统OEM设计
紧凑型:尺寸62mm x 45mm
激光峰值电流2A、光峰值功率达1W
通过偏压电流控制光谱
有效保护激光二极管
适用于大范围1064nm、1550nm等波长的激光二极管
监控所有的关键参数
可提供测试板进行快速评估
电缆组件可连接到客户系统
产品应用
光纤激光器用种子激光器(种子源))
用于LRF或激光雷达目标模拟器的光脉冲发生器
时域荧光显微镜
3D视觉系统
高速光接收机特性
技术参数 | 参数值 | 说明 |
脉宽范围 | 0.5ns- 3ns | |
激光峰值电流 | 2A (@PW=3ns) | 24V; 可根据要求增加 |
偏压电流 | 0 - 50mA | 可根据要求增加至100mA |
光峰值功率 | 典型600mW, 可达1W | 取决于激光二极管 |
脉冲频率范围 | 单发至20MHz | 可优化20MHz至80MHz |
触发输入 | TTL/LVTTL | 上升沿,高阻抗 |
TEC驱动电流 | -2.5A至 +2.5A | |
激光温度精度 | 优于 0.1C | 稳定后 |
工作温度范围 | 0 - 60C | 可根据要求定制其他范围 |
供应电压 | 5V/12V 或 5V/24V | 单个5V电源选项 |
尺寸 | 62mm x 45mm | |
安装选项 | 垂直或水平 | |
主连接器 | Samtec TFM-120系列 | 40 pin |
适配的激光二极管
各种激光二极管都可用于STO-LDa-3:如:DFB、FP或FBG类型;波长为1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波长。蝶形封装(工业型)或同轴封装。
电源 | 安装 | TEC控制器 | 触发发生器 | 电位器 | 激光二极管 | |
STO-LDa-3 | 5/5V(5)或5/12V(12)或 5/24V(24) | 水平(H)/垂直(V) | Yes (T)/ No (X) | Yes (G) / No (X) | Yes(P)/ No(X) | 备注 |
STO-LDa-3模块的产品代码示例: 24V电源,垂直安装,带TEC控制器、无触发发生器、无电位计,1064 DFB激光二极管STO-LDa-3-24-V-T-X-X-1064DFB | ||||||
STO-LDa-3 | 24 V (24) | 垂直(V) | Yes (T) | No (X) | No (X) | 1064 DFB 激光二极管 |

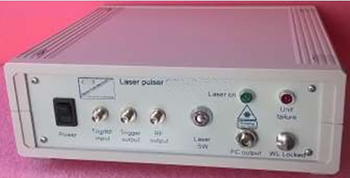

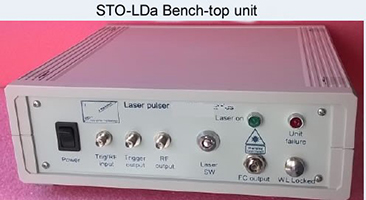

STO-LDa-64-Ins-DFB激光种子源/光脉冲仪器
STO-LDa-64-Ins-DFB是一种可用于脉冲MOPA光纤激光器系统的柔性种子源。该仪器包括高性能种子源所需的所有关键功能,包括可调触发发生器、脉宽发生器、激光驱动器、TEC控制器和集成激光二极管。
仪器也可以由输入的触发信号(上升沿)触发。脉冲宽度可由8位分辨率额外微调。激光器的偏压电流可由用户调节来影响光谱宽度。
激光二极管的温度可由用户控制,实现波长的精确控制。仪器背面包括用于安全的联锁连接器和用于用户PC控制的USB连接器(需要windows操作系统)。
强大的台式纳米级种子源包含:可调脉宽发生器和触发发生器;脉冲驱动器;用于微调波长的TEC控制器;激光二极管
可调脉冲宽度1ns至64ns(注1)
2.5kKHz到25MHz的可调重复频率,外部触发高达40MHz
包括1064nm DFB激光二极管(注2)
激光峰值电流2A/光峰值功率高达800mW(注3)
偏压电流控制,实现卓越的光谱控制
控制所有仪表功能的图形用户界面
通过FC/APC连接器提供光输出
可监测激光器电流的射频输出
产品应用
光纤激光器种子激光器(种子源)
用于LRF或激光雷达目标模拟器的光脉冲发生器
3D 视觉系统
技术参数 | 参数值 | 说明 |
脉宽范围 | STO-LDa-64: 1ns - 64ns | |
脉冲微调 | 不少于 +/-1ns | 连续可调 |
激光峰值电流 | 2A | 可能会根据激光二极管的选择而改变 |
偏压电流 | 0 - 50mA | 可根据要求增至100mA |
光峰值功率 | 常规值 750mW | 脉冲宽度为4ns-64ns |
脉冲频率范围 | 单发到40MHz | 占空比限制为10% |
外部触发输入 | TTL/LVTTL频率从单发到40MHz | 上升沿。触发脉冲宽度必须大于编程的脉冲宽度。 |
驱动使能 | 通过按键、联锁和GUI命令 | |
激光温度控制 | +/-25C | 环境温度为10- 40C |
激光温度精度 | 稳定后优于 0.1C | |
工作温度范围 | 10- 40C | 可根据要求定制其他范围 |
供应电压 | 24V | 仪器附带一个24V墙壁适配器 |
功耗 | 6W(常规值), 15W(最大值) | |
尺寸 | 225x84x200 (WxHxD) | mm |
订购信息
如带有1064nm DFB激光二极管的仪器,订购号为STO-LDa-64-Ins-DFB-1064
也可提供其他脉冲宽度范围。详情请与我们联系。注:
其他不同波长的激光二极管也可以使用。详情请与我们联系。
峰值功率高达1.5W– 使用选定的激光二极管。
STO-LDa-YYY-HS种子激光器/光脉冲发生器组件
STO-LDa-yyy-HS系列种子模块是脉冲MOPA光纤激光器系统种子源(振荡器)部分的集成解决方案。这些模块包括高性能种子源所需的所有关键功能,包括可调脉宽发生器、激光驱动器、TEC控制器和集成激光二极管。每个输入的触发信号(上升沿)都产生一个单一脉冲。脉冲宽度可由8位分辨率额外微调。该系列的四种产品的总脉冲宽度范围从1ns到256ns。该模块还具有模拟控制输入:精细脉冲宽度、偏压电流和温度设定。每个模拟控制信号输入都可以被一个主板电位器代替,这样模块既可以外部控制,也可以内部设置。
该产品设计是用于大温度范围和免维护条件下工作,是商业和工业激光系统集成的良好选择。
产品特性
所有种子源都集成在一个组件中:可调脉冲发生器1ns到256ns,分3个产品版本;脉冲驱动器;高效TEC控制器;激光二极管
光纤激光器种子激光器
专为OEM激光系统而设计
紧凑型:尺寸63mm x 50mm
HS版本:光学上升和下降时间低于1ns(在20%-80%水平下测试)
激光峰值电流800mA
偏压电流控制
有效保护激光二极管
主板(pots)或外部控制
适用于大范围波长的激光二极管
可监控所有关键参数
具有GUI软件的控制板可启用PC控制
光纤激光器种子激光器
用于LRF或激光雷达目标模拟器的光脉冲发生器
3D 视觉系统
技术参数 | 参数值 | 说明 |
脉度范围 |
STO-LDa-64: 1ns-64ns STO-LDa-128: 1ns-128ns STO-LDa-256: 1ns-256ns |
精度0.25ns 精度0.5ns 精度1ns |
脉冲微调 | 不少于 +/- 1ns | |
激光峰值电流 |
不少于 800mA 不少于600mA |
使用16V电源 使用12V电源 |
偏压电流 | 0-50mA | 可根据要求增加至100mA |
光峰值功率 | 400mW (常规值) | 取决于激光二极管 |
脉冲频率范围 | 单脉冲至 10MHz | 受占空比和热效应限制 |
触发输入 | TTL/LVTTL | 上升沿,高阻抗。触发脉冲宽度必须大于编程脉冲宽度 |
驱动使能 | TTL/LVTTL | 激光使能, TEC使能 |
TEC 驱动电流 | -2.5A到 +2.5A | |
激光温度精度 | 稳定后优于 0.1C | |
工作温度范围 | 0 - 60C | 可根据要求定制其他范围 |
供电电压 | 5V / 12V 或 5V / 16V | 单个5V电源选项 |
尺寸 | 63mm x 50mm | |
安装选项 | 垂直或水平 | |
激光二极管散热器 | 平板式或支架 |
适配的激光二极管
各种激光二极管都可用于STO-LDa-yyy:如:DFB、FP或FBG类型;波长为1030nm、1064nm、1310nm、1480nm、1550nm或其他定制波长。蝶形封装(工业型)或同轴封装。
产品型号说明:
最大脉宽 (ns) | 电源 | 安装 | TEC 控制器 | 电位器 | 激光二极管 | |
STO-LDa-yyy-HS | 64/128/256 | 5/5V(5), 5/12V(12)或 5/16V(16) | 水平 (H) / 垂直(V) | Yes (T) / No (X) | 是(P)/否 (X) | 备注 |
STO-LDa-128模块的产品代码示例: 12V电源,水平安装,带TEC控制器、无电位器,1064 DFB激光二极管STO-LDa-128-HS-12-H-T-X-1064FBG | ||||||
STO-LDa | 128-HS | 12 V | 水平 | Yes | No | 1064 FBG 激光二极管 |
STO-LDb系列模块是为需要高峰值功率的短脉冲光源的系统而设计的。模块的直流工作频率高达5MHz,电流峰值高达25A,光峰值功率(905nm)高达75W,具体取决于所选的激光二极管。为了保护激光二极管,平均光功率被限制在0.1W。模块用12V电源和一个LVTTL或TTL电平(上升沿)的触发输入信号来工作。
光脉冲宽度可在两个范围内编程:
型号STO-LDb-5:亚纳秒到5ns的范围。
型号STO-LDb-10: 3ns-10n的范围。
峰值功率也是可以编程的。脉冲宽度和峰值功率编程由主板电位器或外部模拟电压控制完成。监视器信号显示激光平均电流。该模块设计用于集成在实际系统中已运行多年。
用于激光雷达应用的光发射机
紧凑耐用的OEM模块,适用于各种应用,包括汽车
电流峰值高达25A,峰值功率高达75W。
可编程脉冲宽度设置从1ns到10ns
工作频率从直流到5MHz以上
单个12V电源运行
内置升压电源
LVTTL/TTL触发输入
可选择TO、SMD封装或LD芯片等激光二极管
波长选择:905nm、1550nm或定制
增强散热设计,最大限度地提高性能
四个用于在系统中安装模块并连接光学元件的安装孔
(*)降低峰值功率
产品应用
汽车激光雷达
三维地形测绘
增强现实
手势识别
高分辨率LRF
STO-LD-ps系列种子激光器组件是脉冲MOPA光纤激光器种子源(振荡器)部分的集成解决方案。该装置包括高性能种子源所需的所有关键功能,包括任意波形发生器、激光驱动器、TEC控制器和集成激光二极管。该产品设计用于大温度范围和免维护条件下工作,是工业、生物/医疗和军事应用中激光系统集成的良好选择。
多功能一体: 任意波形发生器;高带宽线性电流驱动器;高效TEC控制器;激光二极管
独有的AnypulseTM技术
灵活的脉冲整形分辨率为1ns
激光电流高达2A,11位分辨率
触发方式:内部、外部、回路
可与PC或客户系统的串行接口
PC控制和直观的GUI控制
可用波长:1550nm、1064nm或定制
OEM电路板(12cm x 7cm)或实验室仪器形式
脉冲整形的好处
综合波形控制,提高脉冲光纤激光器系统的性能
提高波长转换器的能量转换效率
增加激光加工系统材料执行任务的灵活性
产品应用
光纤激光器种子源
激光测距仪和激光雷达系统模拟器

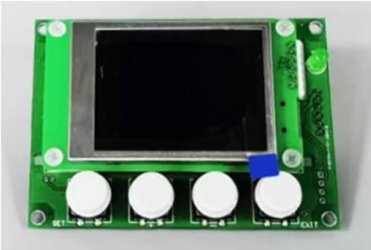

我们的控制器/GUI可兼容所有STO-LD系列模块。产品可与任何STO-LD模块一起使用。该产品的主要特点是:
使用RS232-USB电缆进行RS-232连接和USB连接。
单电源(12V或24V)。控制器给STO-LD模块提供电源电压。
主板触发发生器2.5kHz至25MHz,支持直流至50MHz的外部触发。
STO-LD模块和控制器/GUI构成了一个功能强大、易于使用的解决方案,无需手动处理校准,模拟信号控制
产品特征
控制器/GUI可匹配所有STO-LD模块(脉冲发生器和激光驱动器)
RS-232接口(USB使用串行USB电缆)
无需离散控制输入
可控制所有模块功能的GUI软件
单电源(12V或24V)
宽范围触发振荡器,触发功能多样
有波形保存和检索功能
安全功能:联锁/按键输入和GUI快速关闭
紧凑型:尺寸70mm x 60mm
产品应用
光纤激光器种子源
用于LRF或激光雷达目标模拟器的光脉冲发生器
3D视觉系统
实验室用的纳秒到皮秒脉冲发生器
GUI软件可控制STO-LD模块的所有功能,并能显示其状态和监控数据。包括几十个预先设定的脉冲宽度、频率、偏置电流、峰值电流和LD温度。GUI还允许用户保存和检索波形。特别的安全功能:联锁输入、按键输入和GUI的一触式快速关闭。将控制器连接到STO-LD板集成了一个尺寸约为7X10 cm的板。用户也可以使用电缆连接这两块板。这两块板也可以连接成尺寸为70mm x 60mm的夹层。
控制面板,订购信息
STO-CSW-64控制器/软件,用于STO-LDa-64
STO-CSW-256控制器/软件,用于STO-LDa-256
STO-CSW-1250控制器/开关,用于STO-LDa-1250
STO-LDa-3和STO-LDa-gs 的STO-CSW-3控制器/软件
