二极管泵浦激光模块

二极管泵浦激光模块

时间:2022-06-14 类别:激光器 关注:1325
紧凑型高功率Tm:YAG二极管泵浦激光模块,波长为2020nm,高达100W的平均输出功率和500Hz的重复频率实现了同时控制和精确治疗。紧凑型高功率Er:YAG二极管泵浦激光模块,波长2940nm,标准激光泵浦源可提供高达130W的功率并有着高重复频率和脉冲持续时间,在生物组织应用程序因其良好的光束质量和高水平的水吸收得到了好的效果。与灯泵浦激光器相比,能量损耗更少、冷却系统更小、结构更坚固紧凑,适用于24/7全天候工作。我们所有3um DPSSL模块还提供便于使用的的全套系统。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

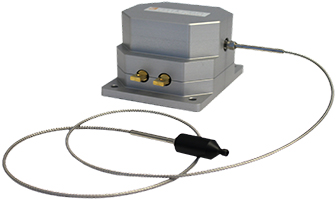

高功率2um DPSSL模块

紧凑型高功率Tm:YAG二极管泵浦激光模块,波长为2020nm,高达100W的平均输出功率和500Hz的重复频率实现了同时控制和精确治疗。

功率Tm:YAG二极管泵浦激光模块

  • 紧凑型单片激光系统

  • 高效二极管泵浦

  • 可提供光纤耦合版本

  • 无高压需求

  • 减小能量损耗

  • 免维护

  • 过程存在可变性

型号STP-DPM-25(Tm:YAG)STP-DPM-50(Tm:YAG)STP-DPM-100(Tm:YAG)
波长2020nm2020nm2020nm
平均输出功率(最大)25/20W50/40W100/80W
脉冲能量(最大)250/200mJ(0.5-4)/(0.4-3.2)J(1-8)/(0.8-6.4)J
脉冲重复频率(最大)500Hz500Hz500Hz
脉宽100-500μs100-500(20000*)μs100-500(20000*)μs
平均电流(最大)8A7A7A
操作模式脉冲脉冲脉冲
光学效率>15%>20%>20%
光束形状(聚焦)近平顶光近平顶光近平顶光
光束质量M2<20M2<30M2<40
光束直径1.6mm1.6mm1.6mm
分散角(半角)<20mrad<30mrad<40mrad
光纤直径Low-OH~100μm(NA<0.2)~150μm(NA<0.2)~200μm(NA<0.2)
冷却液含有除藻剂的蒸馏水和缓蚀剂含有除藻剂的蒸馏水和缓蚀剂含有除藻剂的蒸馏水和缓蚀剂
冷却液温度25°C25°C25°C
冷却液流量≥4lpm≥5lpm≥6lpm
冷却液压力(2-5)bar(3-5)bar(3-5)bar
所需冷却功率~350W@25°C环境温度~500W@25°C环境温度~750W@25°C环境温度
二极管正向电压<40V~75V~130V
二极管正向电流150A150A150A脉冲
平均功耗(最大值)<500W<750W<1000W
尺寸120x96x75mm120x96x75mm120x120x75mm
重量1.5kg1.6kg1.7kg
发射高度47.5mm47.5mm47.5mm

激光二极管驱动器

QCW激光二极管驱动器

STP-LDD系列是经济型QCW激光二极管驱动器,旨在提供高电流脉冲来驱动各种应用中的我们的激光泵浦模块。它提供高达150A的输出电流和从50到500us的可变脉冲宽度。提供的散热器和强制气流可提供高达1000W的平均输出功率。集成了多项安全功能以保护激光二极管和驱动器。

型号STP-DPM-25(Tm:YAG)STP-DPM-50/100(Tm:YAG)
激光二极管驱动器LDD-36200LDD-120200
输出电流高达150A高达150A
上升时间(10-90%)<20μs<20μs
机械尺寸(WxDxH)200x150x85mm300x200x120mm
效率>80%>80%

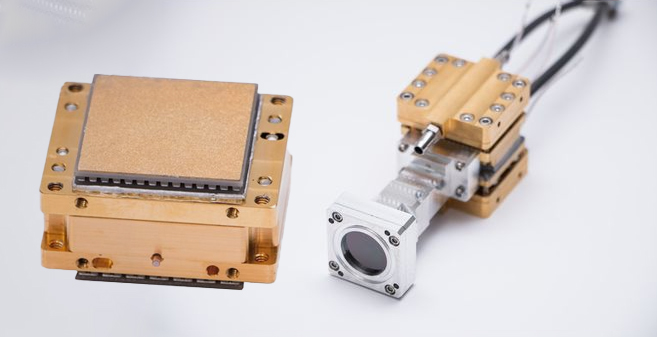

高功率3um DPSSL模块

紧凑型高功率Er:YAG二极管泵浦激光模块,波长2940nm,标准激光泵浦源可提供高达130W的功率并有着高重复频率和脉冲持续时间,在生物组织应用程序因其良好的光束质量和高水平的水吸收得到了好的效果。与灯泵浦激光器相比,能量损耗更少、冷却系统更小、结构更坚固紧凑,适用于24/7全天候工作。我们所有3um DPSSL模块还提供便于使用的的全套系统。

Er:YAG二极管泵浦激光模块

  • 紧凑型单片激光系统

  • 高效二极管泵浦

  • 可提供光纤耦合版本

  • 无高压需求

  • 减小能量损耗

  • 高达1kHz的高重复率

  • 高光束质量与高聚焦性相结合

  • 紧凑免维护

  • 过程存在可变性

主要型号STP-DPM-2(Er:YAG)STP-DPM-25(Er:YAG)STP-DPM-50(Er:YAG)
波长2940nm2940nm2940nm
平均输出功率(最大)2/1.2W25/16W50/33W
脉冲能量(最大)20/13mJ300/200mJ600/400mJ
脉冲重复频率高达1kHz高达1kHz高达1kHz
脉宽40to1000μs40to1000μs40to1000μs
平均电流(最大)30A25A25A
操作模式脉冲脉冲脉冲
光学效率>10%>10%>10%
光束形状(聚焦)近平顶光近平顶光近平顶光
光束质量M2<5M2<25M2<50
光束直径0.6mm1.6mm1.6mm
分散角(半角)<25mrad<25mrad<50mrad
光纤直径(1)~230μm(NA<0.2)~230μm(NA<0.2)~420μm(NA<0.2)
冷却液含有除藻剂的蒸馏水和缓蚀剂含有除藻剂的蒸馏水和缓蚀剂含有除藻剂的蒸馏水和缓蚀剂
冷却液温度20to35°C20to25°C20to25°C
冷却液流量≥1lpm≥5lpm≥6lpm
冷却液压力1-3bar2-5bar3-5bar
所需冷却功率~150W@25°C环境温度~540W@25°C环境温度~780W@25°C环境温度
二极管正向电压2V~20V~30V
二极管正向电流350A脉冲300A脉冲300A脉冲
平均功耗(最大值)<120W含2TECs<450W<900W
尺寸30x32x25mm120x96x75mm120x120x75mm
重量60g1.5kg1.7kg
发射高度-47.5mm47.5mm

激光二极管驱动器

激光二极管驱动器

STP-LDD系列是经济型QCW激光二极管驱动器模块,旨在提供高电流脉冲来驱动各种应用中的我们的激光模块。它提供高达300A的输出电流和从50到1000(3)us的可变脉冲宽度。提供的散热器和强制气流可提供高达1000W的平均输出功率。集成了多项安全功能以保护激光二极管和驱动器。

型号STP-DPM-2(Er:YAG)STP-DPM-25(Er:YAG)STP-DPM-50(Er:YAG)
激光二极管驱动器STP-LDD-20300STP-LDD-30300
输出电流高达300A高达300A
上升时间(10-90%)<20μs<20μs
机械尺寸(WxDxH)200x150x85mm200x150x85mm
附加特性安全电路及通信接口安全电路和通信接口

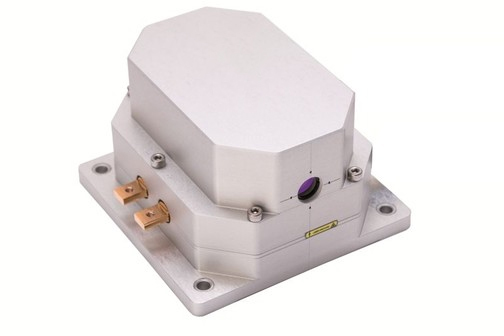

高能量短脉冲中红外DPSSQL模块-Q开关二极管泵浦固体激光器模块

高能量-短脉冲中红外DPSSQL模块

  • 高强度2.81μm激光器

  • 高达25mJ的纳秒脉冲能量

  • 线性偏振光束

  • 高效率的二极管泵浦

  • 无高压需求

  • 免维护

波长范围2810nm
平均输出功率(最大)5W
脉冲能量(最大)25mJ(@100Hz)
脉冲重复频率500Hz
脉宽(FWHM)<100ns
偏振线性
平均电流(最大)10A
操作模式脉冲
光束质量M2<10
光束直径2.5mm
光束形状(聚焦)近平顶光
冷却液含有除藻剂和缓蚀剂的蒸馏水
冷却液温度20to25°C
冷却液流量≥4lpm
冷却液压力(2-5)bar
所需冷却功率≥780W@25°C环境温度
电气参数
二极管正向电压~25V
二极管正向电流max200A脉冲
平均功耗(最大值)<650W
最大纹波/过冲<5%
尺寸300x120x75mm
重量5.0kg
发射高度47.5mm

高功率激光二极管驱动器

STP-LDD是一种经济型QCW激光二极管驱动器模块,旨在提供高电流脉冲来驱动各种应用中的我们的激光模块。它提供高达300A的输出电流和从50到1000(1)us的可变脉冲宽度。提供的散热器和强制气流可提供高达1000W的平均输出功率。集成了多项安全功能以保护激光二极管和驱动器。

激光二极管驱动器

  • 300A脉冲输出电流

  • 50to1000μs脉宽

  • 高达≥80%效率

  • 有保护功能

  • 自动调整输出电压

型号STP-LDD-20300STP-LDD-30300STP-LDD-38200STPLDD-120200
输出电压(自适应)2-20V8-30V10-38V60-140V
输出电流(最大)300A300A200A200A
上升时间(10-90%)≤20µs≤20µs≤20µs≤20µs
电源电压24-28V48V24-28V48V
最大平均输出电流25A25A7.5A7.5A
脉宽50µs-1ms50µs-1ms50-500µs50-500µs
最大操作频率2kHz2kHz2kHz2kHz
接口联锁、电流监控、触发输入、触发输出、激光启用、CAN、RS232、USB,继电器输出

超紧凑锥形激光二极管驱动器

超紧凑锥形激光二极管驱动器

STP-TLDD是一种实用的脉冲和CW激光二极管驱动器模块,旨在提供大电流脉冲来驱动各种应用中的激光模块。它提供2x12.5A和4x750mA的输出电流和从50µs到CW的可变脉冲宽度。集成了多项安全功能以保护激光二极管和驱动器。

  • 2x12.5A输出电流(50μs-CW)

  • 4x750mA(CW)

输出电压(自适应)1-3V
输出电流(最大)2x12.5A(50µs-CW)and4x750mA(CW)
上升时间(10-90%)≤50µs
脉宽50µs-CW
最大操作频率50kHz
电源电压12V
额定功率(最大)100W
冷却强制通风
接口联锁、电流监视器、触发输入、触发输出、激光、启用、UART、USB、风扇
