光谱光纤探针探头

光谱光纤探针探头

时间:2021-10-11 类别:激光配件 关注:1797
FlexiSpec®系列产品是一个光谱光纤探针和纤维探针耦合器的集群,广泛应用于从紫外到中红外光谱范围的在线分析。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

FlexiSpec®系列产品是一个光谱光纤探针和纤维探针耦合器的集群,广泛应用于从紫外到中红外光谱范围的在线分析。

FlexiSpec®浸没式纤维探针包括衰减全反射探针(attenuated total reflection,ATR),光纤传输探针,透射反射探针,荧光和漫反射探针,这些探针都能兼容傅里叶变换近红外光谱(FT-NIR)、中红外光谱(FT-MIR)和色散光谱仪,过程光度计,红外发光二极管(IR-LED)或光谱传感器(QCL spectral sensor)的在线分析应用。

FlexiSpec®光纤探针耦合器(FPC)能匹配各种红外光谱,能探测和升级各种光纤光谱仪,以消除抽样和在线监测运行反应。我们的光纤探针耦合器耦合效率高,传输和反射的光谱范围广泛,光谱范围从紫外至中红外。使用光纤耦合的红外光谱不仅能应用在冷却碲镉汞探测器,在非致冷探测器中同样适用。

FlexiSpec®探针的光学探头可以通过媒介在多个过程中清洗。工业探针与过程接口Ceramat® FOS和SensoGate® FOS配件兼容,以确保在完整的控制系统中探头能半自动或全自动的使用。他们在化学过程中可以收回,清洗和校准,在恶劣的环境条件下能远程操控各种液体,气体或固体混合物的运行。结合红外或紫外/可见光分光光度计,我们的光纤探针可以对产品的特定的化学和物理性能进行定性和定量分析。

我们提供两类FlexiSpec®产品组合:标准的和定制的。标准产品包括预配置的探针和探针耦合器,可以应用在实验室,试验工厂和生产。定制的产品允许用户在预配置光纤探头和耦合器的基础上,定制独特的工艺要求。

该产品原产于德国,新特光电集团为中国的代理商,授权为中国客户提供售前、售中和售后服务。请浏览我们的网站,以寻找更多的关于光谱光纤产品信息。

光纤探针

光纤探针的光谱分析过程是由一束粘在一起的光束,为光谱仪、光辐射(包括LED,激光,灯等),介质反射、荧光及吸收的光谱分析提供了较好的耦合效率。

产品特征:

  • 多通道的光度、光谱处理(高达37通道);

  • 预选波长的高光学通量,与各种光源、滤波器、迷你光谱仪兼容;

  • 根据客户应用定制,聚合物或金属涂覆层;

  • 高达600摄氏度的高温探针应用;

  • 高达469根光纤的光纤束,直径从100um到600um。光纤探针

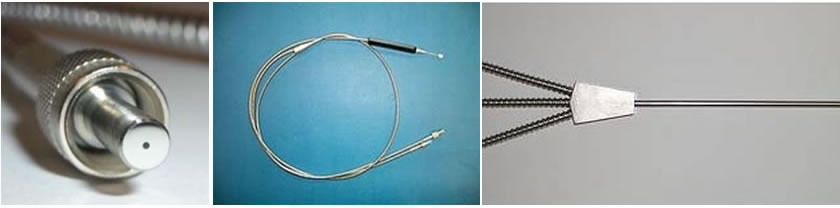

探针圆形(7+1)探针圆形(6+1)

探针圆形(7+1)         探针圆形(6+1)

产品指标:

光纤 6+1或7+1光纤束50,100,200,300μm
光纤中芯的涂层为金属涂覆
光纤类型UV-VIS
光纤类型VIS-NIR
探针头 PEEK套管Ø1.0mm钛金属套圈
不锈钢针Ø1.5mmL=60mm
带机头Ø8mmL=80mm
客户定制可选


光谱范围 200-960nm或280-2100nm 220-4000nm的特殊设计
保护管 有弹性高硬度的PEEK塑料管Ø 1.0mm
有弹性的电镀金属Ni或Cr管Ø 4.9mm
可选PVC管或者PVC + PC管,直径Ø 3.0-5.0 mm
温度范围 可根据要求从-40°C +120°一直到600°C - 高低温探针可选
光学连接器 SMA-905 +ST或FC -FC 连接头的选择可根据客户要求设计
传输通道 光纤输入呈线性或者圆形分布
柔韧性 主要部件的最小弯曲半径为-20mm (短时间); -45mm (长时间) 可定制最小弯曲半径可达5mm
附件
  • 液体吸收测量的带可调节球面镜的长传光学头

  • 对平行光束的光学增透膜透镜系统

  • 适用于粉末和厚样品的反射探针头

ATR衰减全反射光谱光纤探针

FlexiSpec®系列产品是最新一代的衰减全反射产品,ATR(探针包括新型的可衰减全反射探针,该探针适用于恶劣的工业环境。ATR浸没式光纤探针适用于实验室、试验工厂和全自动化过程控制的反应监测。

FlexiSpec®产品线的所有衰减全反射探针适用于任何类型的傅里叶变换红外光谱仪光谱仪,和其它的红外光谱仪、光度计和传感器。

产品特征:

  • 近红外/中红外透过率高;

  • ATR探针末流动液体末端测量无盲区;

  • 恶劣工业环境工作稳定;

  • 使用光谱仪/自动化控制接口兼容;

产品应用:

  • 在线监控;

  • 过程分析(PAT);

  • 聚合过程控制;

  • 结晶监测;

  • 在化学药品、石油化学产品、生物及食品工业等领域的红外光谱的过程分析;

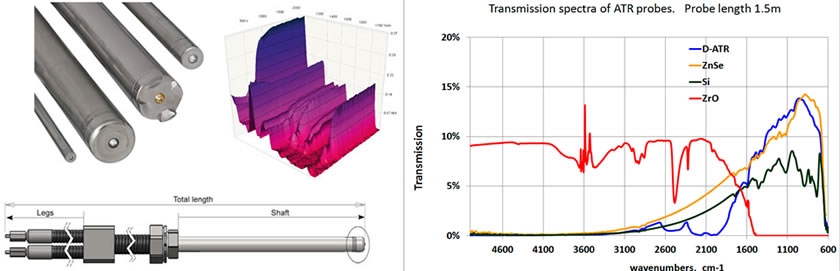

ATR衰减全反射光谱光纤探针

高温环境FlexiSpec®IR-FiberHT-ATR-Probes规格

探针类型 金刚石ATR 硒化锌ATR 二氧化硅ATR 锆石ATR
传输范围 5.2-17μm (600-1900cm1) 3.2-17μm (600-3100cm-1)+ 5.2-17μm (600-3100cm-1) 1.5-6.5μm (1550-650cm1)
光纤类型 PIR-900/1000 卤化银 PIR-900/1000 卤化银 PIR-900/1000 卤化银 CIR 500/550 硫系玻璃(As-S)
工作温度范围 -100°C / + 140°C -100°C / + 140°C -100°C / +140°C -100°C /+ 90°C
承受压力(max) 200巴(或300巴) 10巴 100巴 100巴
全长 1.5 m (其它选项:1m - 5m)*
轴长 300 mm其它选项: 100-700 mm)*
轴直径 12 mm, 6.3 mm (其它选项.:3mm)
轴材料 Hastelloy C22
腿长 500 mm (其它选项200 - 500 mm)
保护套材料 不透液体的SS-导管, KOPEX-管
最小弯曲半径 130 mm
输入/输出连接器 长SMA (其他类型可选)
兼容的过程接口 Ceramat-FOS或SensoGate-FOS**

*定制直径可根据客户要求选择 **仅对12mm的轴有效

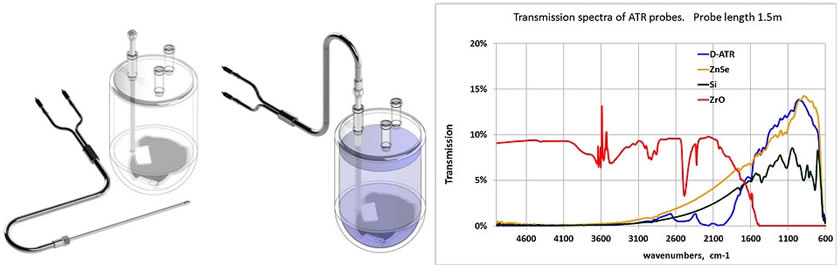

ATR衰减全反射光纤探头

最新设计的红外光纤衰减全反射探头由PEEK套包裹,适用于实验室小型反应堆和开放系统,能有效降低实验成本。

FlexiSpec®产品线的所有衰减全反射探针适用于任何类型的傅里叶变换红外光谱仪光谱仪,和其它的红外光谱仪、光度计和传感器。

产品特征:

  • 吸收光谱测量无盲区;

  • ATR与晶体根据客户要求匹配;

  • 有效降低在线监测反应成本;

产品应用:

  • 远程监控,温度范围-100/+250°C;

  • 聚合过程控制;

  • 结晶监测;

  • 测定液体,溶胶态和软固体表面的在线吸收光谱。

FlexiSpec®规格和技术参数

ATR元素类型 ZnSe Ge Si ZrO
传输范围 3.2 – 17μm (3100-600 cm1) 3.2 – 17μm (3100-600 cm1) 3.2 – 17μm (3100-600 cm1) 1.1– 6.5μm (9000-650 cm1)
光纤类型 PIR-900/1000 PIR-900/1000 PIR-900/1000 CIR-500/550
工作温度范围 -100°C/+140°C -100°C/+140°C -100°C/+140°C -100°C/+90°C
压力(max) 7巴 7巴 7巴 7巴

FlexiSpec®一般参数

全长 1,5 m (其它选项: 1 - 5m)
轴长 150mm (其它选项.:100 — 500mm)
轴直径 6.3mm
轴材料 PEEK (聚醚醚酮树脂)
腿长 500mm (其它选项.: 200 — 500mm)
保护套材料 PEEK
最小弯曲半径 130mm
输入/输出连接器 长SMA (可选其它类型)

应用于恶劣环境中的衰减全反射光纤探针

FlexiSpec®探针包括新型的衰减全反射(ATR)探针,该探针可用于-100℃至+250℃的恶劣环境。

产品特征:

  • 近红外/中红外透过率高;

  • ATR探针末流动液体末端测量无盲区;

  • 在高达250℃的恶劣工业环境中工作稳定;

  • 使用光谱仪/自动化控制接口兼容;

产品应用:

  • 远程监控,温度范围-100/+250°C;

  • 实验在线分析,工厂在线检测控制;

  • 聚合过程控制;

  • 在化学药品、石油化学产品、生物及食品工业等领域的红外光谱的过程分析;

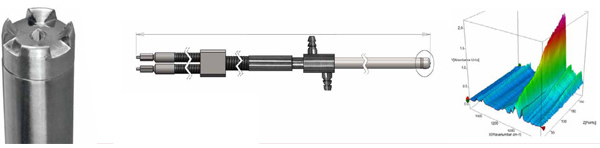

应用于恶劣环境中的衰减全反射光纤探针

FlexiSpec®规格

探针类型 金刚石ATR 二氧化硅ATR 锆石ATR
传输范围 5.2-17μm (600-1900cm-1)+ 3.2-4.5μm (2300-3100cm-1) 5.2-17μm (600-3100cm-1) 1.5-6.5μm (1550-6650cm-1)
光纤类型 PIR-900/1000 卤化银 PIR-900/1000 卤化银 CIR 500/550 硫系玻璃(As-S)
工作温度范围 -100°C / + 250°C -100°C / + 250°C -100°C /+ 200°C
压力(max) 200巴 100巴 100巴

FlexiSpec®一般参数

总长 1.5m (其它选项.: 1m to 5m)*
轴长 300 mm (其它选项.: 300-700 mm)*
轴直径 12mm
轴材料 哈氏合金C22
腿长 500mm (其它选项.: 200mm — 500mm)
保护套材料 不透液体的SS-导管, KOPEX-管
最小弯曲半径 130mm
输入/输出连接器 长SMA (可选其它类型)
冷却气体参数 超压0.5巴,流量2300L/H
内部温度控制 内部轴承控制ATR探头温度

应用于生物过程监控的可灭菌红外ATR光纤探针

产品特征:

  • 近红外/中红外透过率高;

  • ATR探针末流动液体末端测量无盲区;

  • 恶劣工业环境工作稳定;

  • 使用光谱仪/自动化控制接口兼容。

产品应用:

  • 远程监控;

  • 实验在线分析(PAT);

  • 聚合过程控制;

  • 在化学药品、石油化学产品、生物及食品工业等领域的红外光谱的过程分析。

应用于生物过程监控的可灭菌红外ATR光纤探针

FlexiSpec®规格

探针类型 金刚石ATR 二氧化硅ATR 锆石ATR
传输范围 5.2-17μm (600-1900cm1) 5.2-17μm (600-3100cm-1)+ 1.5-6.5μm (1550-650cm1)
光纤类型 PIR-900/1000 卤化银 PIR-900/1000 卤化银 CIR 500/550 硫系玻璃(As-S)
工作温度范围 -100°C / + 140°C -100°C / + 250°C -100°C / +200°C
压力(max) 200巴(或300巴) 100巴 100巴

FlexiSpec®一般参数

总长 1.5 m (其它选项.:1m to 5m)*
轴长 300 mm (其它选项.: 100-700 mm)*
轴直径 12 mm, 6.3 mm (其它选项.:3mm)
轴材料 哈氏合金C22
腿长 500 mm (其它选项. 200 - 500 mm)
保护套材料 不透液体的SS-导管, KOPEX-管
最小弯曲半径 130 mm
输入/输出连接器 长SMA (可选其它类型)
兼容的过程接口 Ceramat-FOS或SensoGate-FOS**

*定制直径可根据客户要求选择**仅对12mm的轴有效

ATR环形红外光纤探头

ATR环形红外光纤探针是FlexiSpec®系列的第一代产品,针对傅立叶变换红外光谱仪和其它中红外光谱仪。可远程分析液态、溶胶态和软固体表面的成分,无需样品制备。

产品特征:

  • 中红外波段光谱透过率高;

  • 实时吸收谱测量液体,溶胶态和软固体表面;

  • 兼容所有FTIR/QCL/IR-Filter光谱仪;

  • 昂贵的可衰减全反射红外探针的替代选择;

  • 可替换的光纤探针末端;

产品应用:

  • 远程检测;

  • 多环路ATR光谱;

  • 医疗诊断分子光谱;

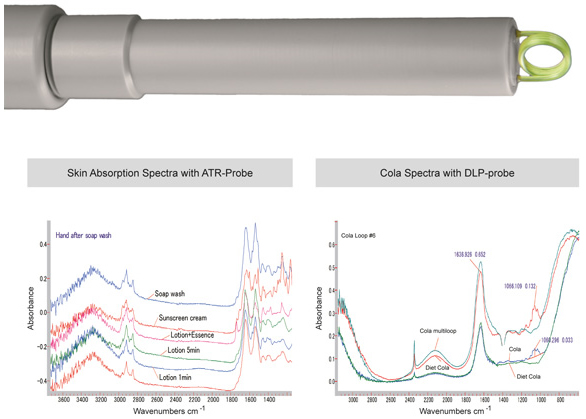

ATR环形红外光纤探头

ATR环形光纤探头FlexiSpec®系列的技术参数

探头类型 硫化物光纤(CIR) 银化物光纤(PIR)
传输范围 6500 – 1700cm -1 3600 – 600cm -1
光纤类型 硫系玻璃(As-S) 卤化银(AgCl:AgBr)
工作稳定范围 ≤ 90°C ≤ 100°C

多环形光纤探头FlexiSpec®系列的通用参数

总长 1m (其它选项:PIR 1m—5m;CIR 1m— 10m) *
轴长 120mm *
轴直径 10mm
轴材料 PEEK
保护套材料 PEEK
输入/输出连接器 长SMA-905 (其它选项.:可选其它类型)
可拆卸PIR光纤环 单环;多环(双环,三环等)

*直径可以根据客户需求来定制

光纤透射和半透反射式探针

FlexiSpec®产品线包括最新一代的单通道和双通道的光纤探针兼容所有光谱仪和光度仪。单通道和双通道的光纤探针兼容所有的可自动清洗的过程接口,可实时监控实验室,实验工厂和全自动的工艺控制。

产品特征:

  • 在液体中长距离传输在线光谱;

  • 紫外、可见至中红外光谱透过率高;

  • 恶劣工业环境工作稳定;

  • 使用光谱仪/自动化控制接口兼容。

产品应用:

  • 实时反应监测;

  • 实验在线分析(PAT);

  • 结晶过程的监测;

  • 特性分析;

  • 生物制药分析;

  • 生物燃料的开发与生产。

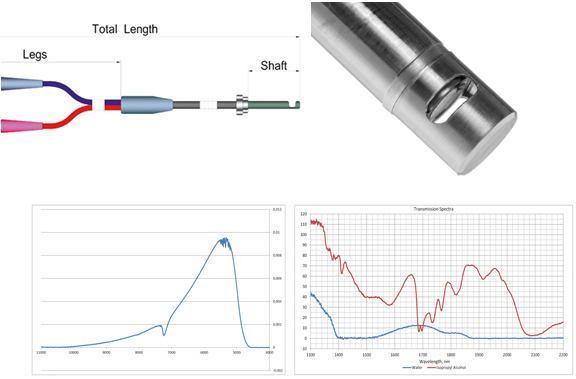

光纤透射和半透反射式探针

光纤透射和半透反射式探针FlexiSpec®规格

探针类型 透射 半透反射式
传输范围 0,2 - 1,3 μm 0,4 - 2,2 μm 0,2 -1,3μm 0,4 - 2,2 μm 1,6 - 5,5 μm
光纤类型 Silica UV-Vis Silica Vis-NIR Silica UV-Vis Silica Vis-NIR CIR
间隙直径 2; 5; 10; 20 mm 2; 5; 10 mm 2; 5; 10; 20 mm 2; 5; 10 mm 0.05 – 2.0 mm
温度范围 ≤ 200°C ≤ 200°C ≤ 200°C ≤ 200°C ≤ 100°C
最小弯曲半径 120 mm 130 mm

光纤透射和半透反射式探针FlexiSpec®一般参数

总长 1,5 m (其它选项: 1 – 30m) *
轴长度 230mm (其它选项: 50 – 500mm) *
轴直径 12mm
轴材料 SS, Hastelloy C22
保护管材料 不透液体的SS-导管, KOPEX-管
输入/输出连接器 长SMA; FC/PC; ST
兼容工艺接口 Ceramat-FOS或SensoGate-FOS

*直径可以根据客户要求定制

用于气体的透射式红外光纤探头

FlexiSpec®系列包括可以用于任何光谱仪、光度计的新一代传输红外光纤探头。气体传输光纤探头的设计是基于一个分叉的光纤束。由于气体的准直光束设计,使得双通低的中红外衰减(或多通)气室需要增加光路长度10–40cm。本设计是由准直物镜和反射镜单元的平均来实现的。

产品特征:

  • 在液体中在线传输光谱;

  • 近红外/中红外光谱段透过率高;

  • 灵活稳定的工业应用;

  • 兼容各种光谱仪。

产品应用:

  • 实时反应监测;

  • 特性分析;

  • 废气监测;

  • 溶剂蒸发监测;

  • 相关石油气监测。

用于气体的透射式红外光纤探头用于气体的透射式红外光纤探头

气体透射式红外探头FlexiSpec®规格

探针类型 双通道气相传输
传输范围 0,5 - 2,2μm 1,6 – 5,5μm 3 – 18μm
光纤类型 SiO2 硫化物光纤CIR 银化物光纤PIR
温度范围 -50°C +200°C -50°C +90°C -50°C +140°C
灵敏度 >1ppm根据不同的光路,光谱仪性能,测试气体

气体透射式红外探头FlexiSpec®一般参数

总长 1,5 m (其它选项: 1 – 30m) *
传输长度 100mm (其它选项: 5 – 200mm) *
传输直径 25mm
轴材料 不锈钢, Hastelloy C22
保护套材料 不透液体的SS-导管, KOPEX-管
输入/输出连接器 长SMA *

*直径可以根据客户要求定制.

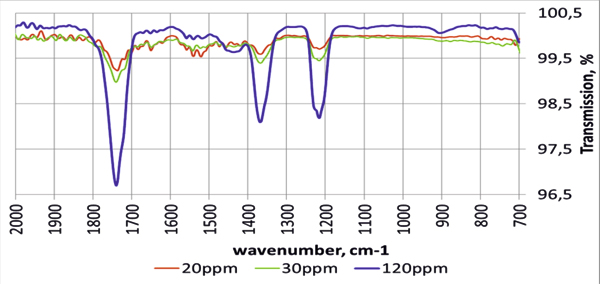

用于气体的透射式红外光纤探头

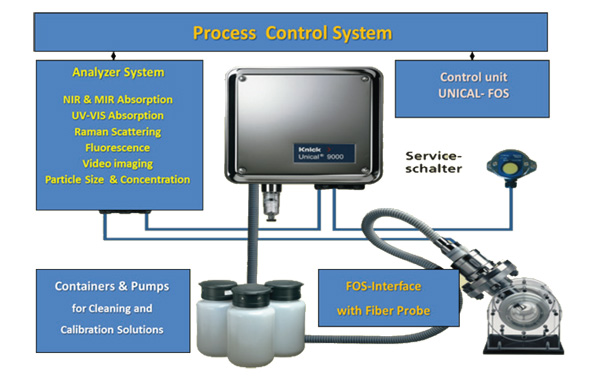

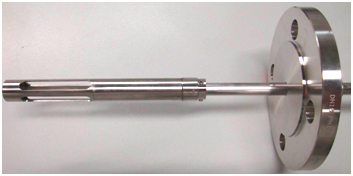

清洁光纤探针与过程接口

FlexiSpec®系列的探针可以对化学反应监测,简单的清洗和校准的设计使其在使用过程中不易因为人工环境而造成光学污染。过程接口SensoGate-FOSCeramat-FOS通过法兰以确保FlexiSpec®探针在半自动或全自动使用全过程中与系统匹配。

产品特征:

  • 过程分析反应过程中无光学污染;

  • 伸缩光纤探针清洗过程中的在线清洗和在线校准功能;

  • 手动,半自动或全自动过程控制系统的控制单元UNICAL-FOS 9000;

  • 零基线在任何时间和精确的光谱分析。

产品应用:

  • 反应实时监测;

  • 在线应用分析全自动化过程控制;

  • GMP标准清洗所有部件;

  • 特性分析;

  • 体内药物分析;

  • 生物燃料的开发与生产。

清洁光纤探针与过程接口

清洁光纤探针与过程接口
