高功率石英光纤电缆

高功率石英光纤电缆

时间:2021-10-11 类别:激光配件 关注:1093

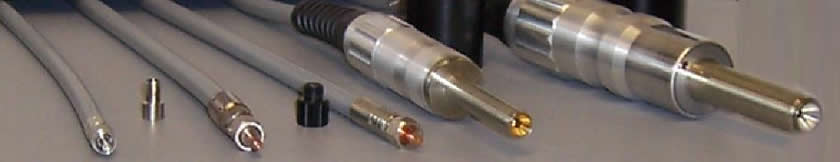

我们是高功率石英光纤电缆制造商的领先者,能提供如下图所示的不同直径、不同保护套、不同连接器的光纤,广泛应用于工业、医疗、科研等领域。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

我们是高功率石英光纤电缆制造商的领先者,能提供如下图所示的不同直径、不同保护套、不同连接器的光纤,广泛应用于工业、医疗、科研等领域。该光缆采用空间隙金属套设计,光纤可以延伸到自由空间,从而使光纤传输热源更安全的消散,减少光纤材料被烧毁的可能性。金属连接器套管是不锈钢和铜混合制作而成,它的作用就像一个散热器,是传输热量尽快散发,提高光纤的使用寿命。

高功率石英光纤电缆

应用:

  • 激光焊接

  • 激光切割

  • 医疗激光传输

  • 激光打靶& 激光测距

  • 激光光谱仪

  • 航空电子设备

  • 军事防卫设备

  • 自然科学

  • 太空领域

特征:

  • 高纯度二氧化硅光纤(UV,VIS,NIR)

  • 金属涂层光纤(高温领域应用)

  • 光纤尾端端面AR-涂层

  • 空间隙套圈

  • 定制设计HP-SMA连接器(高功率)

  • 打磨或者抛光光纤端面

  • ISO 9001:2008质量认证

高功率石英光纤电缆

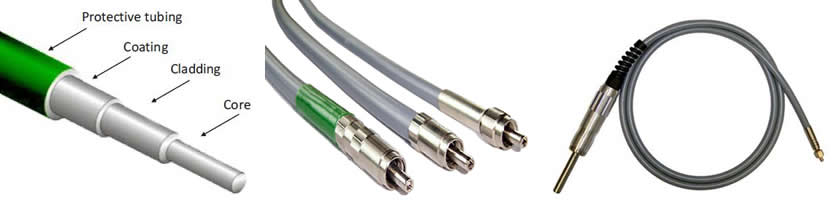

光纤的组成

多模光纤是由高纯度二氧化硅的纤芯和掺氟二氧化硅包层构成,纤芯和包层之外再加一层涂覆层。涂覆层可以增加光纤的机械强度,常用的涂覆层材料为聚酰亚胺,其它包裹层也有用到铝或者丙烯酸甲酯,这样可以保护纤芯,增强光纤的强度和柔软度。标准的光纤套管是不锈钢硅胶材料。

高功率光纤传输光纤的选择

高功率光纤传输光纤选择的主要参数:

  1. 光纤类型和芯径

  2. 涂覆层和保护套管

  3. 连接器

在订购光纤组件时需要考虑的最重要的一个因素就是确认哪一种类型的光纤适合你的应用,例如你选择的光纤的适用的波长范围是否能匹配你的应用。另外一个非常重要的参数就是光纤芯径。小芯径的光纤可以得到较好的光束质量和较好的柔韧性。

不同直径光纤的最大连续功率(CW) 光纤参数
纤芯直径 (um) 平方 (mm2) CW功率 (W) 纤芯 高纯度二氧化硅
50 0.0020 10 包层 掺氟二氧化硅
100 0.0079 25 涂层 丙烯酸酯涂层(-40 to 85oC)
200 0.0314 50 有机硅树脂涂层(-40 to 180oC)
400 0.1256 100 聚酰亚胺涂层(-190 to 385oC)
600 0.2826 300

800 0.5024 600

1000 0.7850 800

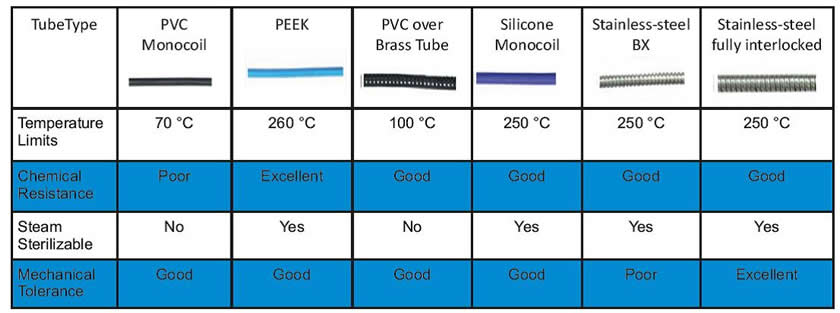

保护套管材料

高功率石英光纤电缆

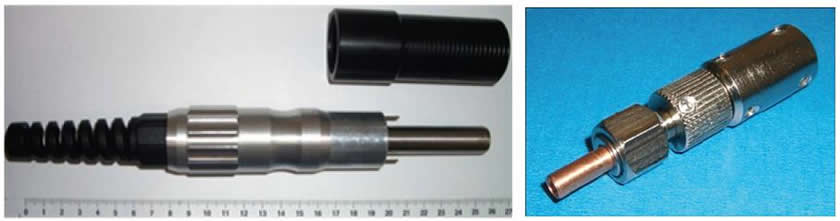

连接器的选择

光纤连接器可以有很多复杂的选择,选择合适、简单易安装的光纤连接器可以节省时间成本、提升工作效率,在当今社会是非常重要的。在激光功率光纤传输系统中,我们有各种类型的光纤连接器,包含:SAM型、ST型、FC/PC型、FC/APC型、DL80型、D-200型、接头可定制型等。

高功率光纤传输连接器采用空间隙设计,光纤可以延伸到1.1mm到1.5mm的自由空间,从而使光纤传输热源更安全的消散,减少光纤材料被烧毁的可能性。此外,我们有采用不同的方法来来对光纤端面进行抛光或熔融处理使光纤承受功率更大。 高功率连接器可兼容SAM905和FC连接头。

光纤连接器

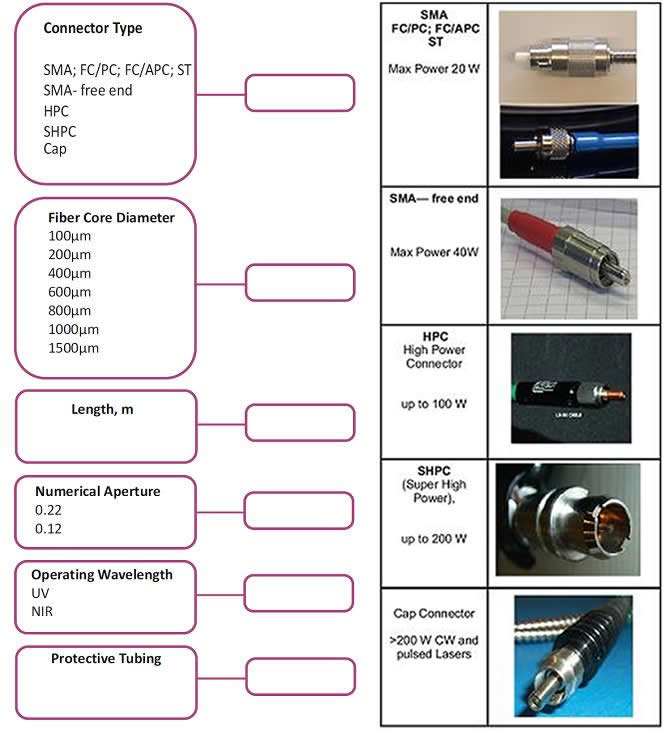

订货须知:
