红外传输光纤

红外传输光纤

时间:2021-10-11 类别:激光配件 关注:1133
中红外硫化物玻璃光纤(CIR)以硫化砷为基底材料,适用于1.5~6.0μm的光纤传输。中红外硫化物玻璃光纤(CIR)以硫化砷为基底材料,适用于1.5~6.0μm的光纤传输。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

CIR中红外硫化物光纤

中红外硫化物玻璃光纤(CIR)以硫化砷为基底材料,适用于1.5~6.0μm的光纤传输。CIR弥补了石英光纤(0.2-2.4μm)与银化物光纤(PIR)之间的空隙。CIR光纤有双层聚合物涂层的纤芯/包层结构,能降低光学损耗,提高弹性。所有的标准光纤都包括PEEK-聚合物保护套和SMA连接接口。

改进的玻璃净化过程解除了衰减光谱在3μm处受水分子吸收的影响,因此硫化物光纤也可用于Er:YAG激光功率传输。

特征:

  • 适用于1.5μm到6.0μm的光传输

  • 适用于Er:YAG激光功率传输

  • 2~4μm相关偏振损耗为0.2dB/m

  • 双层聚合物涂层提高弹性

  • 耐用的保护套管和SMA连接接口

应用:

  • 红外光纤探针

  • 红外成像系统

  • Er:YAG 激光传输

  • 远程测温范围200—600K

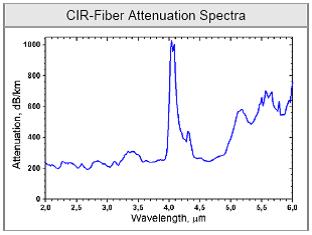

CIR中红外硫化物光纤

光纤性能参数

波长范围 1.5 - 6μm
纤芯/包层材料 As2S3/As-S
纤芯/包层直径 200-500/300-600μm
纤芯折射率 2.4
有效数值孔径 NA 0.28
保护涂层 双层聚合物
环境温度 270 - 370 K

多晶红外光纤(PIR银化物光纤)

应用于红外区域的特种光纤的发展造就了纤芯/包层多晶红外光纤(PIR)的诞生。PIR光纤在4-18μm的光谱范围内是透明的,可使用的温度范围是4K-420K。工程师采用真空挤出法把高质量的AgCl:AgBr固溶晶体制成纤芯/包层结构的多晶红外光纤。我们可根据客户要求,给PIR光纤安装耐用的PEEK-聚合物保护套并安装SMA连接头。也可以根据客户的要求设计并制造不同的光纤耦合部件。

光纤特征:

  • 4μm到18μm之间高效传输

  • 无毒、高柔软性

  • 适用于CO2激光传输,传输功率高达50W

  • 10.6μm (0.1-0.5 dB/m)低损耗

  • 光纤直径从0.3mm到 1.0mm可选

  • 光纤长度可达 20m (直径 0.5mm)

应用:

  • 灵活传输CO和CO2激光系统

  • 红外成像系统

  • 远程测温范围100—600K

  • 光纤探针用于远程控制在线红外光谱

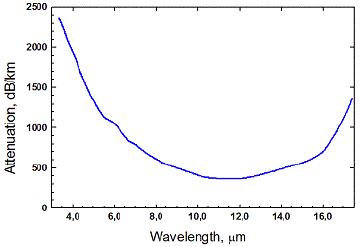

多晶红外光纤(PIR银化物光纤)

标准光纤参数:

标准光纤 纤芯/包层直径其它光纤直径范围0.3-1.5mm可选 240/300, 400/500, 630/700, 900/1000μm
传输范围 4-18μm
10.6μm 处衰减值 0.1-0.5 dB/m
折射率 2.15
有效数值孔径 NA 0.25
CW CO2激光损伤阀值 >12 kW/cm2
熔点 415°C
抗拉强度 >100 MPa
最小弯曲半径 (固定) 10x[光纤直径]
最小弹性弯曲率 100x[光纤直径]

PIR银化物光纤外层的PEEK-聚合物保护套,可以保护光纤使它更好的应用于恶劣环境,不受高温和火焰损坏,持续承受温度可达250℃.

标准光纤末端的Ti套圈SMA连接头:

  • 低功率(光谱测定&辐射测定)的应用

  • 高功率能量传输应用

  • 标准电缆的长度:1m&2m

PIR-光纤端面表面处理:

  • 低成本、高性能 —标准;;

  • 特殊的抛光应用程序,包含AR涂层—根据要求;

  • SMART降低CO2激光的反射强度—根据要求;

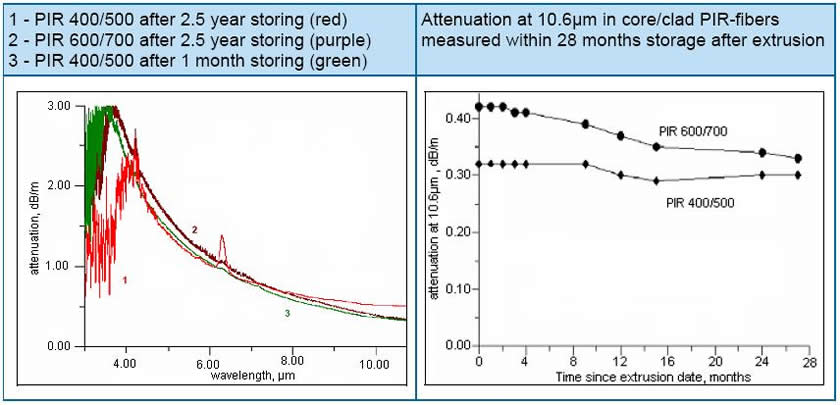

多晶红外光纤(PIR银化物光纤)

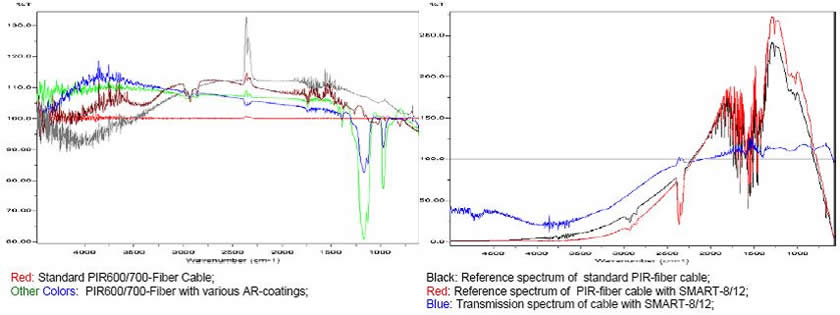

多种方法用于AR涂层和SMART处理的比较

多晶红外光纤(PIR银化物光纤)

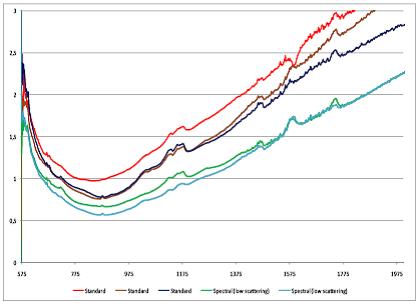

标准光纤和PIR光纤的光谱图比较

多晶红外光纤(PIR银化物光纤)

CIR-光纤和PIR-光纤的比较

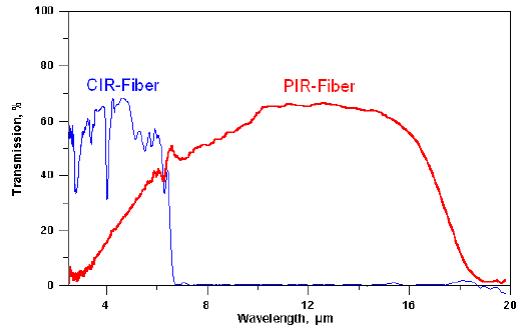

1.5m长的PIR-900/1000 光纤(红色)和CIR-750/850光纤(蓝色)的典型的光谱传输

CIR-光纤和PIR-光纤的比较

CIR-光纤和PIR-光纤的典型参数

No. 参数 CIR 硫化物光纤 PIR-光纤
1 传输范围 1.5 到 6μm 或1600- 6500cm-1 3 到 18μm 或 550 - 3300cm-1
2. 纤芯/涂层材料 硫化物 As-S玻璃 AgCl:AgBr 固溶晶体
3. 特性 有毒 & 易碎,不吸湿 无毒,不吸湿,非常柔软,紫外传输很敏感
4. 纤芯/包层直径 200-500/300-600μm 400/500, 630/700, 700x700, 900/1000μm
5. 纤芯折射率 2,4 2,2
6. 有效数值孔径 NA 0,28 0,25
7. 光损耗 波长2-4μm ,最小0,2dB/m 波长10-12μm ,最小0,2-0,3dB/m
8. 工作温度 从 270 到370K 从4 到420K
9. 最大长度 可达 50-100m 可达 20-40m

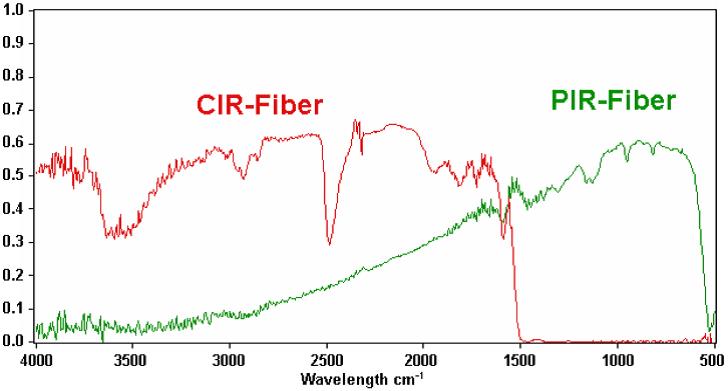

1.5m长PIR光纤和CIR光纤的透射光谱分析

CIR-光纤和PIR-光纤的比较
