CO2激光传输的高功率光纤电缆

CO2激光传输的高功率光纤电缆

时间:2021-10-11 类别:激光配件 关注:1345
我们能提供以PIR银化物光纤为基底材料的高功率CO2激光传输光纤。与普通空心光纤相比较,PIR银化物光纤在小曲率半径下能稳定的传输能量,并能能抑制菲涅尔反射使光纤输出功率提高10-15%.
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

我们能提供以PIR银化物光纤为基底材料的高功率CO2激光传输光纤。与普通空心光纤相比较,PIR银化物光纤在小曲率半径下能稳定的传输能量;PIR银化物光纤能抑制菲涅尔反射使光纤输出功率提高10-15%.

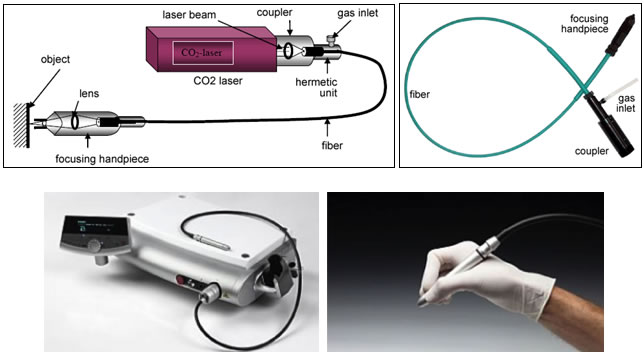

CO2激光传输的高功率光纤电缆CO2激光传输的高功率光纤电缆


特征

  • 灵活用于CO2激光传输

  • 小曲率半径下能稳定传输能量

  • SMART技术抑制菲涅尔反射

CO2激光传输特性参数(1m)

标准光纤 PIR 400/500 PIR 600/700 PIR 900/1000
纤芯直径,μm 400 630 900
包层直径, μm 500 700 1000
总传输率@ 10.6 μm >75%
光束发散度 0.13
最大传输功率(CW) 20 35 40
最小弯曲半径(多模) 50 mm 70 mm 100 mm
传输装置 可调耦合激光头
PIR光纤聚焦机头
冷却气体
耦合激光头 最大光束直径 8 mm
耦合直径 30 mm
长度(加冷却气) 140 mm

PIR-光纤

PIR-光纤纤芯被PEEK聚合物管包裹,外层管套通冷却气体,Ti-SMA-连接器

聚焦机头

直径
长度
焦点大小
工作距离
最大12 mm
最大100 mm
0.65 – 1 mm
20 mm
冷却气体进入 冷去气孔直径
超压
6 mm
0.1 – 0.15atm
