皮秒光纤激光放大器

皮秒光纤激光放大器

时间:2021-10-11 类别:激光配件 关注:1296
双包层有源光纤(专利保护)可让全光纤超快激光器达到全固态激光器的性能,而且价格适中,产品具有高可靠性、长寿命和高效率的特点。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

大模场掺镱皮秒脉冲增益

全光纤激光放大器可提供大于1ps的脉冲宽度范围,脉冲能量可达300μJ,峰值功率达到兆瓦级。

大模场掺镱皮秒脉冲增益

皮秒和飞秒等超快激光器为脆性材料(碳化硼、蓝宝石、陶瓷、玻璃)、导热材料(钻石)和人工特性材料(碳纤维增强塑料,金属-碳塑料装配)的超精细高质量加工,以及异种材料的焊接带来了无限的可能性。除了材料处理,超快激光器还应用于很多其他行业,如信息和通信技术—雷达和光传感技术,THZ产生,医疗仪器和植入物生产等等。

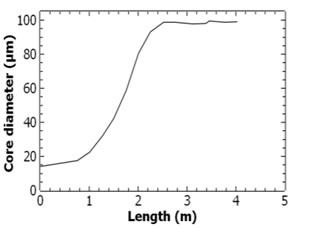

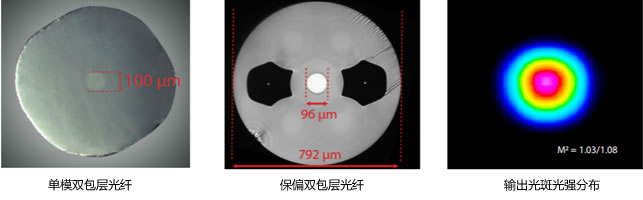

双包层有源光纤(专利保护)可让全光纤超快激光器达到全固态激光器的性能,而且价格适中,产品具有高可靠性、长寿命和高效率的特点。光纤纤芯直径可大于100μm,单模工作模式下具有完美的光束质量,M2<1.15。

特点:

  • 模场面积高达5500μm2

  • 单模光束质量M2<1.15

  • 30-50dB的高增益

  • 高泵浦吸收率(20-30dB@976nm)

  • 峰值功率高达5MW

  • 低非线性效应

  • mJ级脉冲能量

  • 布里渊受激散射阈值高

  • 高模场稳定性

单模模块参数规格

参数 STGM-A STGM-B STGM-C STGM-D
描述 双包层有缘光纤+角分离的泵浦耦合组件 双包层有缘光纤+泵浦耦合器+光纤耦合多路复用器 完整增益模块+水冷铝封装 完整增益模块+水冷铝封装+泵浦半导体
波长 [nm] 1030-1050 1030-1050 1030-1050 1030-1050
泵浦波长 976 +/- 2 976 +/- 2 976 +/- 2 --
长度 [m] 3-4 3-4 -- --
纤芯 NA 0.11 0.11 -- --
包层 NA 0.4 0.4 -- --
信号输入光纤 HI1060 或
类似定制光纤
(纤芯15um and NA<0.11)
HI1060 或
类似定制光纤
(纤芯15um and NA<0.11)
-- HI1060 或
类似定制光纤
(纤芯15um and NA<0.11)
种子源功率 [mW] > 0.5 > 0.5 > 0.5 --
泵浦光纤 105/125um, NA0.22 or 0.15 105/125um, NA0.22 or 0.15 105/125um, NA0.22 or 0.15 --
泵浦功率(narrow end, pump combiner) [W] 2 x 25 2 x 25 -- --
泵浦功率 (wide end, free-space) [W] 200 200 -- --
泵浦输入功率1[W] -- -- 2 x 25W --
泵浦输入功率 2[W] -- -- 2 x 25W or 4 x 50W --
输出功率 [W] -- -- -- Up to 40W
偏振态 随机 随机 随机 --
M2 < 1.2 < 1.2 < 1.2 < 1.2
最小卷直径 [cm] 37.5 37.5 -- --
包装 铝壳 铝壳
建议水流速度[L/min] -- 5 5 5

保偏模块参数规格

参数 STGM-A-PM STGM-B-PM STGM-C-PM STGM-D-PM
描述与封装 双包层保偏有缘光纤+角分离的泵浦耦合组件 双包层保偏有缘光纤+泵浦耦合器+光纤耦合多路复用器 完整保偏增益模块+水冷铝封装 完整保偏增益模块+水冷铝封装+泵浦半导体
波长 [nm] 1030-1040 1030-1050 1030-1040 1030-1040
泵浦波长 [nm] 976 +/- 2 976 +/- 2 976 +/- 2 976 +/- 2
模场直径[um] 88 88 88 88
偏振消光比 [dB] > 16 > 16 > 16 > 16
M2 < 1.15 < 1.15 < 1.15 < 1.15
椭圆率 > 0.92 > 0.92 > 0.92 > 0.92
纤芯 NA 0.11 0.11 0.11 --
包层 NA 0.4 0.4 0.4 --
信号输入光纤 PM 6/125 DCF or PM10/125 DCF PM 6/125 DCF or PM10/125 DCF PM 6/125 DCF or PM10/125 DCF PM 6/125 DCF or PM10/125 DCF
泵浦光纤, narrow end 2 fibers 105/125 NA0.22, 25W each 2 fibers 105/125 NA0.22, 25W each 2 fibers 105/125 NA0.22, 25W each --
泵浦光纤, wide end -- -1 fiber 200/220 NA 0.22 100 W or
-1 fiber 105/125 NA 0.22 100 W or
-4 fibers 105/125 NA 0.15 50 W each
-1 fiber 200/220 NA 0.22 100 W or
-1 fiber 105/125 NA 0.22 100 W or
-4 fibers 105/125 NA 0.15 50 W each
--
输出功率 > 40W @ 30mW 输入,
双端泵浦 。
> 40W @ 30mW 输入, 双端泵浦。 > 40W @ 30mW 输入,双端泵浦。 > 40W @ 30mW 输入,双端泵浦。
种子源功率 [mW] > 0.5 > 0.5 > 0.5 > 0.5
背反射功率 [W]<1<1<1<1
建议水流速度 [L/min] 5 @ 20degC 5 @ 20degC 5 @ 20degC 5 @ 20degC
泵浦功率 [W]<25<25<25 --
泵浦功率 (wide end, freespace) [W] < 100 < 100 < 100 --
最小卷直径 [cm] 37.5 37.5 37.5 --
封装 铝壳 铝壳

型号命名: STGM- 配置-类型  - 光纤类型– 波长 – 输入光纤

Example: STGM- A - PM - 1035 - 6/125 DCF

Example: STGM- C - PM - 1035 - 6/125 DCF - 1x200/220

Example: STGM- C - PM - 1035 - 10/125 DCF - 4x105/125

配置 (A, B, C, D)

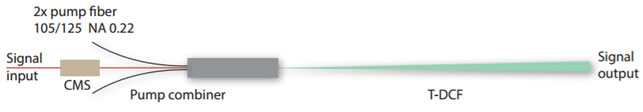

模块 A or 模块 A-PM

模块 A or 模块 A-PM

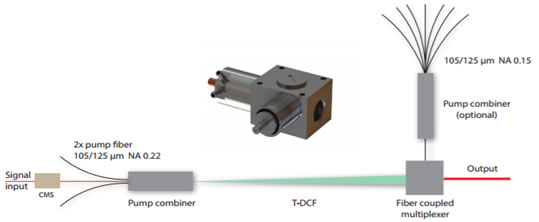

模块 B 或 模块 B-PM

模块 B 或 模块 B-PM

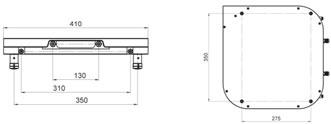

模块 C 或模块 C-PM

模块 C 或模块 C-PM 模块 C 或模块 C-PM 模块 C 或模块 C-PM

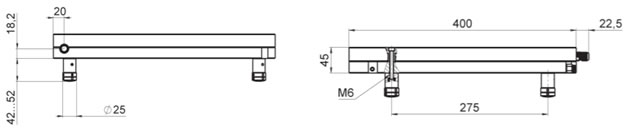

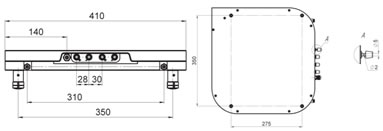

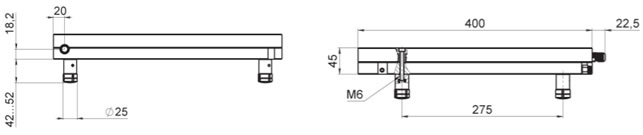

模块 D 或模块 D-PM
模块 D 或模块 D-PM 模块 D 或模块 D-PM 模块 D 或模块 D-PM

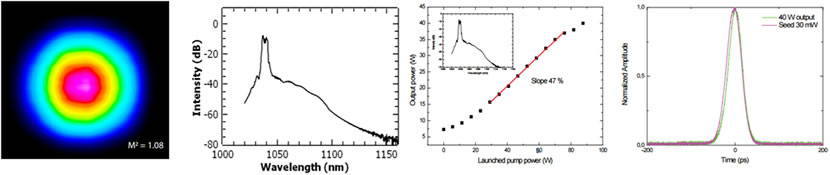

示例

测试条件: 21 MHz, 25 ps, 30 mW 1035 nm 脉冲种子信号

输出平均功率: 40 W

光束质量 M2 : 1.08

放大率: 31 dB

示例
