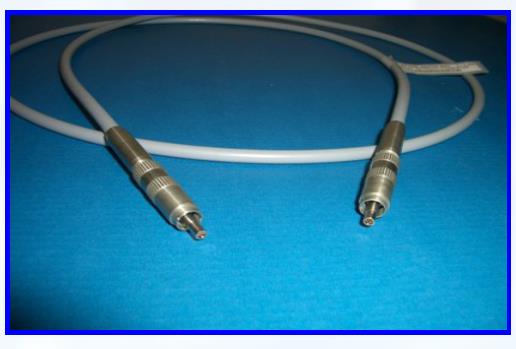

半导体激光器用传输光纤

半导体激光器用传输光纤

时间:2021-10-11 类别:激光配件 关注:1060

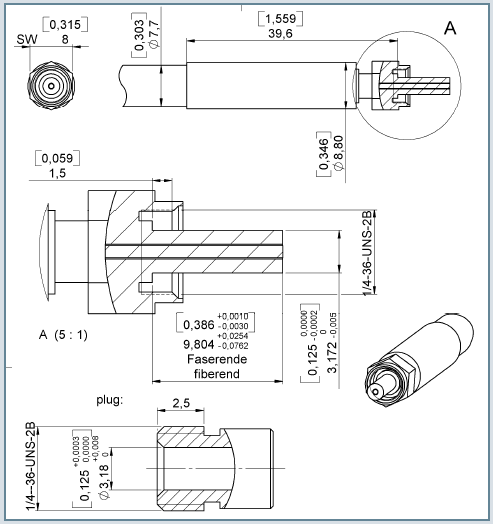

PFC光纤和PC-SMA905连接头采用带空隙型套圈的设计,使光纤传输到没有环氧树脂的自由空间,传输过程中的能量损耗不会导致外壁材料的损坏,安全可靠,使光纤更好的应用于高功率传输。
产品经理
热线:181-6269-8939
QQ: 1651816816
微信:XTGD518
即刻询价

ST-SMA905-F总参数

适合波长(nm) 光纤接头

光纤外层

颜色 数字孔径 电气绝缘
400-1000 SMA905 高保护金属,镀PVC膜层 黑色 0.22

ST-SMA905-F100 ST-SMA905-F400 ST-SMA905-F200 ST-SMA905-F600
光纤芯径(μm) 100 400 200 600
光纤覆层直径(μm) 140 480 280 720
最大激光功率(W) 70 150 150 150
光纤长度1(m) 1.5,3 1.5,3 1.5,3 1.5,3
短时间弯曲半径(cm) 1.1 3.6 2.1 5.4
长时间弯曲半径(cm) 4.2 14.4 8.4 21.6

1可根据用户要求订制其它长度的光纤。

半导体激光器用传输光纤

STHPFC-9—用于半导体激光器的高功率光纤

PFC光纤和PC-SMA905连接头采用带空隙型套圈的设计,使光纤传输到没有环氧树脂的自由空间,传输过程中的能量损耗不会导致外壁材料的损坏,安全可靠,使光纤更好的应用于高功率传输。散热器是连接器后面的一个附件,主要用于传导多余的热量以保障光纤能更好的使用。

用于半导体激光器的高功率光纤

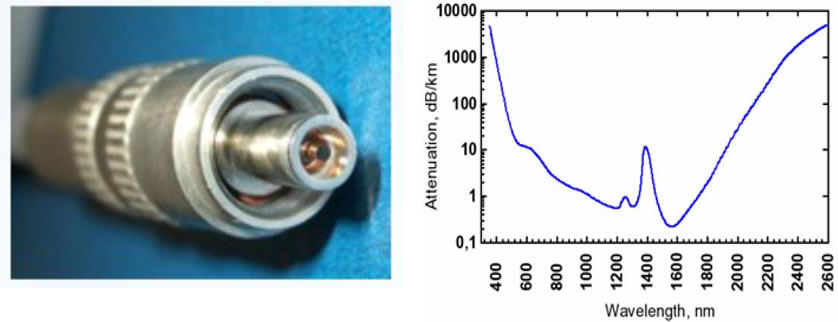

VIS-NIR-低OH光纤

  • * 工作波长:350-2500 nm

  • * 损伤阀值:>5J/mm2 (1ms 1060nm脉冲)和>1.3 kJ/mm2 (1060nm连续)

  • * PC-SMA 905连接器

  • * 阳极电镀铝散热器

  • * 空气间隙套圈 无环氧胶

STHPFC-9一般参数特性

纤芯 高纯度二氧化硅(低OH-)
纤芯直径(μm) 9
包层 掺氟二氧化硅
包层直径(μm) 135
涂覆层 耐高温聚酰亚胺涂层(-190°C到385℃)
保护管 硅橡胶保护套
数值孔径NA 0.22
光纤连接器 PC-SMA905
长度 3 m
最大激光功率(W) 1 W
短弯曲半径(cm) 3.6
长弯曲半径(cm) 14.4

用于半导体激光器的高功率光纤
